Дроссельный клапан быстрого выпуска серии ASV

Дроссельный клапан быстрого выпуска серии ASV | Высокоскоростной пневматический регулирующий клапан 4-в-1 с глушителем и фитингом в одно касание

Бренд: SOLH от Richge Technology | Полная совместимая замена оригинальной серии SMC АСВ

1. Обзор продукта

     Серия SOLH ASV представляет собойВстроенный высокоскоростной пневматический регулирующий клапан 4-в-1 который сочетает в себе функцию быстрого выхлопа, регулирование дросселирования выхлопных газов, встроенный глушитель и установку одним нажатием. В отличие от обычных однофункциональных клапанов регулирования скорости, серия ASV имеет двойную эффективную площадь потока, что обеспечивает быстрое выдвижение цилиндра и регулируемый бесшумный втягивание. Он прекрасно решает противоречие между высокоскоростным действием цилиндра и стабильным регулированием скорости, выступая в качестве основного предпочтительного клапана для высокочастотных, высокоскоростных и малошумных сценариев пневматической автоматизации, полностью взаимозаменяемым с оригинальной серией SMC ASV.

2. Основной принцип работы и функции

     • Такт впуска (ВХОД → ВЫХОД/Выдвижение цилиндра): Внутренний обратный клапан полностью открывается с нулевым сопротивлением потоку, обеспечивая прямой впуск воздуха с большим расходом. Это значительно увеличивает скорость выдвижения цилиндра и отвечает требованиям быстрого действия на высоких скоростях.

     • Такт выпуска (OUT → EXH / втягивание цилиндра): Обратный клапан закрывается автоматически. Выхлопной воздух проходит через прецизионный игольчатый дроссель для бесступенчатой ​​регулировки скорости, а встроенный глушитель устраняет шум выхлопа. Он обеспечивает регулируемую скорость втягивания и бесшумную работу.

     • Превосходная производительность с высоким расходом: Эффективная площадь сечения потока составляет околоВ 2 раза больше, чем у обычных клапанов регулирования скорости серии AS., обеспечивая мощную поддержку потока для высокоскоростного движения цилиндра и высокочастотной циклической работы.

3. Правила кодирования модели и определение параметров

  Типичный пример модели: АСВ310Ф-01-06А

     • АСВ: Серийный код дроссельного клапана быстрого выпуска 4-в-1 с глушителем и монтажом в одно касание.

     • Код размера (120/220/310/410/510): Соответствует спецификациям портов M3/M5/G1/8/G1/4/G3/8.

     • F: Оснащен быстроразъемным разъемом для быстрой установки трубок.

     • Код резьбы (02.01.03.04): 01=R1/8, 02=R1/4, 03=R3/8, 04=R1/2

     • Код наружного диаметра трубки: Адаптируется к пневматическим трубкам φ4/φ6/φ8/φ10/φ12.

     • Определение суффикса: A= маховик с нажимным замком;S=резьба предварительно покрыта герметиком;N= химическое никелирование

4. Два структурных типа и характеристики применения

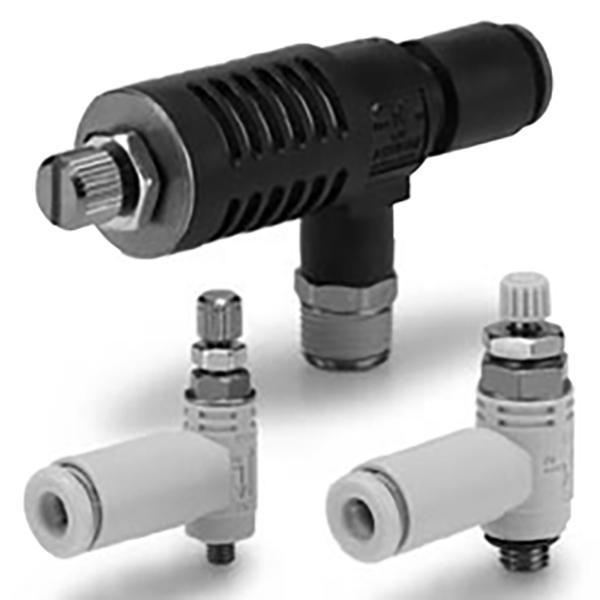

 4.1 Тип колена (ASV120F/ASV220F)

     • Угловая рулевая конструкция с углом 90°, внешний вид такой же, как у коленчатого клапана управления скоростью серии AS, компактный и малогабаритный.

     • Асимметричный дизайн интерфейса: порт с резьбой M3/M5 на одной стороне, порт быстрой установки с другой стороны.

     • Идеально подходит для миниатюрных и небольших баллонов, а также для размещения оборудования в ограниченном пространстве.

  4.2 Прямой Т-образный тип (ASV310F/410F/510F)

     • Трехпортовая прямоточная конструкция: воздухозаборник с внутренней резьбой, быстроразъемное выпускное отверстие для воздуха OUT, встроенное бесшумное выпускное отверстие EXH.

     • Увеличенная эффективная площадь потока и меньшее сопротивление потоку, что обеспечивает максимальную рабочую скорость цилиндра.

     • Предпочтительная конструкция для высокоскоростных цилиндров стандартного, среднего и большого диаметра.

5. Таблица стандартных технических характеристик полной серии

6. Основные технические параметры и конфигурация материалов.

7. Разница в выборе: ASV и обычный клапан регулирования скорости серии AS

8. Профессиональные рекомендации по установке и эксплуатации.

     • Направленная установка: Устанавливать строго по стрелке на корпусе клапана. ПодключитеIN-порт к электромагнитному клапану иВЫХОДНОЙ порт к цилиндру, чтобы избежать обратной установки, вызывающей неправильную регулировку скорости.

     • Быстрое соединение трубок: Разрезать пневматическую трубку и полностью вставить ее в быстроразъемный фитинг до щелчка, подтверждающего надежное и герметичное соединение.

     • Виброустойчивая блокировка: Поверните маховик, чтобы отрегулировать поток выхлопных газов и скорость вращения цилиндра.Нажмите на маховик, чтобы зафиксировать и предотвратить дрейф скорости, вызванный вибрацией оборудования;потяните маховик, чтобы разблокировать для вторичной регулировки.

Краткое изложение одним предложением

     Серия SOLH ASV — это профессиональный высокоскоростной пневматический регулирующий клапан 4-в-1, сочетающий в себе быстрый выпуск, дросселирование выхлопа, бесшумное шумоподавление и установку одним касанием. Благодаря двойной зоне потока, антивибрационной конструкции с нажимным замком и прочному огнеупорному материалу он идеально соответствует требованиям высокоскоростной, высокочастотной и бесшумной работы пневматических цилиндров, являясь оптимальной заменой обычных клапанов регулирования скорости серии AS.
