Бренд: SOLH от Richge Technology

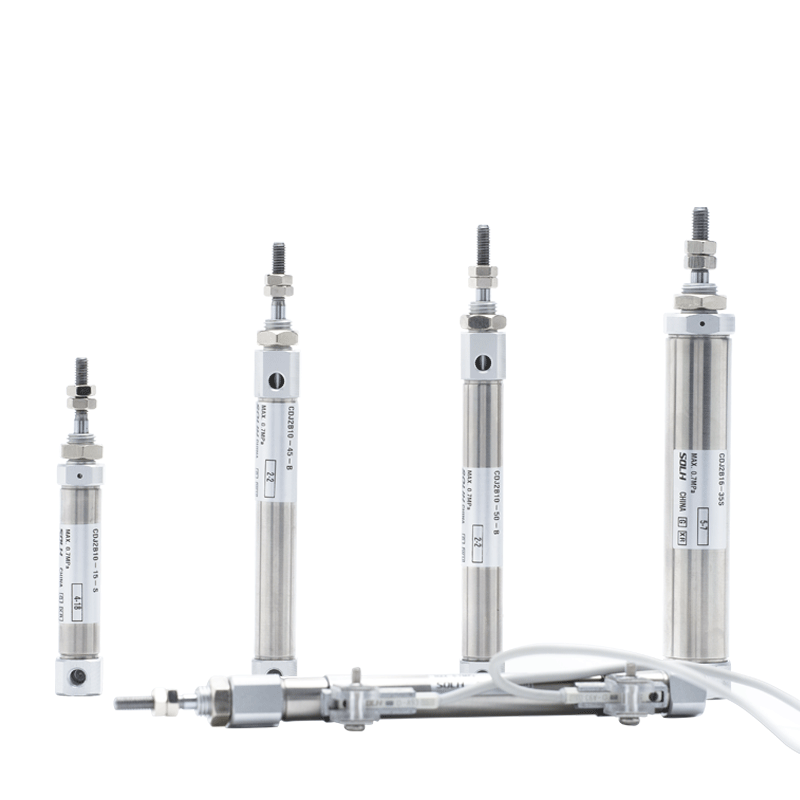

Серия SOLH CDJ2 представляет собой мини-цилиндр из нержавеющей стали с магнитным кольцом, полностью взаимозаменяемый с серией SMC CJ2. Размеры отверстия: φ6/10/16 мм. Выдающиеся характеристики: сверхкомпактный корпус, легкая конструкция, устойчивость к коррозии и стабильная высокоскоростная высокочастотная работа. Широко используется в электронике, медицине, пищевой промышленности и прецизионной автоматизации на станциях замкнутого пространства; Основной миниатюрный линейный привод.
1. Стандартные характеристики: соответствуют стандарту размеров мини-цилиндров SMC (не стандарту ISO), универсальным монтажным размерам в промышленности.
2. Материал: цилиндр и шток поршня из нержавеющей стали 304, устойчивый к ржавчине и коррозии, подходит для влажной, слабой кислоты, слабой щелочи и чистых производственных сред.
3. Структура: прямой круглый цилиндр, гофрированные торцевые крышки, конструкция без рулевой тяги, сверхмалый объем. CDJ2-16×100 всего прибл. 120г.
4. Варианты операций
-- CDJ2B двойного действия: подача воздуха с обеих сторон, универсальная стандартная модель.
-- CDJ2E одностороннего действия: пружинный возврат; CDJ2ET: пружинное удлинение
-- CDJ2KB Невращающийся: шестигранный шток поршня для предотвращения перекручивания и точного позиционирования.
5. Подушка: Стандартная резиновая подушка; воздушная подушка (суффикс Z) опционально для высокоскоростных применений для снижения ударов и шума.
6. Уплотнение: Уплотнение с низким коэффициентом трения с канавкой для масляного резервуара. Низкое пусковое давление (0,06 МПа), безмасляная работа, срок службы ≥5 миллионов циклов.
7. Обнаружение положения: встроенное магнитное кольцо, совместимое с магнитными переключателями серий M9B / A93 / Z73 для контроля положения поршня.

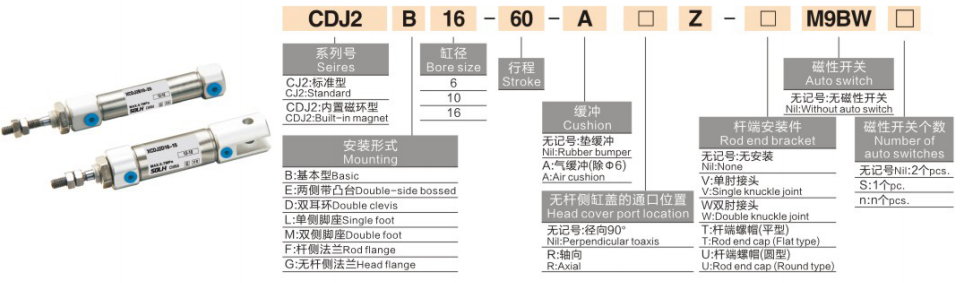

1. Пример модели: CDJ2B16-50Z-B
|
Сегмент |
Код |
Определение кода |
| CDJ2 |
Код серии |
Мини-цилиндр из нержавеющей стали со встроенным магнитом. |
| Б/Э/ЭТ/КБ |
Тип действия |
B = двойного действия E=Пружинный возврат одностороннего действия ET=Выдвижение пружины одностороннего действия KB=невращающийся двойного действия |
|
16 |
Размер отверстия (мм) |
6 / 10 / 16 |
|
50 |
Стандартный ход (мм) |
Двойного действия макс. 200 мм; Одностороннего действия макс. 100 мм |
|
Z |
Вариант подушки |
Пусто = резиновая подушка Z = воздушная подушка (доступно φ10/16) |
|
B |
Паз для крепления переключателя |
A = канавка гусеницы; B = канавка стальной ленты (общая) |
2. Примеры стандартных заказов
-- CDJ2B10-30-B: диаметр цилиндра 10, ход поршня 30, двойного действия, резиновая подушка, оснащен магнитом
-- CDJ2E6-15-B: Диаметр цилиндра 6, ход поршня 15, пружинный возврат одностороннего действия.
-- CDJ2KB16-50-B: диаметр цилиндра 16, ход поршня 50, невращающийся шестигранный шток поршня
|
Параметр Элемент |
Стандартная спецификация |
| Диапазон диаметров отверстий |
φ6, φ10, φ16 мм |
| Рабочее давление |
0,1–0,7 МПа (одностороннего действия: 0,2–0,7 МПа); Мин. пусковое давление 0,06МПа |
| Испытательное давление |
1,05 МПа |
| Температура окружающей среды |
-10 ~ +70℃; 0 ~ +60℃ при наличии магнитных переключателей |
| Рабочая скорость |
50 ~ 750 мм/с |
| Подушка |
Стандартная резиновая подушка; Воздушная подушка (Z) опционально для φ10/16 |
| Резьба воздушного порта |
M5×0,8 для всех отверстий |
| Смазка |
Возможна работа без смазки и без масла. |
| Толерантность к инсульту |
±1,0 мм |
1. CDJ2B двойного действия.
|
Отверстие (мм) |
Тяга (Н) |
Тяговое усилие (Н) |
Прибл. Горизонтальная нагрузка (кг) |
|
6 |
14 |
12 |
0.7 |
|
10 |
39 |
35 |
1.9 |
|
16 |
98 | 88 | 4.9 |
2. CDJ2E одностороннего действия (пружинный возврат при 0,5 МПа)
| Отверстие (мм) |
Тяга (Н) |
Усилие возврата пружины (Н) |
Прибл. Горизонтальная нагрузка (кг) |
| 6 | 12 | 3 | 0.6 |
|
10 |
36 |
7 |
1.8 |
| 16 |
92 |
18 |
4.6 |
1. Монтажные принадлежности
-- Базовый тип B: прямая установка через резьбу торцевой крышки (наиболее широко используется).
-- F Фланец: фланцевое крепление со стороны стержня/головки
-- L Кронштейн для ног: крепление на одной ножке
-- D Двойная скоба: задняя двойная скоба (φ10/16)
-- Крепление E Boss: Многоориентированные монтажные выступы на торцевых крышках.
2. Главный производный ряд
-- CDJ2B: Стандартный двойного действия.
-- CDJ2E: одностороннего действия, с возвратной пружиной (автоматический возврат после отключения воздуха)
-- CDJ2ET: одностороннего действия, пружинное выдвижение (автоматическое выдвижение после отключения воздуха)
-- CDJ2KB: Невращающийся шестигранный шток поршня.
-- CDJ2RB: тонкая версия для прямого монтажа без монтажных выступов.
1. Выбор отверстия: рассчитайте требуемую осевую нагрузку/нагрузку, запас прочности ≥50%; выберите диаметр меньшего диаметра для более высокой циклической скорости.
2. Подтверждение хода: добавьте дополнительный запас на 10–20 мм при эффективном ходе; Максимальный ход: двойного действия 200 мм, одностороннего действия 100 мм.
3. Согласование конфигурации
-- Тип действия: Двойное действие → B; пружинный возврат одностороннего действия → E; позиционирование против перекручивания → КБ
-- Подушка: высокоскоростная работа, выберите воздушную подушку Z.
-- Обратная связь по положению: выберите модель, оснащенную магнитом, подберите магнитные переключатели M9B/A93.
Мини-цилиндр перьевого типа SOLH CDJ2 из нержавеющей стали взаимозаменяем с SMC CJ2, доступен в вариантах двойного, одностороннего действия и невращающегося шестиугольного стержня, опционально с резиновой/воздушной подушкой, коррозионностойкая безмасляная конструкция, идеальный компактный высокочастотный миниатюрный линейный привод для электронного, медицинского и пищевого автоматизированного оборудования.
