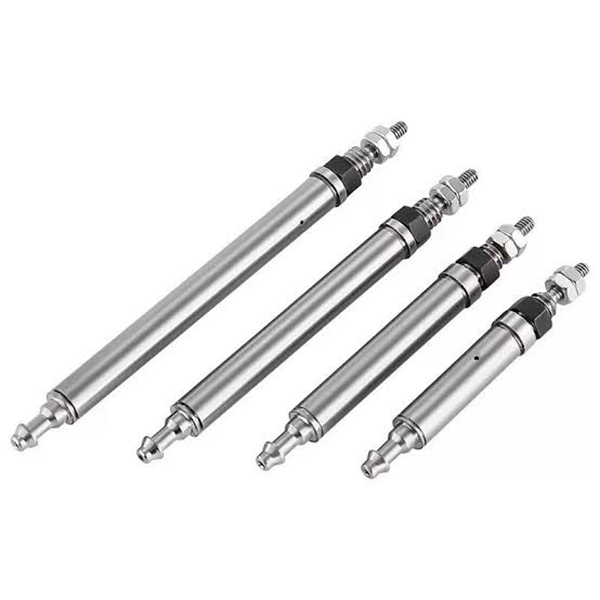

Миниатюрный штифтовый цилиндр серии CJ1 (сверхмалый микропневматический цилиндр φ2,5 / φ4 мм)

Бренд: SOLH от Richge Technology

Обзор продукта

     Серия SOLH CJ1 представляет собой ультраминиатюрные цилиндры штифтового типа одинарного/двойного действия. Основные преимущества: сверхкомпактный миниатюрный корпус, легкая конструкция, низкая выходная тяга и быстрый отклик. Предназначен для точного вождения в ограниченном пространстве, выполнения задач толкания и вытягивания микрозагрузок, миниатюрных станций для электроники и автоматизации 3C. Это основной привод для приложений микроавтоматизации.

Основная структура и конструктивные особенности

     -- Типы привода: одностороннего действия (с пружинным возвратом) и двойного действия. Варианты диаметра отверстия: φ2,5 (исключительно одностороннего действия); φ4 (доступно для одинарного/двойного действия).

     -- Конструктивные характеристики: Круглый корпус, тонкий поршневой шток, без встроенной подушки, базовое крепление с торцевой резьбой. Диаметр внешнего корпуса модели φ4 всего 4 мм, вес нетто всего несколько граммов.

     -- Динамические характеристики: конструкция без подушек обеспечивает быстрый отклик поршня. Рабочая скорость: 50–500 мм/с, подходит для высокочастотных движений с коротким ходом.

     -- Материал и уплотнение: корпус из твердого анодированного алюминия, компоненты уплотнения из нитрильного каучука, безмасляная конструкция, совместима с чистыми или слегка маслянистыми средами мастерской.

     -- Гибкая установка: базовая версия с резьбой на обоих концах для осевой фиксации. Ориентацию порта на головке со стороны штанги можно регулировать на ±90°, что удобно для прокладки трубок в стесненных условиях.

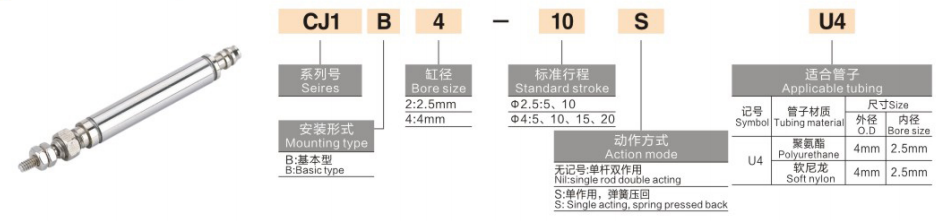

Полное правило кодирования модели

   1. Пример модели: CJ1B4-10SU4

   2. Примеры стандартных заказов

     -- CJ1B2-10SU4: Диаметр цилиндра 2,5, ход поршня 10, пружинный возврат одностороннего действия.

     -- CJ1B4-15U4: диаметр отверстия 4, ход 15, двойного действия.

     -- CJ1B4-5SU4: отверстие 4, ход 5, пружинный возврат одностороннего действия.

Технические характеристики универсального ядра (давление питания 0,5 МПа)

Основные конкурентные преимущества

   1. Сверхминиатюрный размер для ограниченного пространства для установки.

     -- Минимальный диаметр отверстия φ2,5, внешний диаметр корпуса φ4, вес всего 2–3,5 г, легко интегрируется в сверхкомпактное оборудование.

   2. Прецизионный линейный привод с низкой тягой.

     -- Диапазон выходного усилия 0,64–6,3 Н при 0,5 МПа, идеально подходит для микронагрузок ≤100 г, позволяет избежать ударных повреждений хрупких небольших заготовок.

   3. Высокочастотный быстрый отклик

     -- Конструкция без подушек обеспечивает быстрое срабатывание, поддерживает работу с коротким ходом ≥300 циклов в минуту, что повышает эффективность производства.

   4. Безмасляная работа и длительный срок службы.

     -- Система уплотнений NBR обеспечивает безмасляный сжатый воздух для создания чистых производственных сред; Механический срок службы ≥3 миллионов циклов.

   5. Регулируемое направление порта и простая сборка.

     -- Воздушное отверстие со стороны стержня поворачивается на ±90°. Двусторонняя внешняя резьба обеспечивает прямую осевую фиксацию без дополнительных монтажных кронштейнов, что упрощает ввод в эксплуатацию на месте.

Варианты монтажа и типичное промышленное применение

   1. Монтажные формы

     -- Монтаж с осевой резьбой: привинтите оба конца непосредственно к оборудованию для прямого движения «тяни-толкай».

     -- Крепление бокового кронштейна: дополнительный миниатюрный кронштейн для боковой установки, подходящий для поворота или бокового вождения.

   2. Типичные сценарии применения

     -- 3C и электроника: испытание мобильных кнопок на долговечность, зажим микропластмассовых деталей, извлечение чипов и позиционирование.

     -- Прецизионные приборы: переключение мини-клапанов, позиционирование по оптоволокну, механизмы точной регулировки.

     -- Общая автоматизация: загрузка/выгрузка микрокомпонентов, легкое отделение этикеток, приведение в действие миниатюрного приспособления.

     -- Медицинское оборудование: телескопическое перемещение небольших инструментов, движение микрожидкости, узлы прецизионного позиционирования.

Трехшаговое руководство по быстрому выбору

   1. Выбор отверстия в зависимости от полезной нагрузки

     -- φ2,5 для нагрузки ≤50 г; φ4 для нагрузки 50–100 г. Запас запаса прочности не менее 50% из-за низких характеристик тяги.

   2. Подтверждение хода

     -- Выберите ход в соответствии с требуемым расстоянием перемещения; отдавайте предпочтение более коротким ходам для стабильной работы на высоких частотах.

   3. Выбор режима действия

     -- Одностороннего действия (с суффиксом S): однонаправленное нажатие/тянущее действие с пружинным возвратом для обеспечения безопасности при сбое питания.

     -- Двойного действия: двунаправленный точный линейный привод без возвратной пружины.

Краткое изложение одним предложением

     Сверхминиатюрный штифтовый пневматический цилиндр SOLH CJ1 доступен в вариантах с одинарным пружинным возвратом и двойного действия с отверстием φ2,5 / φ4, сверхлегкой компактной конструкцией и регулируемым направлением воздушного канала, обеспечивая прецизионное микролинейное движение с малой тягой, широко используемое для 3C-тестирования, прецизионных инструментов и миниатюрного медицинского оборудования для автоматизации.
