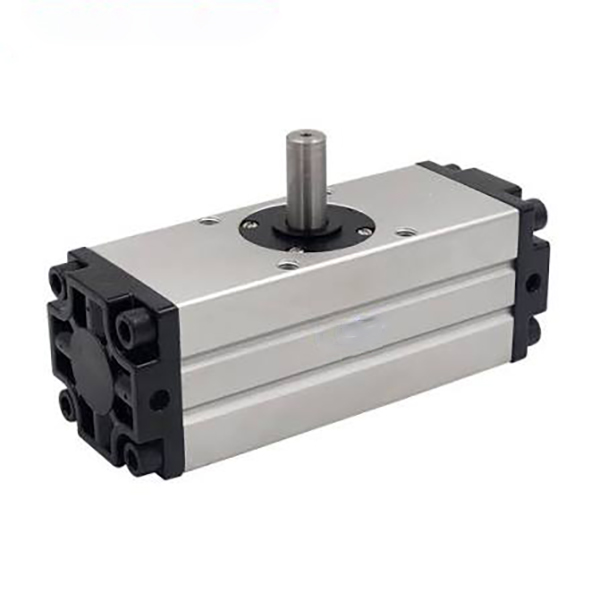

Реечный вращающийся цилиндр серии CRA1 | Поворотный цилиндр с высоким крутящим моментом для средних и тяжелых условий эксплуатации

Бренд: SOLH от Richge Technology

1. Обзор продукта и основные структурные особенности

     Серия SOLH CRA1 — это профессиональные реечные вращающиеся цилиндры средней и большой мощности, предназначенные для колебательного движения с высоким крутящим моментом. Благодаря двухпоршневой реечной передаче, дополнительной регулируемой воздушной подушке, различным вариантам монтажа и различным типам выходных валов этот цилиндр подходит для диаметров отверстий от φ30 до φ100. Он идеально адаптируется к сценариям с тяжелыми нагрузками от 10 до 50 кг, включая переворачивание заготовок, привод промышленных клапанов и индексацию тяжелых станций, выступая в качестве основного вращающегося решения высокой жесткости для тяжелых автоматизированных производственных линий.

  1.1 Реечный привод повышенной жесткости

     Благодаря двухпоршневой синхронной реечной трансмиссии цилиндр обеспечивает мощный крутящий момент и исключительную жесткость конструкции. Общий люфт контролируется в пределах ≤1°, а версия с отверстием φ30 обеспечивает нулевой люфт. Это обеспечивает сверхвысокую точность повторного позиционирования и стабильное вращательное движение в условиях тяжелых нагрузок.

  1.2 Сверхвысокий крутящий момент

     Оптимизированная конструкция трансмиссии обеспечивает лучший в отрасли показатель крутящего момента. Модель с максимальным диаметром отверстия φ100 выдает крутящий момент 108 Н·м при давлении воздуха 0,5 МПа, что полностью соответствует требованиям высокого крутящего момента для тяжелого вращения заготовки, привода больших клапанов и индексации тяжелого оборудования.

  1.3 Дополнительная регулируемая воздушная подушка

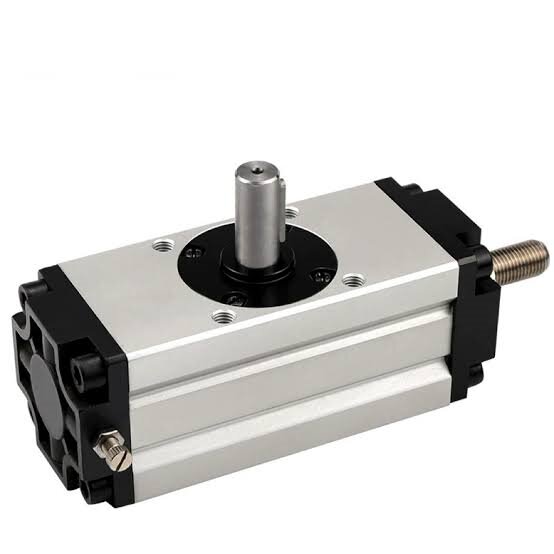

     Тип Z оснащен двухконечной регулируемой воздушной буферной структурой, которая эффективно поглощает инерционное воздействие во время высокочастотной операции старт-стоп, снижает механическую вибрацию и шум при работе, а также защищает оборудование и детали, одновременно улучшая общую стабильность работы и срок службы.

  1.4 Различные варианты монтажа и вала

     • Стили монтажа: базовый (B), ножка (L), фланец (F) опционально, обеспечивающий гибкую установку для различных конструкций оборудования и планировок помещений.

     • Типы валов: Доступны одиночный вал (S), двойной вал (W), вал со шпонкой (Y), совместимый с различными методами подключения нагрузки и требованиями к передаче крутящего момента с защитой от проскальзывания.

  1.5 Компактная и прочная конструкция

     Модернизированная оптимизированная конструкция уменьшает ширину кузова на 14% по сравнению с традиционными старыми моделями, что значительно экономит место для установки. Разработан с двусторонними канавками для датчиков для гибкого монтажа магнитных переключателей серии D-M9. Твердо анодированный корпус цилиндра и износостойкие уплотнительные компоненты гарантируют длительную стабильную работу.

  1.6 Безмасляный и длительный срок службы

     Стандартная конструкция безмасляного режима работы адаптируется к чистым цехам и общепромышленным условиям работы без дополнительной смазки. Износостойкие уплотнения премиум-класса и антикоррозийный корпус цилиндра значительно продлевают непрерывный срок службы при частой циклической работе.

2. Полные правила именования моделей и примеры заказа.

  1. Типичные примеры моделей: CRA1BS50-90Z, CDRA1BL80-180Z

  2. Примеры стандартных заказов

     • Стандартная безбуферная модель: CRA1BS50-90 (отверстие φ50, поворот 90°, один вал, базовый тип, без магнитного кольца)

     • Модель буфера для тяжелых условий эксплуатации: CDRA1BL80-180Z (диаметр отверстия 80, поворот на 180°, двойной вал, крепление на лапах, магнитное кольцо и двойная воздушная подушка)

3. Общие технические параметры (стандартное состояние 20℃, 0,5 МПа)

  3.1 Основные характеристики

     • Режим работы: Реечный привод двойного действия.

     • Рабочая жидкость: Сжатый воздух (работа без масла)

     • Температура окружающей среды: 0℃~60℃ (без льда)

     • Диапазон рабочего давления: 0,1~1,0 МПа; Испытательное давление: 1,5 МПа

     • Люфт: ≤1° (отверстие φ30 обеспечивает нулевой люфт)

     • Допуск угла поворота: 0~+4°

     • Буферный режим: Без буфера/двусторонняя регулируемая воздушная подушка (тип Z).

     • Магнитный переключатель: Совместим с серией D-M9, монтаж в двусторонний паз.

  3.2 Таблица ключевых параметров производительности (@0,5 МПа)

4. Основные рекомендации по настройке и выбору

  4.1 Выбор размера отверстия (в зависимости от крутящего момента и нагрузки)

     • φ30: Выходной крутящий момент 3,5 Н·м, подходит для применений с микро-средней нагрузкой (≤10 кг), таких как переключение небольших клапанов и индексация миниатюрных станций.

     • φ50: Выходной крутящий момент 9,3 Н·м, идеально подходит для переворота заготовки на 90° и направленного позиционирования при легкой и средней нагрузке (10–20 кг).

     • φ63: Выходной крутящий момент 17,0 Н·м, идеально подходит для задач рулевого управления тяжелой станцией средней нагрузки (20–30 кг) и вращения компонентов.

     • φ80: Выходной крутящий момент 32,0 Н·м, применим для средних и тяжелых нагрузок (30–40 кг), крупных инструментов и поворотного позиционирования приспособлений.

     • φ100: сверхвысокий крутящий момент 108 Н·м, предназначен для механического вращения при тяжелых нагрузках (40–50 кг) и сценариях привода крупных промышленных клапанов.

  4.2 Выбор угла поворота

     • Стандартный угол 90°: Предназначен для переворота под прямым углом и вертикального поворота, широко используется при загрузке/разгрузке заготовок и переключении ортогональных станций.

     • Стандартный угол 180°: Подходит для полупериодного вращения и полного переворота заготовки, обеспечивая двунаправленное позиционирование станции и реверс.

     • Специальный угол 100°/190°: Пользовательские нестандартные углы для специального оборудования и индивидуальных требований к перемещению станции.

  4.3 Выбор буфера и функциональной конфигурации

     • Z-воздушная подушка: Обязателен для высокочастотных и тяжелых условий работы, эффективно устраняет конечные удары, стабилизирует точность позиционирования и снижает рабочий шум.

     • Версия CDRA1 с магнитным кольцом: Встроенное магнитное кольцо для установки переключателя серии D-M9, поддерживающее обратную связь по сигналу положения в реальном времени и автоматическое управление связью с ПЛК.

     • Соответствие типа вала: Один вал (S) для общего универсального применения; двойной вал (W) для двунаправленного синхронного привода; Вал со шпонкой (Y) для обеспечения высоких требований к соединению с защитой от крутящего момента и скольжения.

5. Типичные сценарии применения

     • Тяжелая заготовка переворачивается: Надежное переворачивание и позиционирование на 90°/180° заготовок весом 10–50 кг на станках и автоматизированных конвейерных линиях, с высокой жесткостью и низким люфтом для точного повторения движений.

     • Привод промышленной арматуры: Применяется для автоматического открытия и закрытия, а также дистанционного управления трубопроводной арматурой большого диаметра, такой как дроссельные заслонки и шаровые краны, обеспечивая стабильную движущую силу с высоким крутящим моментом.

     • Автоматизированное индексирование для тяжелых условий эксплуатации: Используется для прецизионного индексирования 90°/180° и фиксированного позиционирования тяжелых поворотных столов и приспособлений для инструментов на станциях сборки и обнаружения.

     • Тяжелые роботизированные соединения: Служит вращательным приводом для тяжелых роботизированных соединений и рабочих органов, отвечает требованиям высокой жесткости и точного поворота при высоких нагрузках.

     • Логистическое и упаковочное оборудование: Идеально подходит для управления ящиками и поддонами с тяжелыми материалами, штабелирования и позиционирования, адаптируясь к длительным высокочастотным циклическим условиям работы с тяжелыми нагрузками.

6. Трехэтапное руководство по быстрому выбору

     1. Подтверждение диаметра отверстия: Рассчитайте фактический крутящий момент на основе веса заготовки и радиуса вращения с коэффициентом безопасности ≥2. Выберите φ30 для ≤10 кг, φ50 для 10–20 кг, φ63 для 20–30 кг, φ80 для 30–40 кг, φ100 для 40–50 кг.

     2. Подтверждение угла: выберите 90° для поворота/переворота под прямым углом, 180° для полупериодного реверса и специальные углы 100°/190° для индивидуальных требований к движению.

     3. Подтверждение функции: Оборудуйте воздушную подушку Z для высокочастотной работы с большими нагрузками; выберите магнитную версию CDRA1 для управления сигналом с обратной связью; используйте вал с Y-образной шпонкой для противоскользящего соединения с высоким крутящим моментом.

Краткое изложение одним предложением

     Поворотный цилиндр с реечным механизмом SOLH серии CRA1 обеспечивает сверхвысокий крутящий момент, сверхнизкий люфт и дополнительные характеристики воздушного буфера, обеспечивая высокожесткие, стабильные и долговечные прецизионные вращательные решения для средних и тяжелых промышленных условий переворота, индексации и привода клапанов весом 10–50 кг.
