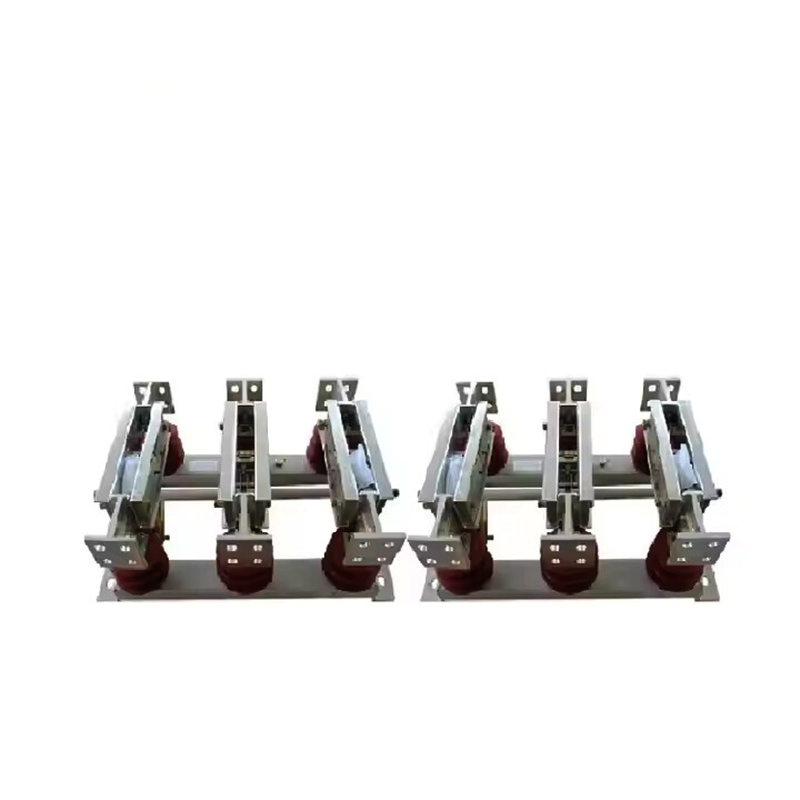

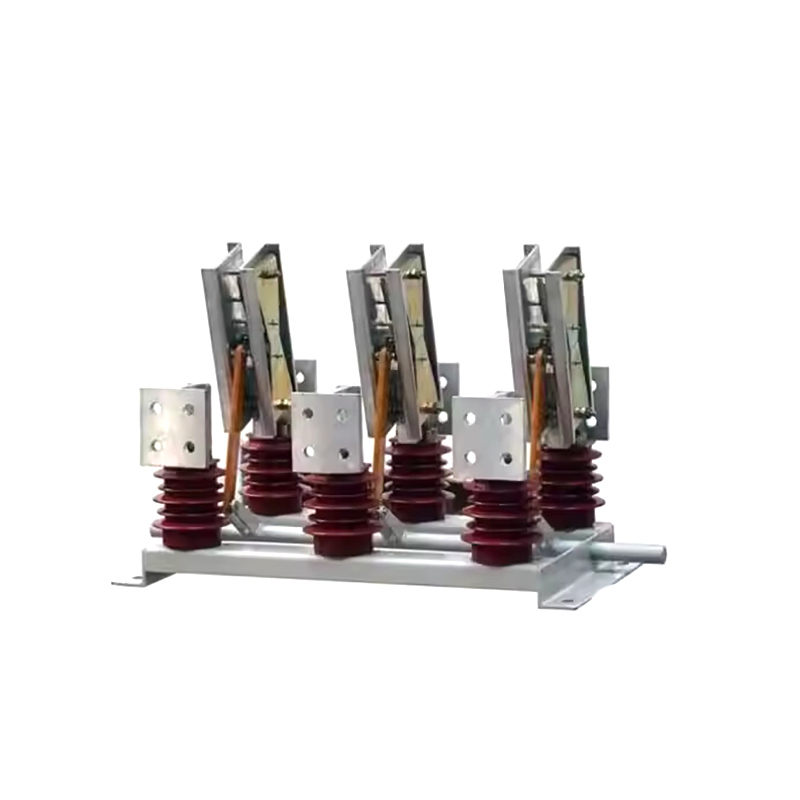

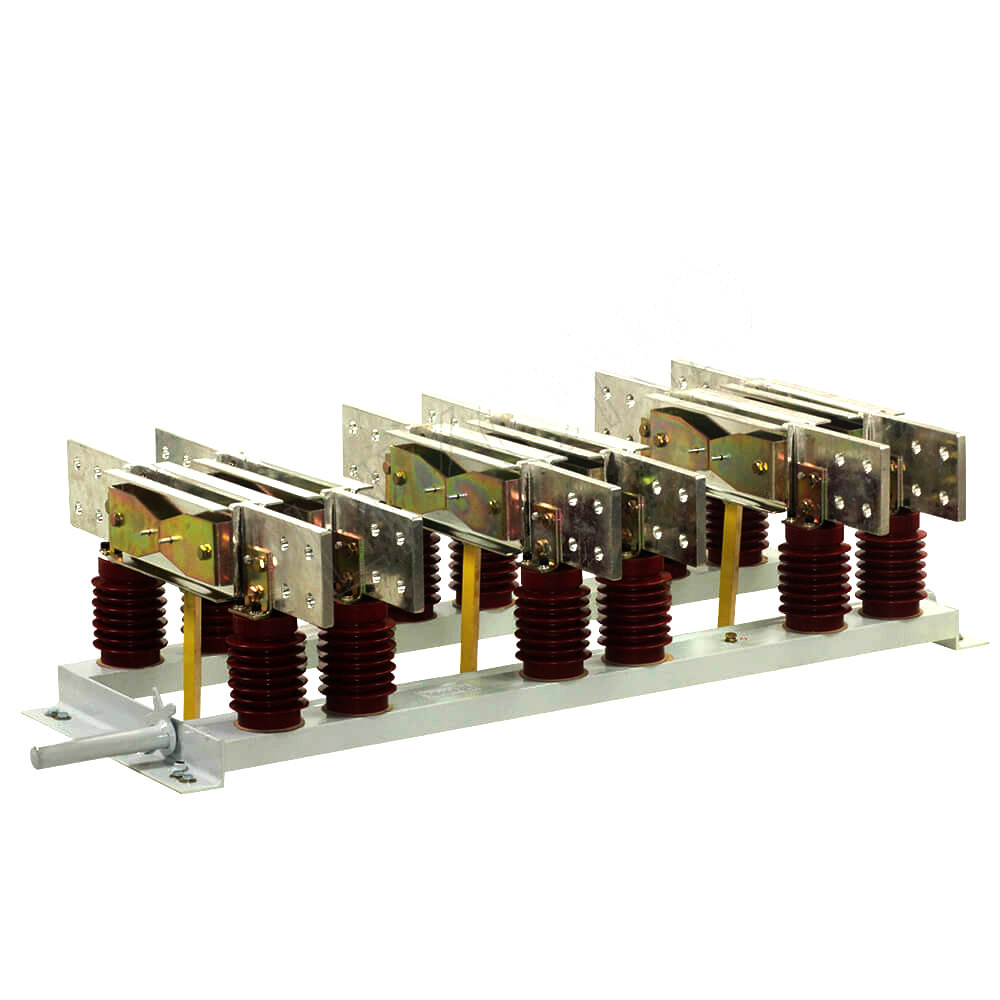

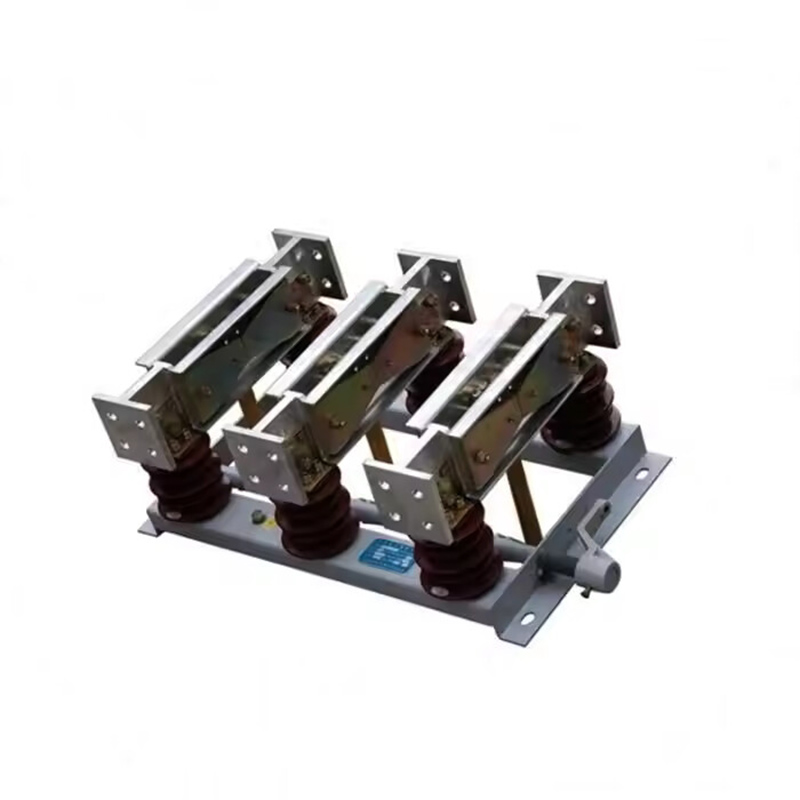

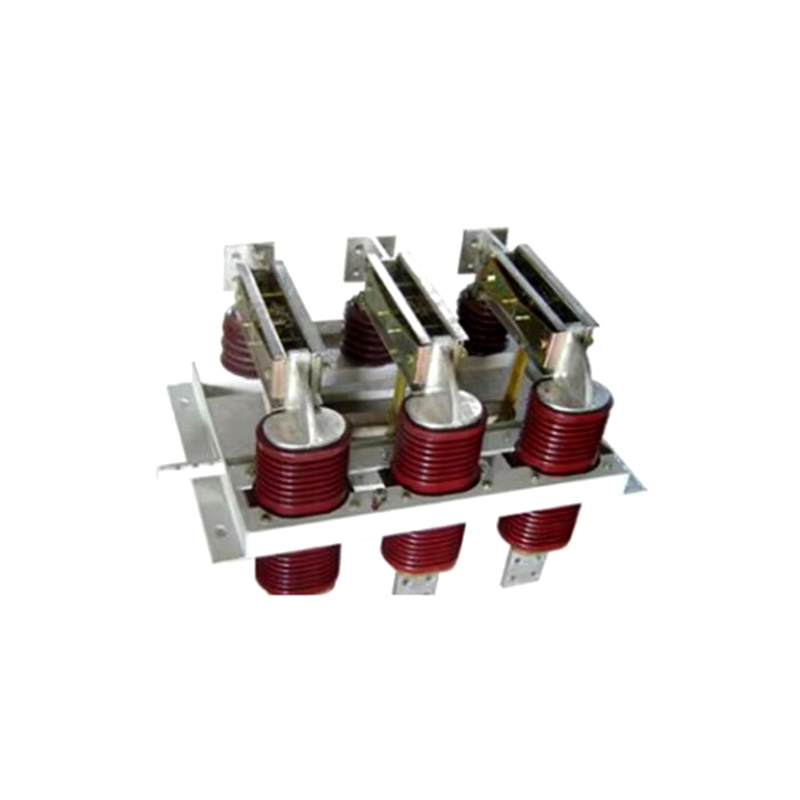

GN22-12 Трехфазный изолирующий переключатель 6300A Сильноточный Крытый Высоковольтный

GN22-12 Трехфазный изолирующий переключатель 6300A Сильноточный Крытый Высоковольтный

    Выключатель высоковольтный распределительный высоковольтный серии ГН22-12(С)(Д) применяется в энергосистемах с номинальным напряжением 12кВ, частотой 50Гц и ниже, для подключения, отключения или преобразования линий под напряжением, но без нагрузки.

Механизм согласования: оснащен CS6-1, CS6-2 и другими механизмами ручного управления, также можно использовать электрические механизмы управления.

   Выключатели этой серии управляются ручным приводом CS6-2 или электрическим приводом и могут быть установлены с левой или правой стороны разъединителя.

Конструктивные особенности

Этот продукт представляет собой сильноточный разъединитель с трехфазной конструкцией общего нижнего ножа. Он использует прототип механического замка с двухэтапным действием закрытия и контакта, обеспечивающим износостойкий контакт, небольшое рабочее усилие, высокое контактное давление и хорошую динамическую термическую стабильность.

Области применения:

Системы распределительных устройств: используются в распределительных устройствах в металлическом корпусе для изоляции и защиты электрических цепей.

Оборудование для распределения электроэнергии: идеально подходит для использования на силовых подстанциях, обеспечивая безопасную изоляцию цепи во время технического обслуживания.

Электростанции: используются внутри помещений, где для безопасной эксплуатации и технического обслуживания требуется электрическая изоляция высокого напряжения.

Трансформаторные станции: Применяется на трансформаторных подстанциях для безопасной изоляции цепей трансформаторов.

Установки возобновляемой энергии: могут использоваться в системах хранения энергии или возобновляемых источниках энергии, таких как солнечные и ветряные электростанции, для защиты и изоляции во время технического обслуживания.

Условия окружающей среды для использования

1. Температура окружающего воздуха: -15℃~40℃, среднесуточная температура ≦35℃.

2. Высота ≦1000м.

3.Температурные условия:

Среднесуточная относительная влажность ≦95%, среднесуточное давление водяного пара ≦2,2 кПа;

Среднемесячная относительная влажность ≦90%, среднемесячное давление водяного пара ≦1,8 кПа.

4. Интенсивность землетрясения ≦8 градусов.

5. Места без пожара, опасности взрыва, сильного загрязнения, химической коррозии и сильной вибрации.

Примечание. Если условия использования продукта превышают вышеуказанные положения, пользователь должен провести переговоры и определиться с компанией.

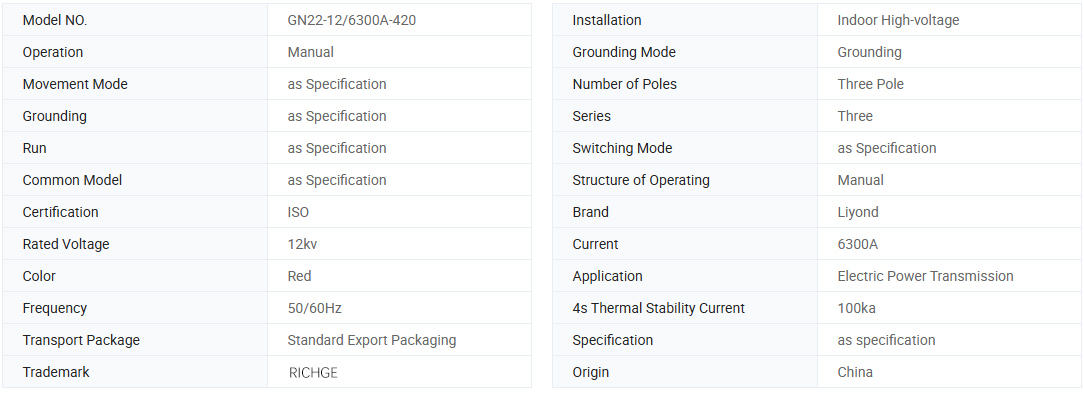

Основная информация.

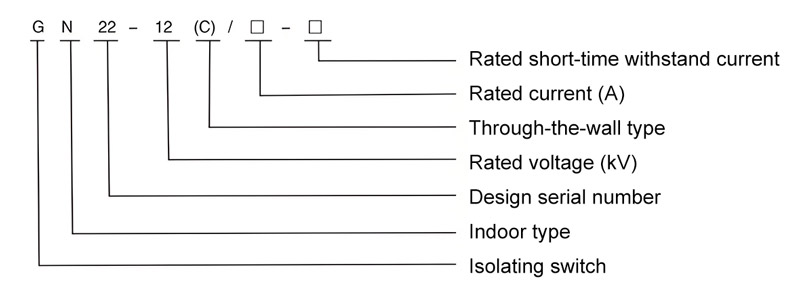

Описать дисплей

Технический параметр

Модель.	Номинальное напряжение	Номинальный ток	4-секундный ток термостабильности (действующее значение), кА	Ток динамической стабильности (пиковое значение), кА
ГН22-12(С)(Д)/2000А	12	2000	50	100
GN22- 12(C)(D)/2500А	12	2500	50	125
ГН22-12(С)(Д)/3150А	12	3150	50	125
GN22- 12(C)(D)/4000А	12	4000	50	125
ГН22-12(С)(Д)/5000А	12	5000	100	250
GN22- 12(C)(D)/6300А	12	6300	100	250
GN22- 12(C)(D)/8000А	12	8000	100	250

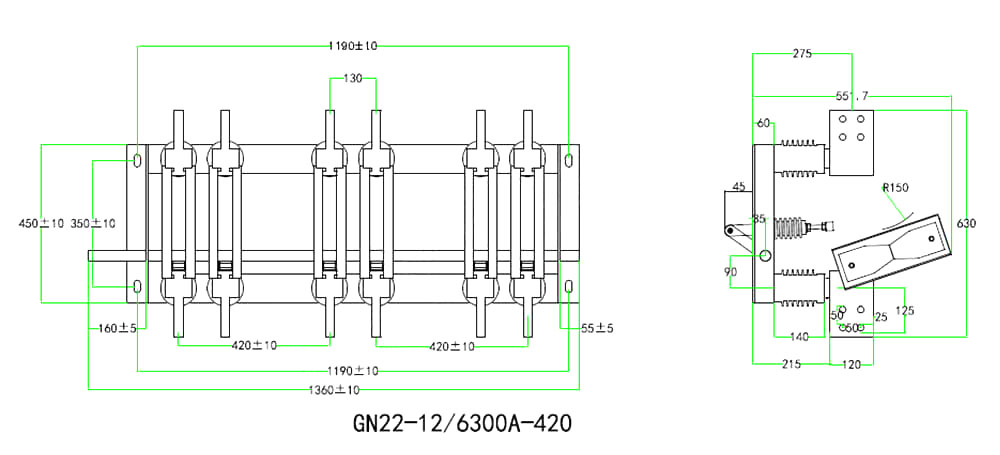

Ссылка на габаритный чертеж (6300A)
