Структура и принцип работы

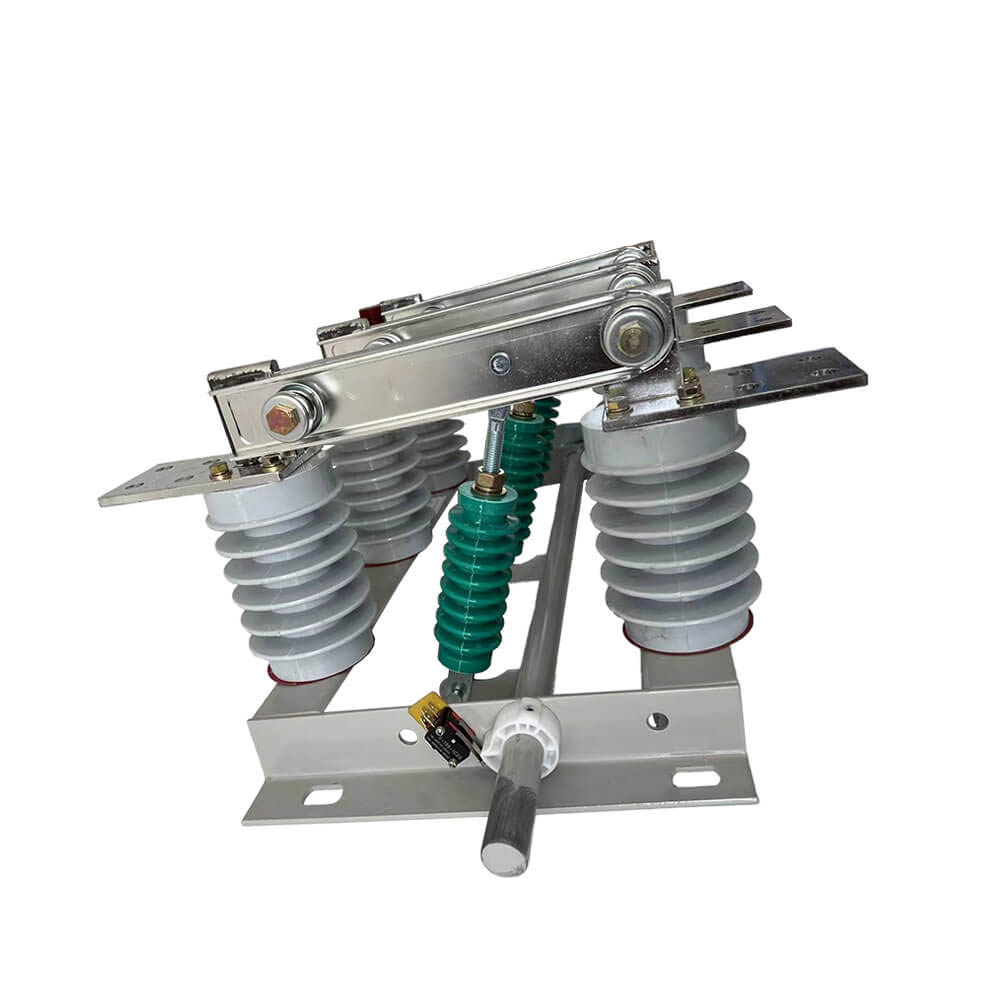

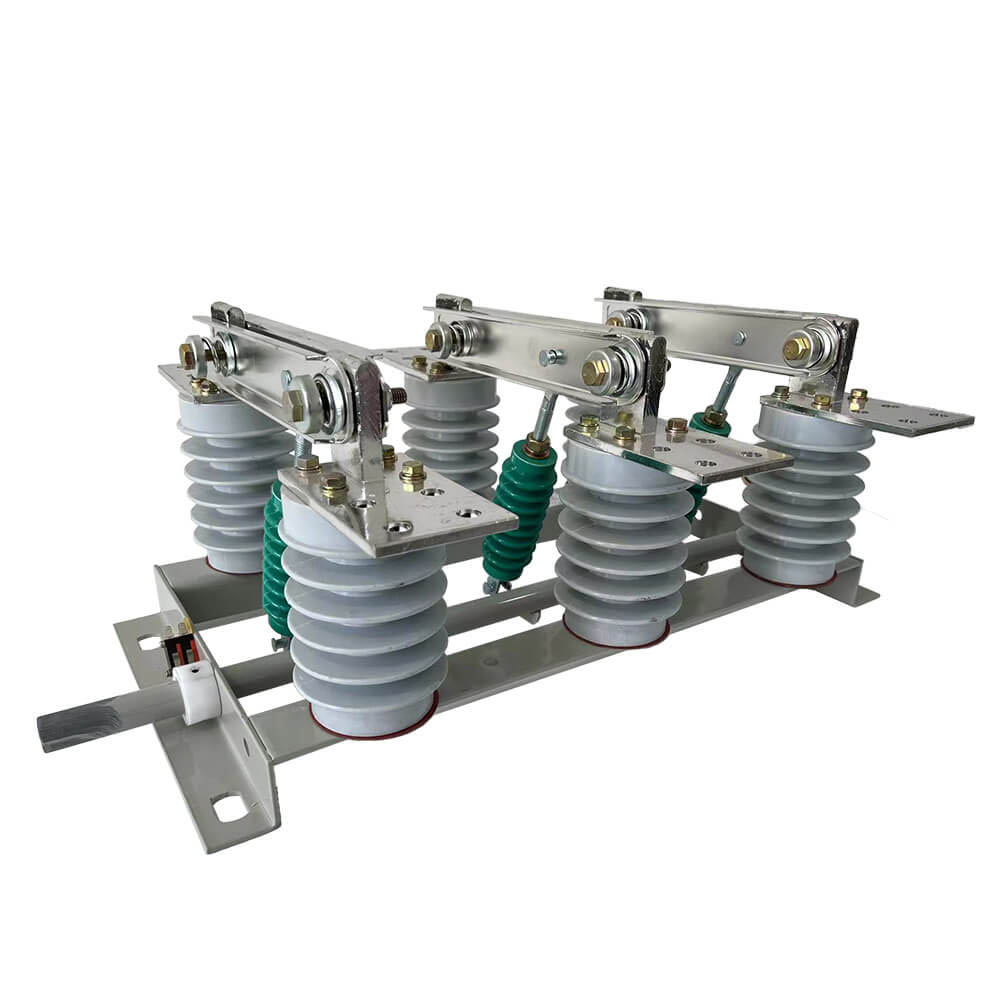

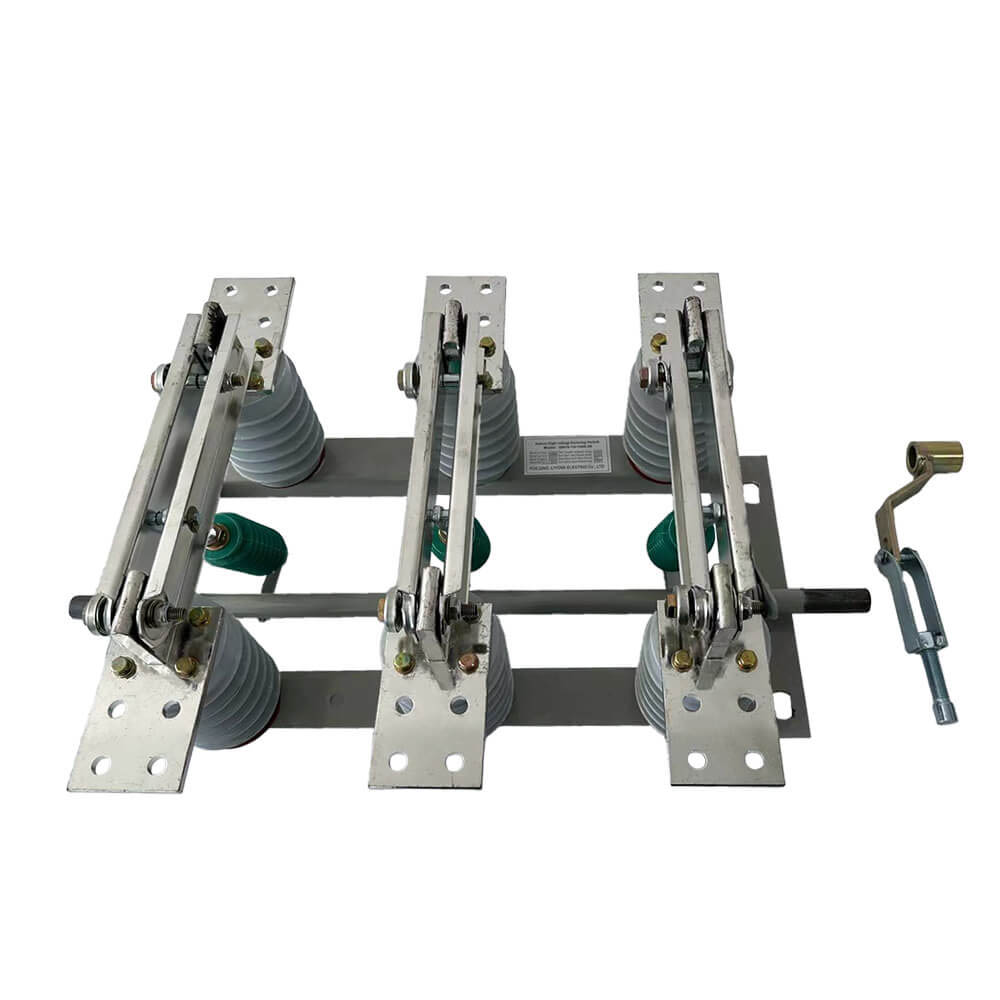

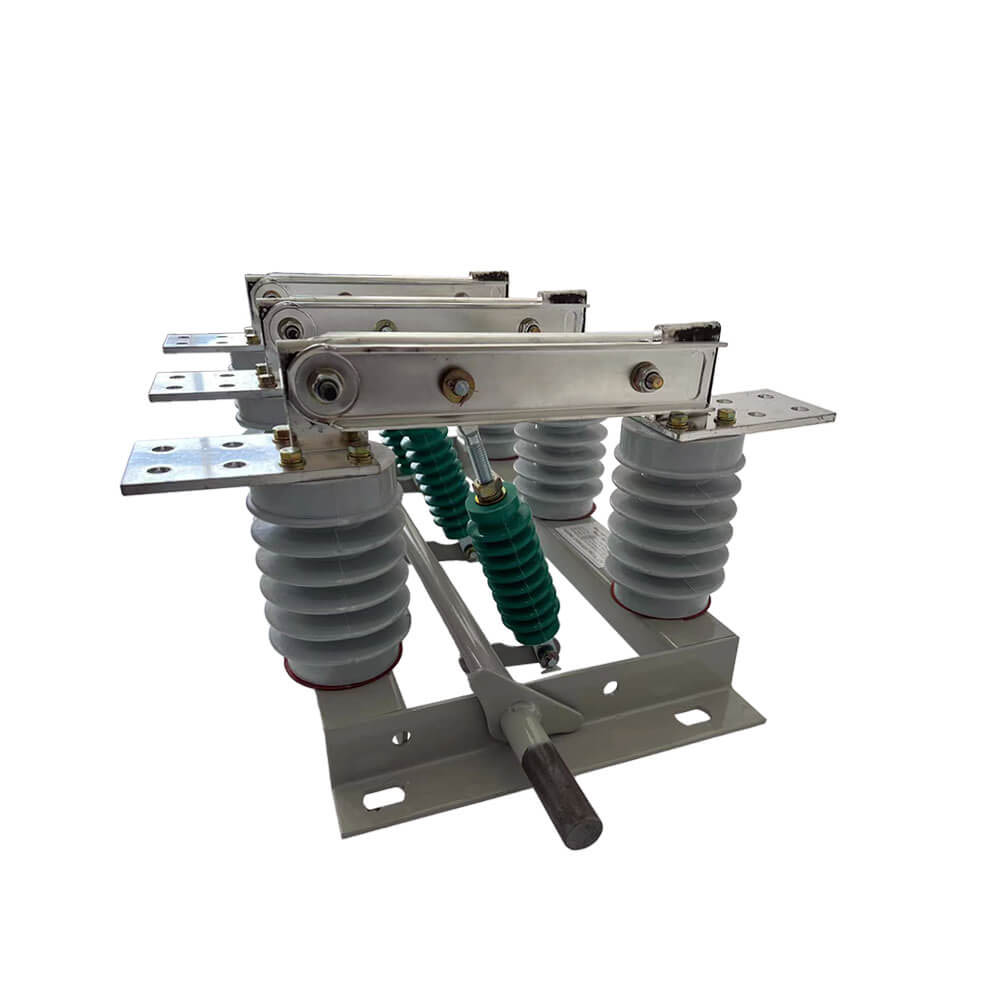

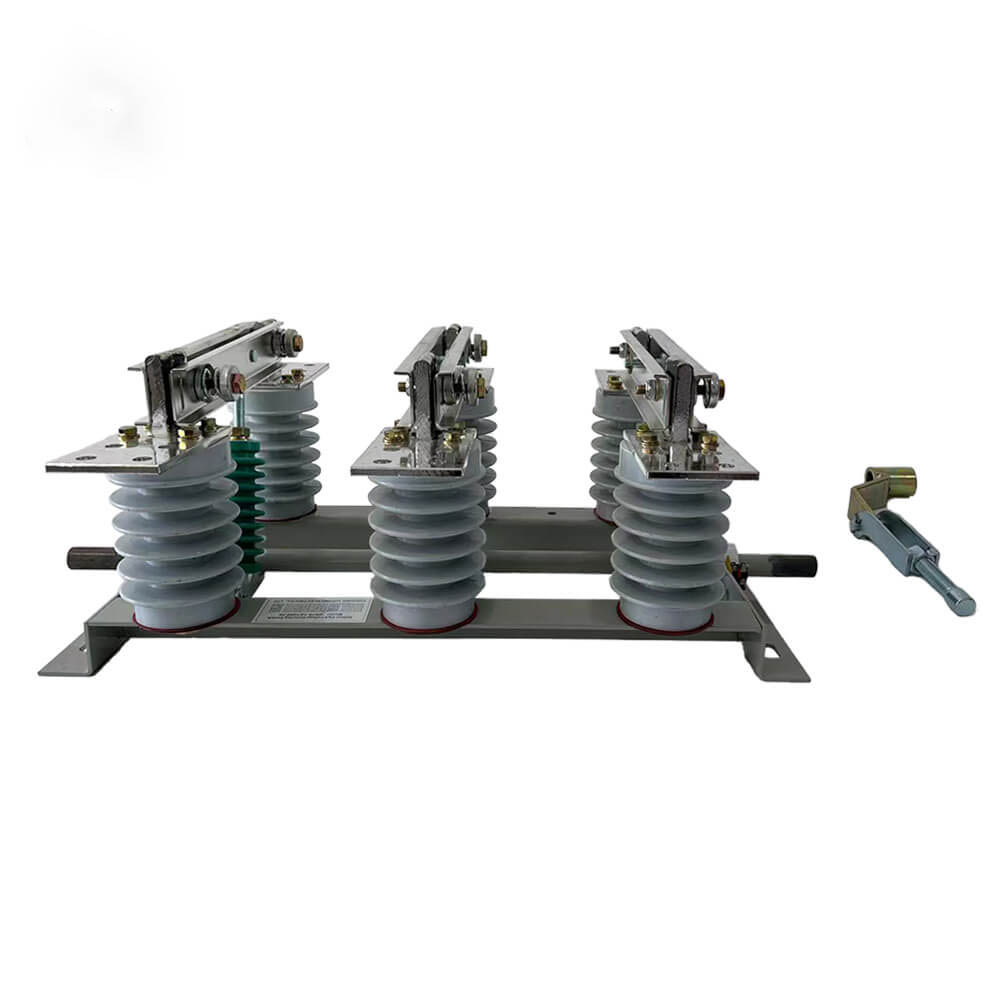

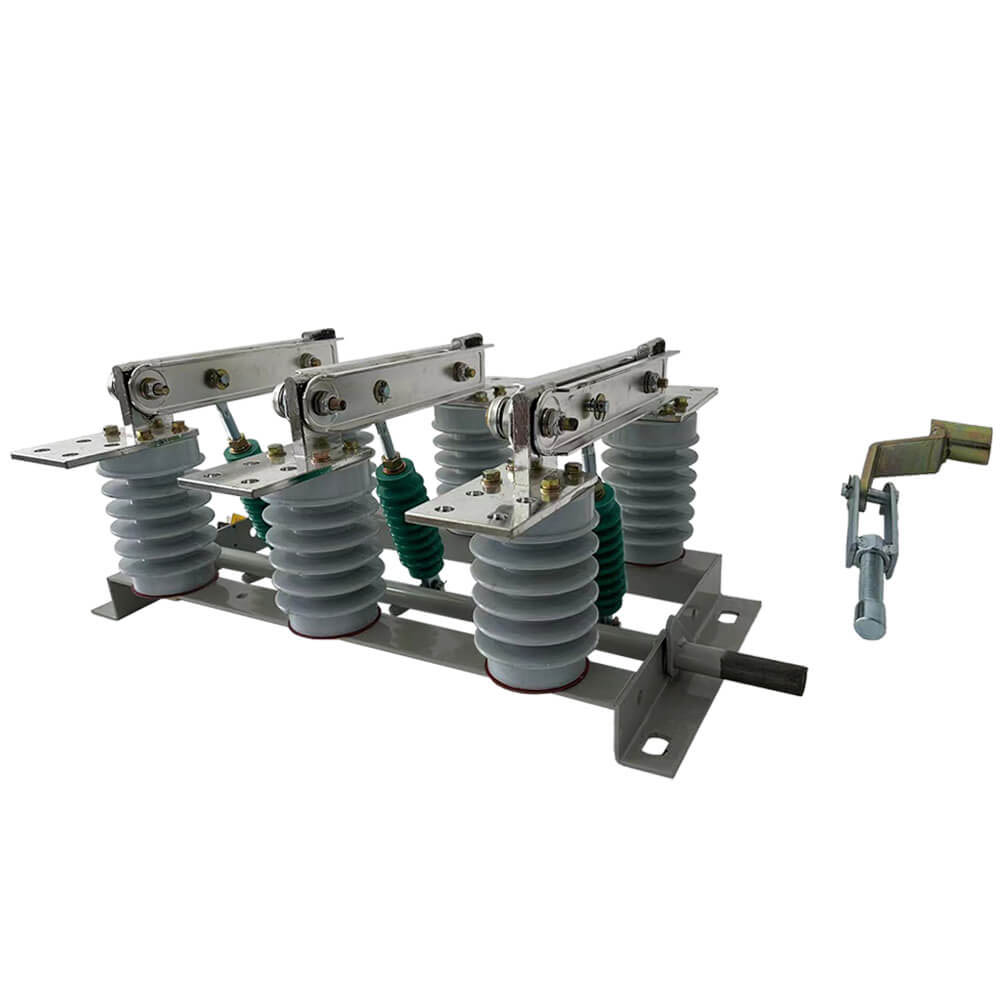

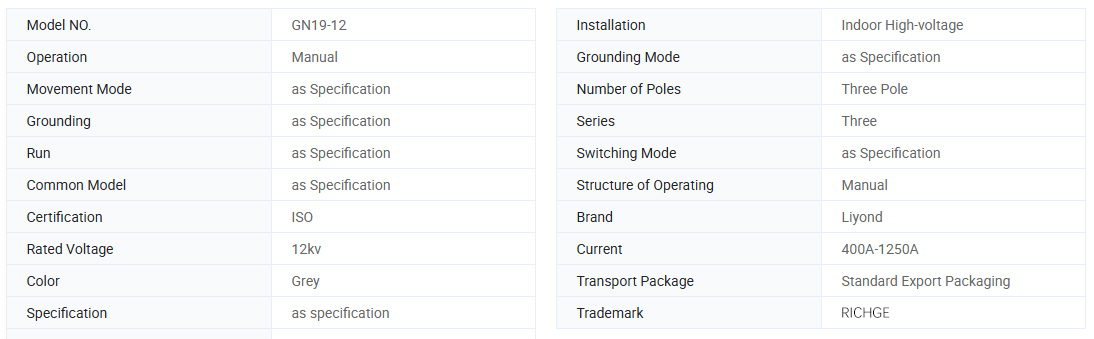

GN19-12 Внутренние разъединители Изолирующий выключатель высокого напряжения
Выключатели высоковольтные внутренние серии ГН19-12, 12С (далее - разъединители) представляют собой устройства внутреннего назначения с номинальным напряжением 12кВ трехфазного переменного тока частотой 60Гц и предназначены для разделения и замыкания цепей при наличии напряжения и отсутствии нагрузки.
Эта серия разъединителей трехполюсного типа, состоящая из опорной рамы, вращающегося вала и рычага, фарфорового изолятора, ножа ворот и соединительной платы. Вращающийся вал размещен на опорной раме, к которой приварены три пары рычагов, а рычаги сужены шиберным ножом через фарфоровый изолятор тяги. Вал выступает из нижней рамы, и любая его секция может быть соединена с приводным механизмом.

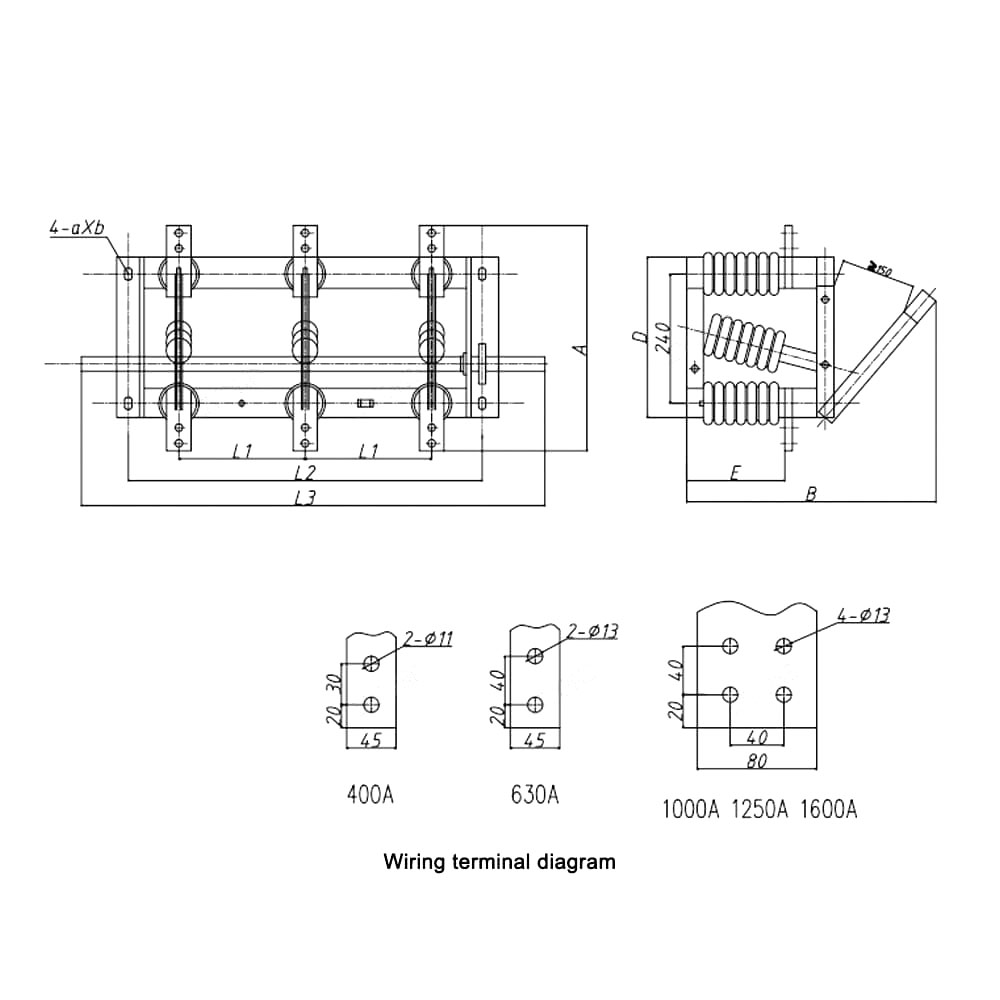

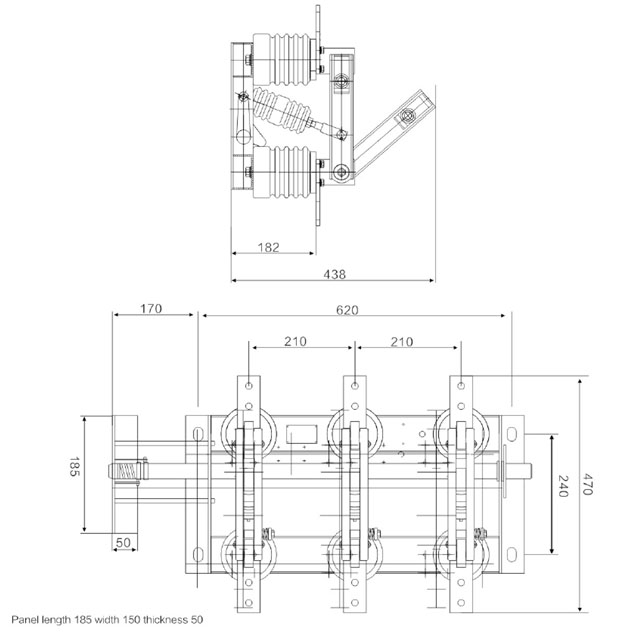

Токопроводящая часть выключателя типа ГН19-12/400, 630, 1000, 1250 закрепляется на основании двумя столбчатыми изоляторами на каждую фазу. (Тип GN19-12C/400, 630, 1000, 1250 имеет один опорный изолятор и один фарфоровый корпусной изолятор.) Три фазы установлены параллельно, а токопроводящая часть состоит из статических контактов контактных ножей и держателей контактов (или токопроводящих стержней). Каждая фаза контактного ножа соединена с серединой стяжки изолятора, стяжка изолятора установлена на основании соединенного шпинделя. Шпиндель соединяется с шатуном (предоставляется пользователем) и механизмом перемещения типа CS6-1 через ручку. Соединительный контактный нож состоит из двух медных пластин с прорезями, что не только увеличивает площадь рассеивания тепла контактного ножа для снижения нижней температуры, но также повышает механическую прочность контактного ножа, что повышает динамическую стабильность переключателя. Один конец контактного ножа закреплен на контактной колодке (или на токопроводящем стержне) болтом (автомобиль Шоу). GN19-12/1000, 1250 в контакте с установкой магнитной фиксирующей пластины, плюс цель магнитной фиксирующей пластины заключается в том, что при большом токе короткого замыкания для усиления двух канавок контактного ножа между | аттракцион. Выключатели-разъединители GN19-12/400, 630 имеют небольшой предел тока, поэтому нет необходимости добавлять магнитную фиксирующую пластину.
 |
 |
 |
| Модель |
Номинальное напряжение (кВ) |
Номинальный ток (А) |
Номинальный кратковременно выдерживаемый ток (/4с) |
Номинальный пиковый выдерживаемый ток () |
| ГН19-12/400-12,5 |
12 | 400 | 12.5 | 31.5 |
| ГН19-12/630-20 |
12 | 630 | 20 | 50 |
| ГН19-12/1000-31,5 |
12 | 1000 | 31.5 | 80 |
| ГН19-12/1250-31,5 |
12 | 1250 | 31.5 | 80 |
| ГН19-12С/400-12,5 |
12 | 400 | 12.5 | 31.5 |
| ГН19-12С/630-20 |
12 | 630 | 20 | 50 |
| ГН19-12С/1000-31,5 |
12 | 1000 | 31.5 | 80 |
| ГН19-12С/1250-31,5 |
12 | 1250 | 31.5 | 80 |
1. Верхний предел температуры окружающей среды +40 ℃, нижний предел -10 ℃. Примечание: допускается хранение и транспортировка при температуре -25 ℃.
2. Высота не более 1000м.
3. Относительная влажность: среднесуточная не более 95%, среднемесячная не более 90%.
4. Давление водяного пара: среднесуточное не более 2,2×10-3МПа, среднемесячное не более 1,8×10-3МПа.
5. Окружающий воздух не должен содержать агрессивных или горючих газов, водяного пара и других явных загрязнений.
6. Отсутствие регулярной и сильной вибрации.
Примечание. Пожалуйста, проконсультируйтесь с производителем, чтобы решить проблему, если она не соответствует вышеуказанным условиям.
Инструкции по заказу ●Принимаем OEM и ODM: ДА
●Сертификат: CE, отчеты об испытаниях.
●Срок изготовления: 7~ 12 рабочих дней.
●Гарантийный срок: 12 месяцев.
●Срок поставки: 15 дней.
●При заказе этого переключателя укажите спецификацию модели, номинальное напряжение, номинальный ток и другие технические данные.
●Если есть особые требования, вы можете обсудить их решение.
