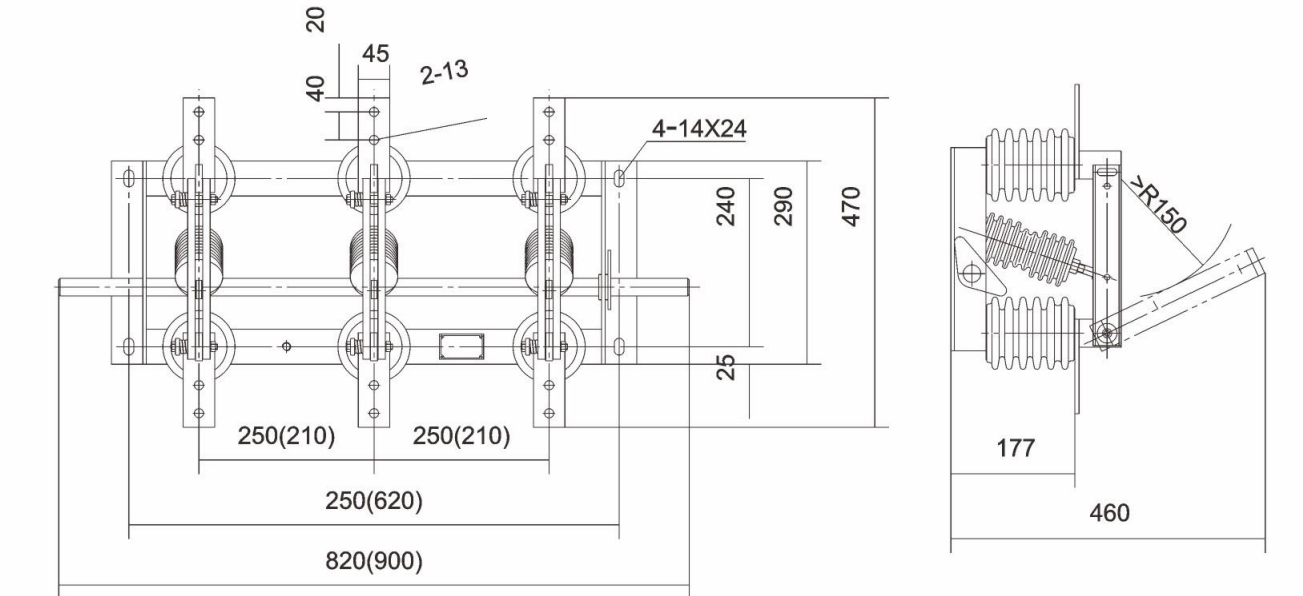

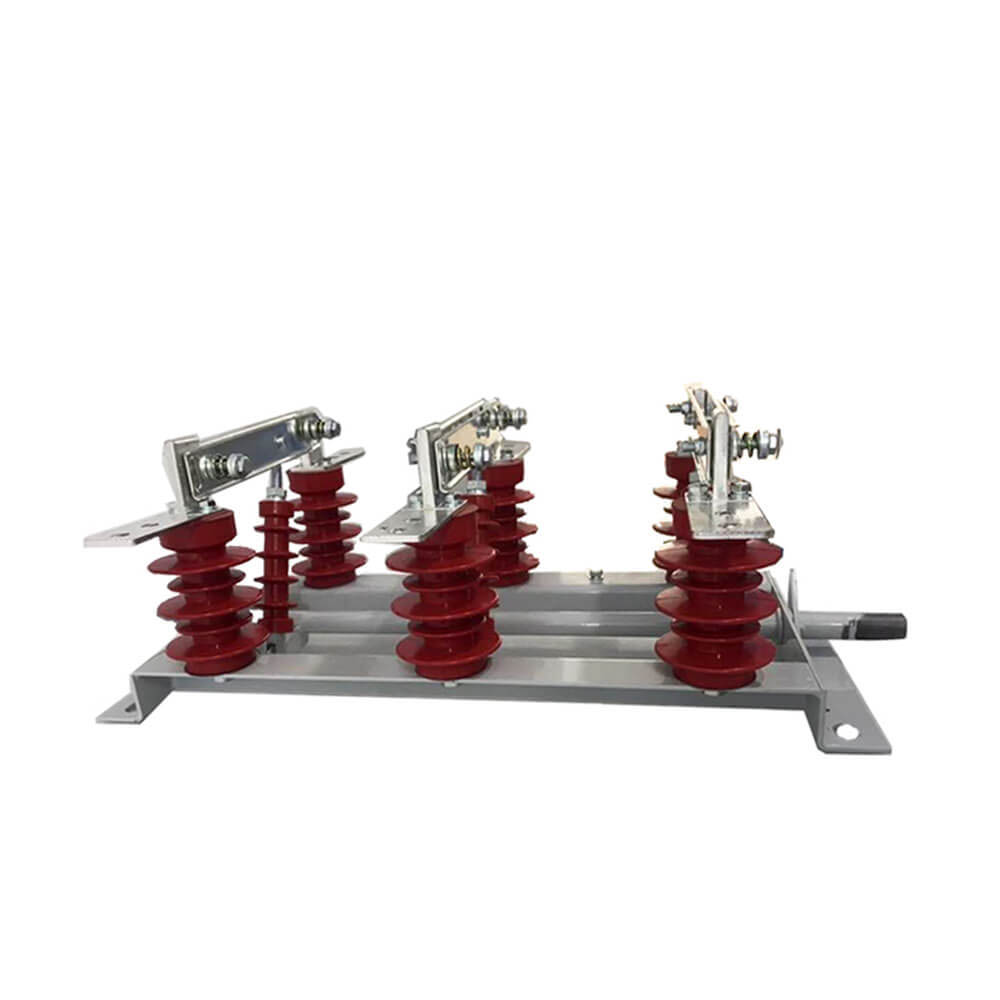

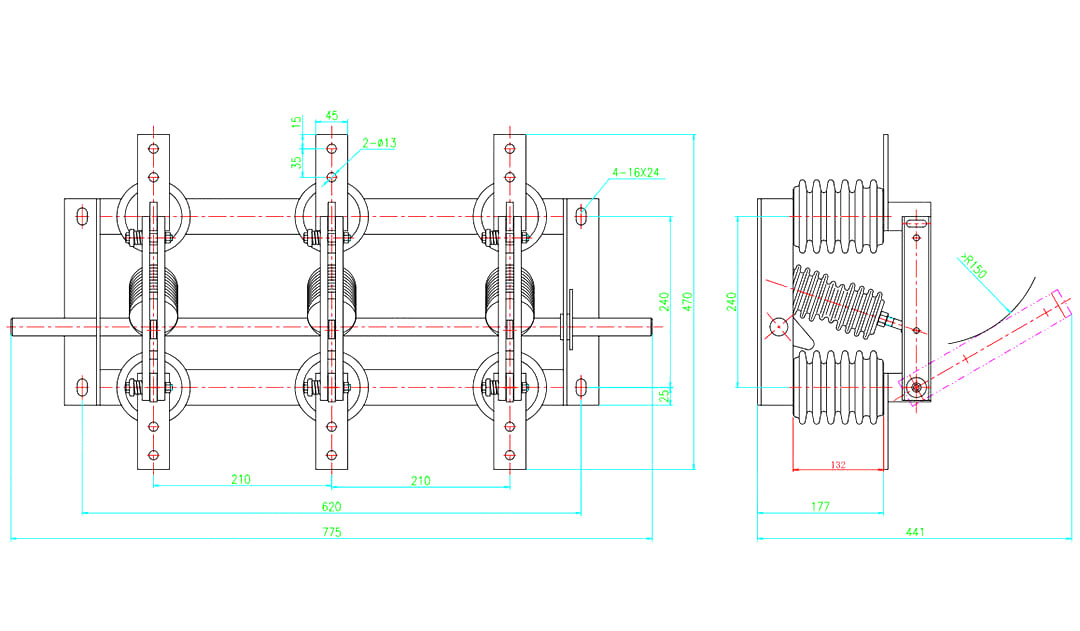

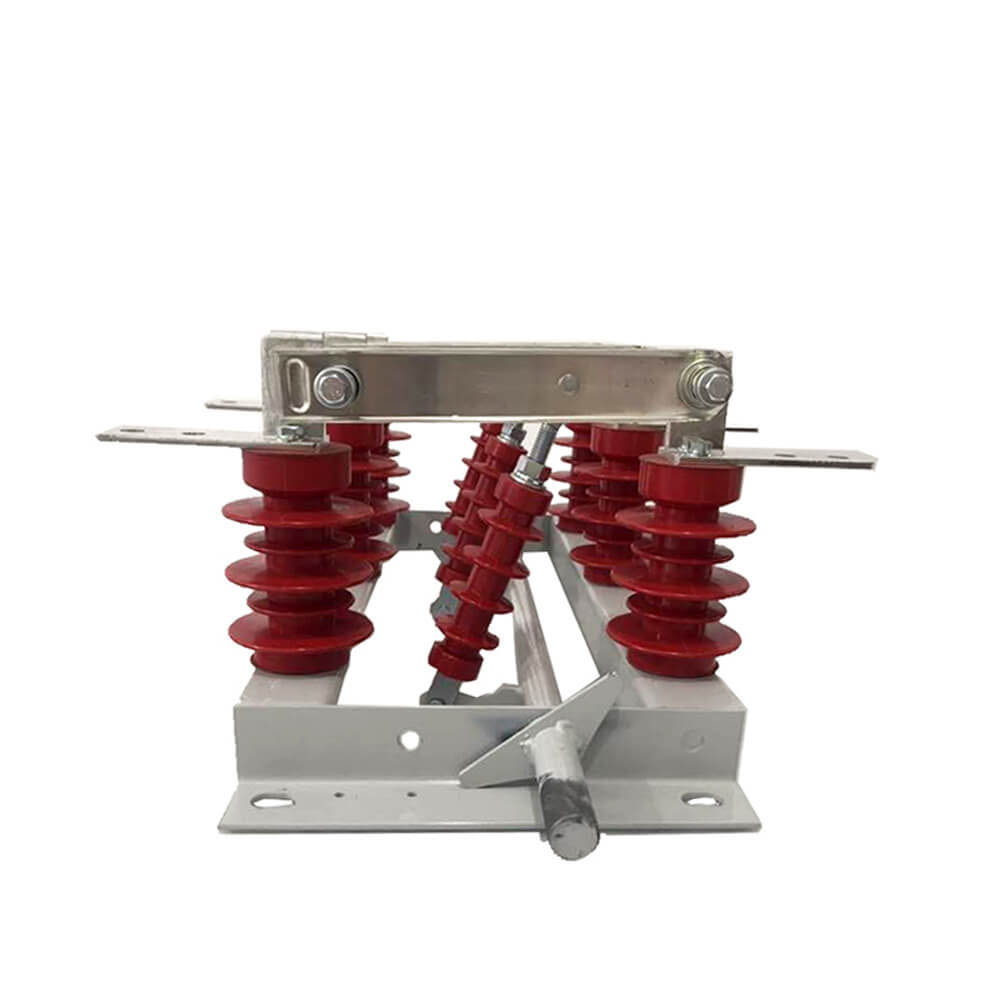

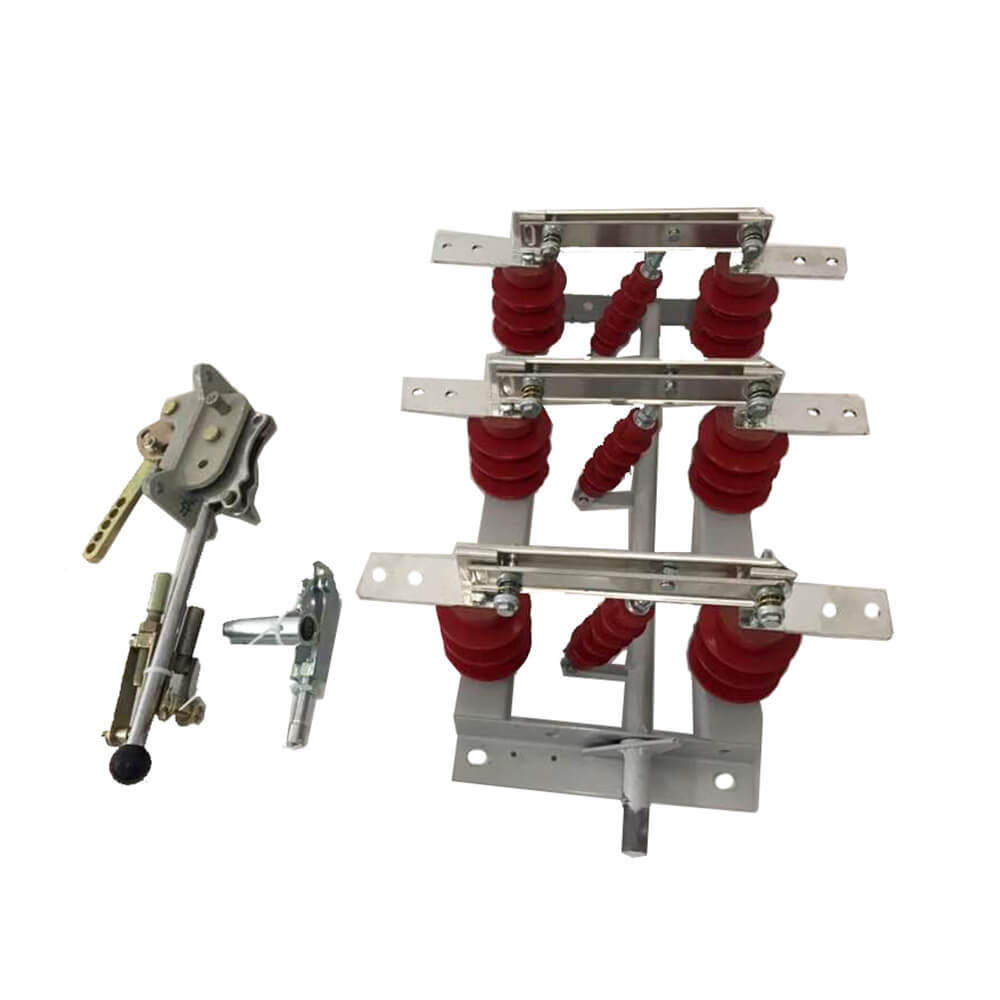

Токопроводящая часть выключателя типа ГН19-12/400, 630, 1000, 1250 закрепляется на основании двумя столбчатыми изоляторами на каждую фазу. (Тип GN19-12C/400, 630, 1000, 1250 имеет один опорный изолятор и один фарфоровый корпусной изолятор.) Три фазы установлены параллельно, а токопроводящая часть состоит из статических контактов контактных ножей и держателей контактов (или токопроводящих стержней). Каждая фаза контактного ножа соединена с серединой стяжки изолятора, стяжка изолятора установлена на основании соединенного шпинделя. Шпиндель соединяется с шатуном (предоставляется пользователем) и механизмом перемещения типа CS6-1 через ручку. Соединительный контактный нож состоит из двух медных пластин с прорезями, что не только увеличивает площадь рассеивания тепла контактного ножа для снижения нижней температуры, но также повышает механическую прочность контактного ножа, что повышает динамическую стабильность переключателя. Один конец контактного ножа закреплен на контактной колодке (или на токопроводящем стержне) болтом (автомобиль Шоу). GN19-12/1000, 1250 в контакте с установкой магнитной фиксирующей пластины, плюс цель магнитной фиксирующей пластины заключается в том, что при большом токе короткого замыкания для усиления двух канавок контактного ножа между | аттракцион. Выключатели-разъединители GN19-12/400, 630 имеют небольшой предел тока, поэтому нет необходимости добавлять магнитную фиксирующую пластину.
1. Изоляция и безопасность. После отключения устанавливается надежный изолирующий зазор, гарантирующий, что
2. Переключение линии: переключите и подключите линию в соответствии с эксплуатационными требованиями.
3. Переключение малых токов: используется для переключения малых токов в цепи, таких как токи зарядки втулок, шин, разъемов, коротких кабелей, конденсаторные токи коммутационных конденсаторов выравнивания напряжения, циркулирующие токи при переключении двойной шины и токи возбуждения трансформаторов напряжения.
4. Ток возбуждения трансформатора. В зависимости от конкретных обстоятельств различных структурных типов он может переключать ток возбуждения холостого хода трансформаторов определенной мощности.
Типы изоляторов среднего напряжения
Изоляторы среднего напряжения можно разделить на наружные и внутренние типы в зависимости от способа установки:
- Наружные изоляторы среднего напряжения: способны противостоять природным факторам, таким как ветер, дождь, снег, грязь, конденсат, лед и мороз, подходят для установки на наружных платформах.
- Внутренние изоляторы среднего напряжения: подходят для помещений внутри помещений, обычно требующих более высоких изоляционных характеристик.
По конструкции изоляционной опоры их можно разделить на:
- Одностоечный разъединитель: используйте вертикальное пространство под верхней шиной непосредственно в качестве электрической изоляции, экономя пространство, уменьшая количество соединительных проводников и обеспечивая четкие состояния отключения, что особенно подходит для передачи сверхвысокого напряжения.
- Двухколонный разъединитель: подходит для более высоких токов, обеспечивает большую стабильность.
- Трехколонный разъединитель: подходит для более сложных энергосистем, обеспечивает лучшую нагрузочную способность и надежность.
1: Функция защитной изоляции. Во время обслуживания электрооборудования она обеспечивает четкий электрический зазор и точку отключения для обеспечения безопасности обслуживающего персонала.
2: Эксплуатационные ограничения. Разъединитель не может работать под нагрузкой; его не следует использовать для отключения или замыкания токов нагрузки или токов короткого замыкания. Разъединители, оснащенные дугогасительной камерой, могут работать при небольших нагрузках и ненагруженных линиях.
Операция включения питания: сначала замкните разъединитель, затем замкните автоматический выключатель или выключатель нагрузки.
Операция отключения питания: сначала разомкните автоматический выключатель или выключатель нагрузки, затем разомкните разъединитель.
При выборе разъединителя убедитесь, что его номинальное напряжение, номинальный ток, ток динамической стабильности и ток термической стабильности соответствуют требованиям применения. Основная роль разъединителя заключается в отключении цепей без тока нагрузки, что обеспечивает безопасное обслуживание. Перед включением разъединителя убедитесь, что автоматический выключатель отключил цепь.
Разъединитель не имеет специализированного дугогасительного устройства; не используйте его под нагрузкой или в условиях короткого замыкания, чтобы обеспечить безопасность оборудования и персонала.
 |
 |
 |

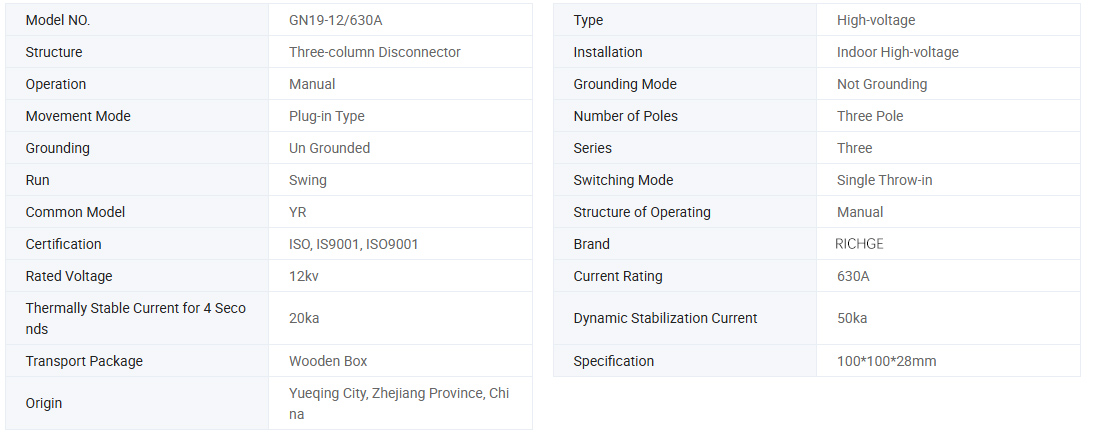

| Модель |
Номинальное напряжение (кВ) |
Номинальный ток (А) |
Номинальный кратковременно выдерживаемый ток (/4с) |
Номинальный пиковый выдерживаемый ток () |
| ГН19-12/400-12,5 |
12 | 400 | 12.5 | 31.5 |
| ГН19-12/630-20 |
12 | 630 | 20 | 50 |
| ГН19-12/1000-31,5 |
12 | 1000 | 31.5 | 80 |
| ГН19-12/1250-31,5 |
12 | 1250 | 31.5 | 80 |
| ГН19-12С/400-12,5 |
12 | 400 | 12.5 | 31.5 |
| ГН19-12С/630-20 |
12 | 630 | 20 | 50 |
| ГН19-12С/1000-31,5 |
12 | 1000 | 31.5 | 80 |
| ГН19-12С/1250-31,5 |
12 | 1250 | 31.5 | 80 |
1. Верхний предел температуры окружающей среды +40 ℃, нижний предел -10 ℃. Примечание: допускается хранение и транспортировка при температуре -25 ℃.
2. Высота не более 1000м.
3. Относительная влажность: среднесуточная не более 95%, среднемесячная не более 90%.
4. Давление водяного пара: среднесуточное не более 2,2×10-3МПа, среднемесячное не более 1,8×10-3МПа.
5. Окружающий воздух не должен содержать агрессивных или горючих газов, водяного пара и других явных загрязнений.
6. Отсутствие регулярной и сильной вибрации.
Примечание. Пожалуйста, проконсультируйтесь с производителем, чтобы решить проблему, если она не соответствует вышеуказанным условиям.
●Принимаем OEM и ODM: ДА
●Сертификат: CE, отчеты об испытаниях.
●Срок изготовления: 7~ 12 рабочих дней.
●Гарантийный срок: 12 месяцев.
●Срок поставки: 15 дней.
●При заказе этого переключателя укажите спецификацию модели, номинальное напряжение, номинальный ток и другие технические данные.
●Если есть особые требования, вы можете обсудить их решение.
