Пневматический захват Y-образного типа серии HFY с поворотным механизмом

Бренд: SOLH от Richge Technology

Обзор продукта

     Серия SOLH HFY представляет собой компактный поворотный захват Y-образной формы с приводом от одного поршня и поворотного рычажного механизма, являющийся прямой альтернативой SMC MHC2. Основные характеристики: усиление крутящего момента рычага для высокой силы зажима, большой угол поворота, тонкий корпус для ограниченного пространства для установки. Идеально подходит для круглых, изогнутых и нестандартных мелких компонентов, широко используемых в электронике, метизах, пластиковых деталях и на сборочных станциях для легких условий эксплуатации.

Основная структура и принцип работы

   1. Трансмиссия: один поршень толкает узел поворотного рычага для преобразования линейного движения в поворотное движение Y-образного типа. Рычажная конструкция усиливает выходной крутящий момент для мощного зажима.

   2. Режимы работы

     -- HFY: двойного действия (стандарт) – двунаправленное управление потоком воздуха для открытия и закрытия.

     -- HFTY: нормально открытый одностороннего действия – зажимы подачи воздуха; пружина автоматически открывается после потери давления

   3. Угол поворота: Макс. открытие +30°, перекрытие -10°, общий эффективный поворот прибл. Угол наклона 40° обеспечивает достаточный зазор для захвата деталей.

   4. Конструкция: корпус из твердого анодированного алюминия, высокопрочные губки, встроенное магнитное кольцо. Три монтажные поверхности (снизу/бок/зад). Встроенные регулируемые дроссельные клапаны для независимого регулирования скорости.

   5. Точность позиционирования: точность повторного позиционирования ± 0,02 мм, стабильная для точного подбора в легких условиях.

Полное правило кодирования модели

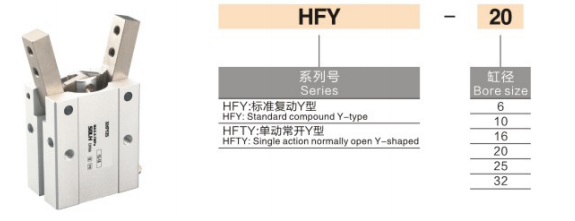

   1. Пример модели: HFY20-M9BW

  2. Стандартный номер заказа

     HFY25-M9BW Диаметр отверстия 25, двойного действия, оснащен магнитным переключателем M9BW (кабель 1 м).

Технические характеристики универсального ядра

Таблица угла поворота и зажимного момента (@0,5 МПа, стандартные кулачки)

⚠️ Важное примечание: Зажимной момент снижается по мере увеличения длины выдвижения кулачка. При расчете нагрузки необходимо учитывать коэффициент безопасности ≥1,5.

Предпочтительные сценарии применения

   ✅ Отдавайте приоритет HFY, если:

     -- Заготовки представляют собой круглые, дугообразные или миниатюрные компоненты неправильной формы (электронные клеммы, небольшие пластиковые корпуса).

     -- Требуется относительно большой угол открытия (~ 40°) в пределах ограниченного диапазона установки.

     -- Расположение оборудования с ограничениями по высоте/ширине; Y-образная поворотная конструкция экономит больше места, чем параллельные захваты.

     -- Легкая нагрузка ≤5 кг, высокочастотная езда на велосипеде, требуется экономичный привод.

     -- Требуется гибкий монтаж на три поверхности для компактного индивидуального инструмента.

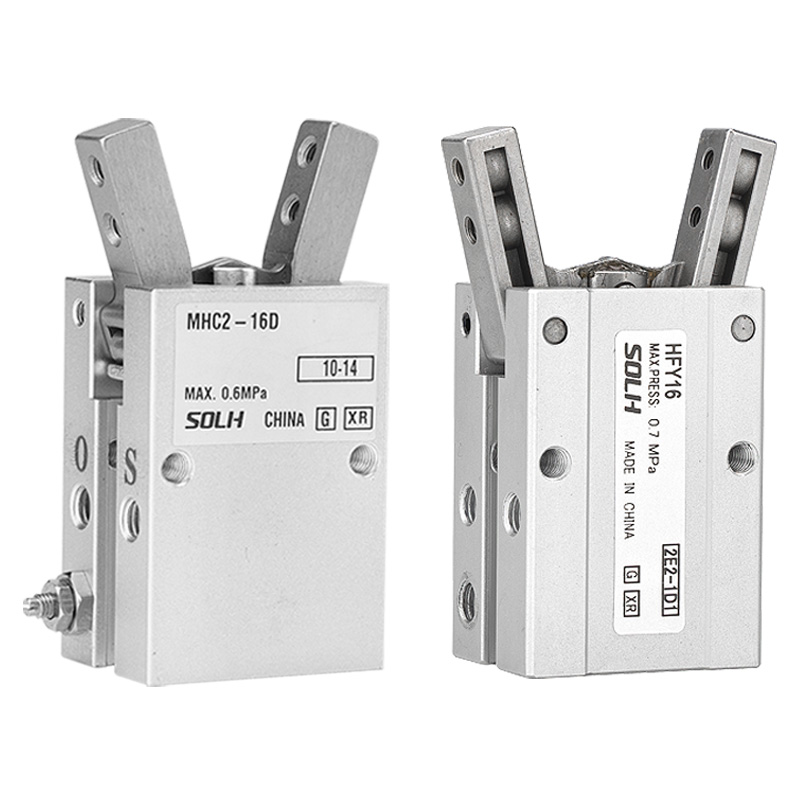

Сравнение выбора: HFY VS SMC MHC2

Ключевые рекомендации по выбору

   1. Выбор отверстия в зависимости от массы заготовки и удлинения кулачков.

     -- Легкая нагрузка ≤1 кг → ø6/10; Средняя загрузка 1–5 кг → ø16–32

   2. Выбор режима работы

     -- Общее непрерывное производство → HFY двойного действия

     -- Необходимо автоматическое открытие после отключения электроэнергии → HFTY одностороннего действия НЕТ

   3. Схема монтажа

     -- Предпочтителен нижний монтаж по умолчанию; боковое крепление для узкой ширины; заднее крепление для перегрузочных станций сборочной линии

   4. Регулировка скорости

     -- Используйте встроенные регулируемые дроссельные клапаны для управления скоростью поворота и предотвращения ударов по заготовке.

   5. Обратная связь по позиции

     -- Установите магнитные переключатели CMSH/DS1-G в двойные канавки для определения полностью открытого и закрытого состояния.

Краткое изложение одним предложением

     Пневматический захват с поворотным шарниром SOLH Y-типа имеет однопоршневой рычаг, усиливающий крутящий момент, доступный в вариантах HFY двойного действия и NO HFTY одностороннего действия, монтаж на три поверхности со встроенным дроссельным клапаном и пазом для магнитного переключателя, экономичная альтернатива MHC2 для высокочастотного отбора мелких деталей круглой и неправильной формы в 3C, аппаратного и пластикового оборудования для автоматизации.
