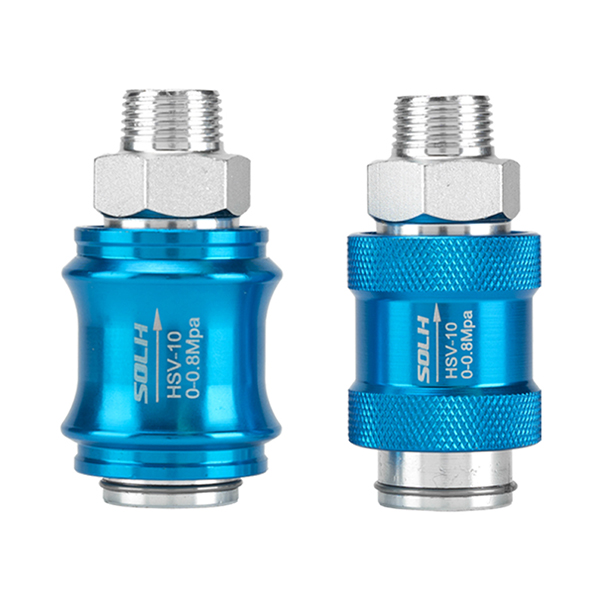

Бренд: SOLH от Richge Technology | 3/2-ходовой самоблокирующийся ручной золотниковый клапан для ручного включения-выключения пневматической цепи и сброса давления
Серия SOLH HSV является стандартной.3/2-ходовой ручной пневматический клапан с двухтактной конструкцией с прямым рукавом, полностью соответствует спецификациям серии AirTAC HSV и универсально взаимозаменяем с отечественными эквивалентными моделями. Благодаря беспружинной самоблокирующейся конструкции он обеспечивает подачу воздуха путем толкания вперед и сброс давления путем вытягивания назад. Благодаря встроенной логике выпуска клапан мгновенно сбрасывает остаточное давление из задних трубопроводов при закрытии. Он профессионально применяется в качестве ручного главного выключателя для пневматических ответвленных цепей и предохранительного клапана отключения воздуха для обслуживания оборудования, отличается стабильной самоблокировкой и безопасным сбросом давления.
1.1 Основная логика и принцип работы воздушного порта
• Определение воздушного порта: P (впуск воздуха), A (рабочий выпуск), R (встроенное вытяжное отверстие)
• Нормально закрытое состояние: Цепь P-A отключена, цепь A-R разомкнута для постоянного выхлопа.
• Рабочее состояние push: Контур P-A подключен для подачи воздуха, контур A-R закрыт для поддержания давления
• Эксплуатационная особенность: Аксиальная втулка-тяни-толкай с механической самоблокирующейся конструкцией, без отклонения положения после отпускания рук.

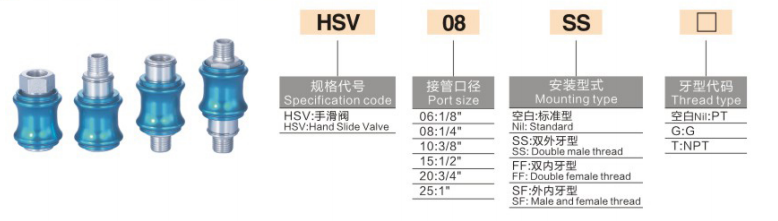

Кодирование логики: HSV [Размер порта] - [Код структуры резьбы] + [Код типа резьбы]
2.1 Спецификация размера порта
• 06: G1/8 (PT1/8)
• 08: G1/4 (PT1/4)
• 10: G3/8 (PT3/8)
• 15: G1/2 (PT1/2)
• 20: G3/4
• 25: Г1
2.2 Суффикс-код структуры резьбы
• Сан-Франциско: Стандартная конструкция, наружная резьба на одном конце + внутренняя резьба на одном конце (наиболее распространенная модель).
• SS: Двойная внешняя резьба на обоих концах
• ФФ: Двойная внутренняя резьба на обоих концах.
2.3 Код типа резьбы
• По умолчанию: Коническая резьба PT
• G: параллельная резьба британского стандарта.
• T: Коническая резьба NPT американского стандарта.
Пример модели: HSV08-SF | Порт G1/4, стандартный ручной золотниковый клапан с одной внешней резьбой, одна внутренняя резьба, наиболее широко используемая спецификация на рынке.
2.4 Параметры основной спецификации полной серии
|
Модель |
Размер резьбы |
Эффективная площадь |
Значение резюме |
Соответствующая трубка |
|
HSV06 |
Г1/8 |
23 мм² |
1.28 |
φ4/φ6 |
|
HSV08 |
Г1/4 |
40 мм² |
2.20 |
φ6/φ8 |
|
ВПГ10 |
G3/8 |
62 мм² |
3.50 |
φ10 |
|
ВПГ15 |
Г1/2 |
140 мм² |
7.80 |
φ12/φ16 |
|
ВПГ20 |
G3/4 |
250 мм² |
13.8 |
φ20 |
|
ВПГ25 |
Г1 |
392 мм² |
21.8 |
φ25 |
|
Параметр Элемент |
Спецификация |
|
Диапазон рабочего давления |
0～1,0 МПа |
|
Испытательное давление |
1,5 МПа |
|
Рабочая среда |
Фильтрованный сжатый воздух (≥40 мкм), работа без смазки |
|
Диапазон рабочих температур |
-20℃～+70℃ |
|
Материал корпуса |
Твердый анодированный алюминиевый сплав |
|
Материал катушки |
Нержавеющая сталь, износостойкая и антикоррозийная |
|
Уплотнительный материал |
Нитриловый каучук NBR, прочное герметичное уплотнение. |
|
Рабочая тяга |
18～25 Н, плавное нажатие и стабильная самоблокировка |
|
Структура выхлопа |
Встроенное скрытое выпускное отверстие, мгновенный сброс остаточного давления. |
• Линейная проходная установка: Предназначен для последовательного соединения в пневматических ответвленных трубопроводах, не требует основания, может иметь прямую резьбу и устанавливаться в середине воздушных труб для простой и компактной компоновки.
• Безопасная 3/2-ходовая логика сброса давления: Потянуть, чтобы перекрыть воздухозаборник и сбросить все остаточное давление в задних цилиндрах и трубопроводах; нажмите, чтобы восстановить подачу воздуха и удержание давления. Эффективно устраняет опасность остаточного давления во время технического обслуживания оборудования.
• Надежная самоблокирующаяся работа: Самоблокирующаяся конструкция с механическим позиционированием, без пружинного сброса, стабильное положение после работы, отсутствие случайного смещения или утечки воздуха.
• Диверсифицированное сопоставление потоков: Опционально различные конструкции и типы резьбы, идеально совместимые с быстроразъемными соединениями, соединениями с внутренней резьбой и воздушными трубами KQ2 для гибкой сборки на месте.
• Прочная антикоррозионная структура: Корпус из твердого анодированного алюминия и катушка из нержавеющей стали обеспечивают износостойкость, стойкость к окислению и длительную стабильную работу в сложных условиях.
|
Элемент сравнения |
Ручной золотниковый клапан HSV (3/2-ходовой) |
Ручной поворотный клапан 4HV (4/2/3-ходовой) |
|
Конфигурация воздушного порта |
3 порта (P/A/R), предназначенные для включения-выключения и сброса давления. |
4 порта (P/A/B/R) для переключения двухконтурного цилиндра |
|
Режим работы |
Осевая втулка push-pull |
Вращение ручки на 90° |
|
Основное приложение |
Пневматический переключатель ответвлений, отключение воздуха для технического обслуживания и сброс давления |
Прямое ручное управление выдвижением и втягиванием цилиндра. |
• Управление ответвлением с одним цилиндром: Устанавливается между источником воздуха и электромагнитным клапаном для ручного отключения подачи воздуха и сброса остаточного давления при остановке и обслуживании оборудования.
• Основное воздушное отключение оборудования: Устанавливается на главном воздухозаборном трубопроводе инструментального оборудования для быстрого сброса давления и безопасного отключения.
• Переключение вакуумной цепи: Применяется к ответвленным контурам вакуумного насоса для ручного управления пуском и остановом; потяните клапан, чтобы быстро сбросить вакуумное давление и обеспечить безопасную работу.
Серия SOLH HSV представляет собой 3/2-ходовой самоблокирующийся прямоточный ручной золотниковый клапан со встроенной функцией сброса давления. Благодаря работе без смазки, разнообразным вариантам резьбы и безопасной логике выпуска остаточного давления, это стандартный клапан ручного переключения источника воздуха для обслуживания пневматической цепи и управления ответвлением.
