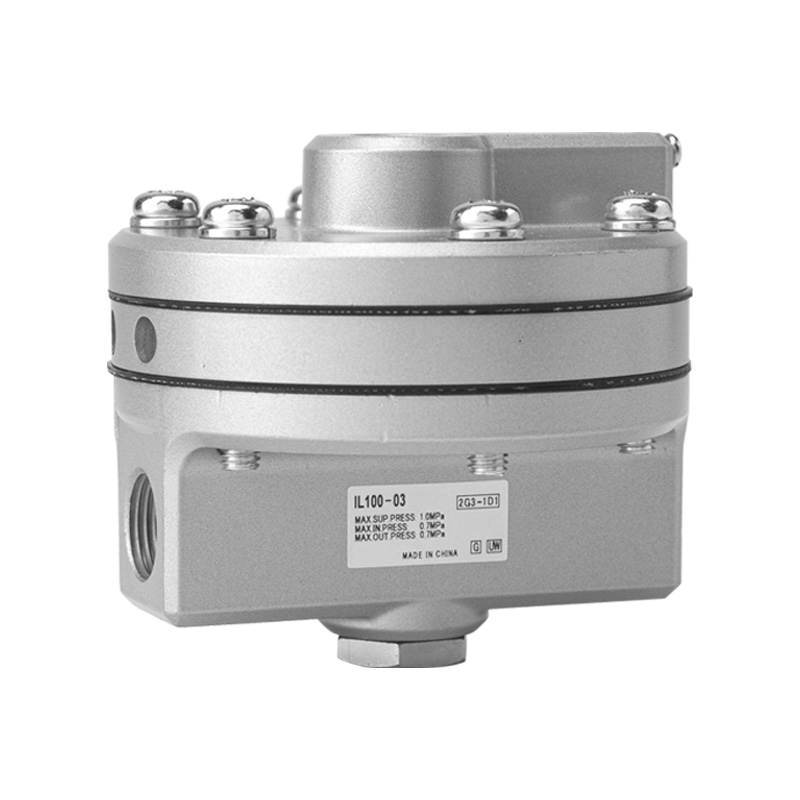

Прецизионное бустерное реле 1:1 серии IL100 (пневматический усилитель)

Бренд: SOLH от Richge Technology

Позиционирование продукта

     Серия IL100 представляет собой прецизионное реле повышения мощности 1:1, полностью взаимозаменяемое с оригинальными моделями SMC, также известное как усилитель пневматического сигнала или усилитель громкости. Его основная функция заключается в преобразовании сигналов управления низким расходом в выходной поток воздуха с высоким расходом равного давления. Он эффективно решает проблемы медленного реагирования, вызванные длинными трубопроводами и пневматическими приводами большого объема, обеспечивая выдающуюся точность, сверхбольшую пропускную способность и сверхбыструю скорость срабатывания.

 Основная функция и принцип работы

  1. Фундаментальное определение

       Пневматический усилитель сигнала и громкости с точным отслеживанием давления 1:1 (выходное давление строго равно входному сигнальному давлению).

  2. Логика работы

     --SIG (порт сигнала): принимает выходное давление управления малым расходом от позиционеров или регуляторов давления.

     --SUP (порт питания): подключение к основному источнику сжатого воздуха, максимальное давление подачи 1,0 МПа.

     --OUT (выходной порт): обеспечивает мощный поток воздуха при одинаковом давлении для привода больших приводов.

     --EXH (выпускной порт): быстро удаляет остаточный воздух при падении давления управляющего сигнала.

 3. Основная ценность

     Поддерживайте точное сигнальное давление, одновременно усиливая выходной поток, что значительно ускоряет движение привода.

Основные ключевые особенности

   1. Сверхвысокий поток и мгновенный отклик

     -- Максимальная пропускная способность: 6000 л/мин (ANR) при давлении питания 0,7 МПа.

     -- Коэффициент расхода Cv = 1,1

     --Идеально подходит для трубопроводов на большие расстояния, цилиндров большого диаметра и приводов с большой диафрагмой.

   2. Высокоточное отслеживание давления 1:1.

     --Ошибка линейности в пределах ± 1% полной шкалы

     --Гистерезис ≤ 1% полной шкалы

     --Точная репликация давления с нулевым падением давления и отсутствием долгосрочного дрейфа

   3. Несколько вариантов резьбы порта

     --Размеры портов: 02 (Rc1/4), 03 (Rc3/8)

     --Стандартная резьба: Rc; опционально NPT (суффикс N), параллельная резьба G (суффикс F)

     --Четыре выделенных порта: сигнал SIG, питание SUP, выход OUT, выхлоп EXH

   4. Широкий диапазон температур и специальные пользовательские версии

     --Стандартная модель: -5 ~ +60 ℃

     --Низкотемпературная версия L: -30 ~ +60 ℃

     --Высокотемпературная версия T: -5 ~ +100 ℃

     -- Версия S без меди: совместима с производством полупроводников и инертным газом высокой чистоты.

   5. Прочная компактная конструкция.

     --Основной корпус: алюминиевый сплав с серебряным антикоррозийным лакокрасочным покрытием.

     --Вес нетто: 0,56 кг

     --Два метода монтажа: прямая резьбовая установка; дополнительный металлический монтажный кронштейн (суффикс B)

Полная таблица технических характеристик

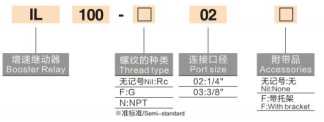

Пояснение кода модели (IL100-□-□-□-□)

   Пример: IL100-02-N-L-B

     --IL100: Код базовой серии

     --02/03: Размер порта (1/4 дюйма/3/8 дюйма)

     --Суффикс резьбы: N=резьба NPT; без суффикса = Rc; F=G резьба

     --Суффикс специальной версии: L=низкая температура; Т=высокая температура; S = не содержит меди

     --B: Оснащен монтажным кронштейном (без суффикса = без кронштейна)

   Общие стандартные модели

     --IL100-02: порт Rc1/4, стандартная температура, без кронштейна

     --IL100-03-B: порт Rc3/8, стандартная температура, с монтажным кронштейном

     --IL100-N03-L: резьба NPT 3/8, вариант, устойчивый к низким температурам.

Типичные сценарии применения

     --Клапаны управления технологическим процессом: пневматические регулирующие клапаны и мембранные приводы в сочетании с позиционерами для повышения скорости срабатывания.

     - Трубопроводы приборного воздуха на большие расстояния: устраняют медленный отклик, вызванный длинными трубками между датчиками и приводами.

     --Пневмоцилиндры большого объема: механические приводы для тяжелого режима работы при подъеме, зажиме и большом ходе хода.

     --Высокоточные петли позиционирования: пневматические системы, требующие точного отслеживания давления и быстрого реагирования.

     --Оборудование для полупроводников и газов высокой чистоты: вариант S без меди для чистых технологических сред.

Краткое изложение одним предложением

     Сменное реле повышения давления SOLH IL100 обеспечивает точное отслеживание давления 1:1, максимальный расход 6000 л/мин и высокую линейность ±1% со сверхбыстрым откликом, специально разработанное для устранения медленной задержки срабатывания в длинных трубопроводах и пневматических системах большого объема.
