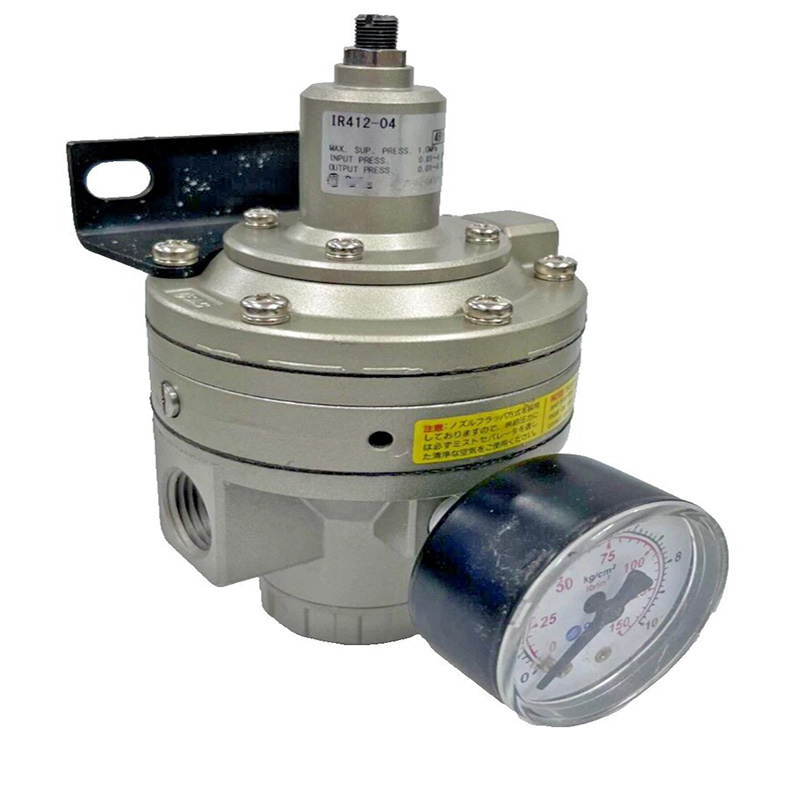

ИР412-04-Х32 Высокоточный пилотный регулятор

Бренд: SOLH от Richge Technology (睿其格科技)

Обзор продукта

     IR412-04-X32 относится к высокоточным стабилизаторам давления с пилотным управлением серии IR. Этот регулятор предназначен для тяжелых условий работы с пневмосистемой, требующих сверхстабильного выходного давления и небольших колебаний давления, полностью взаимозаменяем по размерам и характеристикам с оригинальной серией SMC IR412.

1. Основные технические характеристики

      -- Название серии: Высокоточный стабилизирующий регулятор IR412

      -- Полная модель: ИР412-04-Х32

          · 04: Резьба главного порта Rc 1/2"

          · X32: специальная конфигурация, включающая задний выпуск, повышенную чувствительность и минимальный постоянный расход воздуха.

     --Тип конструкции: прецизионный регулятор сброса давления с пилотным управлением.

     --Применимая среда: сухой и чистый сжатый воздух

     --Макс. рабочее давление на входе: 1,0 МПа.

     --Регулируемый диапазон давления: 0,01 ~ 0,7 МПа

     --Точность контроля

        · Чувствительность: 0,2% от полной шкалы.

        · Повторяемость: ±0,5% от полной шкалы.

     --Производительность потока: максимальная пропускная способность, почти вдвое больше, чем у модели IR201.

     --Облегченная выхлопная способность: поток выхлопных газов при избыточном давлении в 5 раз выше, чем у обычных прецизионных регуляторов.

     --Постоянный расход воздуха: сверхнизкий, менее 1 л/мин.

     --Рабочая температура: -5℃ ~ +60℃

     --Вес нетто: прибл. 1,0 кг

     --Варианты монтажа: Монтаж на панели или монтаж на кронштейне; Манометр, устанавливаемый на передней или задней стороне

2. Принцип работы пилота-форсунки-заслонки

     --Этап настройки давления: поверните регулировочную ручку, чтобы сжать внутреннюю пружину и закрыть проход сопла; пилотный воздух толкает главный золотник для регулировки выходного давления.

     -- Стабильная стадия регулирования: Давление на выходе воздействует на диафрагму, уравновешивая натяжение пружины, поддерживая постоянное заданное давление.

     --Стадия сброса избыточного давления: когда давление на выходе превышает целевое значение, диафрагма поднимается, открывая сопло, пилотное давление мгновенно падает, а главный клапан выпускает избыточный воздух на высокой скорости. Основное преимущество: комбинированная конструкция пилотного управления и разгрузки обеспечивает сверхбыструю скорость реакции, стабильное выходное давление и выдающиеся характеристики при большом расходе.

3. Полное объяснение кода модели (IR412-04-X32)

     --IR412: Базовая серия высокоточного регулятора большого калибра

     --04: Спецификация основного порта Rc 1/2"

     --X32: Пользовательская версия обновления

        · Расположение задней выхлопной системы (в стандартной версии используется передняя выхлопная система)

        · Улучшена чувствительность ответа

        · Конструкция с низким устойчивым потреблением воздуха

4. Основные преимущества продукта

     --Превосходная точность управления с чувствительностью полной шкалы 0,2%, идеальное управление натяжением, точное позиционирование и оборудование для дозирования жидкости.

     --Большой порт диаметром 1/2 дюйма обеспечивает максимальный поток, поддерживая цилиндры большого диаметра и пневматические производственные линии с высоким потреблением.

     --Мгновенная коррекция давления через канал сброса большого объема для быстрого устранения колебаний выходного давления.

     --Энергосберегающая конструкция с устойчивым расходом воздуха ниже 1 л/мин для снижения долгосрочных эксплуатационных расходов.

     --Гибкая схема установки; Манометр и крепежный кронштейн могут быть установлены на передней или задней стороне по мере необходимости.

     --Задняя выхлопная система X32 предотвращает загрязнение пылью и масляным туманом, обеспечивая чистоту рабочей среды.

5. Типичные сценарии применения

     Линии для прецизионного нанесения клея и промышленных покрытий. Оборудование для контроля натяжения пленки, проволоки и текстиля для полиграфической, литиевой аккумуляторной и текстильной промышленности. Высокоскоростное оборудование для позиционирования цилиндров, гидравлические пневматические прессы и автоматизация переноса. Лабораторные измерительные приборы и схемы длительного поддержания давления. Прецизионные пневматические платформы для полупроводниковой, электронной сборки и чистых помещений.

Сравнение производительности моделей: IR412 VS IR201 VS ARJ310

Краткое изложение одним предложением

     IR412-04-X32 — это SMC-совместимый прецизионный пилотный регулятор большого калибра с индивидуальным задним выпуском X32 и сверхнизким расходом воздуха, который служит лучшим решением для управления давлением для высокоточного точного дозирования, регулировки натяжения и систем автоматизации позиционирования.
