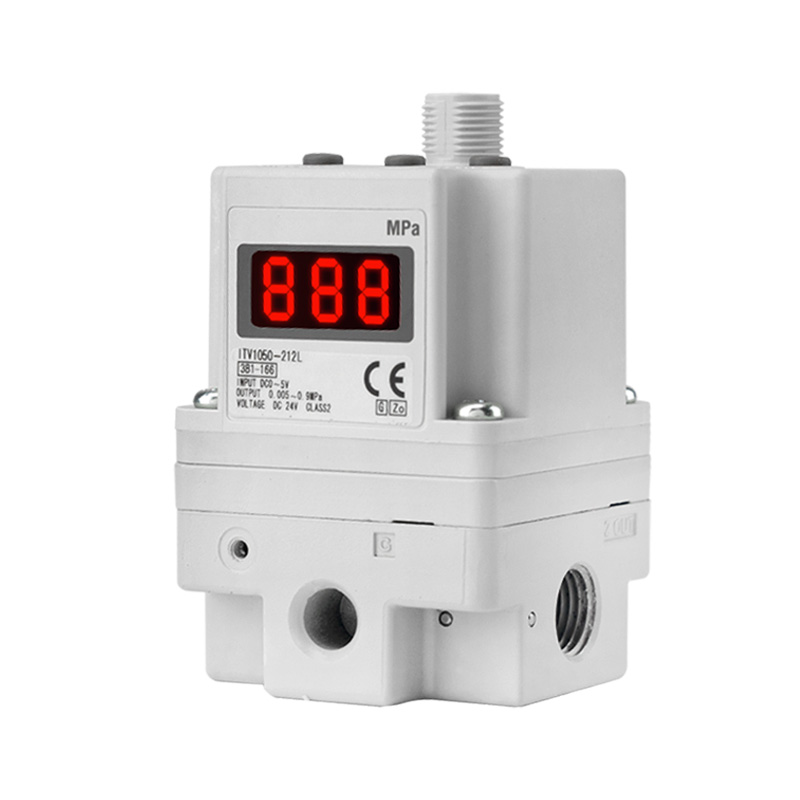

Электропневматический пропорциональный клапан с высоким расходом серии ITV

Бренд: SOLH от Richge Technology

Позиционирование продукта и принцип работы

   1. Позиционирование продукта

     Электропневматический пропорциональный клапан с высоким расходом серии SOLH ITV представляет собой сменный электропневматический преобразователь SMC. Он осуществляет бесступенчатую непрерывную регулировку давления воздуха с помощью электрических сигналов управления, полностью заменяя ручные редукционные клапаны для достижения автоматического, высокоточного дистанционного регулирования давления, и специально оптимизирован для тяжелых контуров подачи воздуха с большим расходом.

   2. Основная функция и принцип

     -- Основная функция: преобразование электрического сигнала управления в бесступенчатое регулируемое давление воздуха для автоматического и дистанционного регулирования давления.

     -- Принцип работы: Электропневматическая пропорциональная система обратной связи с замкнутым контуром. Встроенный датчик давления контролирует выходное давление в режиме реального времени и автоматически корректирует отклонения, обеспечивая исключительную точность управления и высокую скорость реагирования.

     -- Класс защиты окружающей среды: IP65, защита от пыли и брызг, стабильная работа в суровых условиях промышленного цеха.

Краткая справочная таблица моделей серии с высоким расходом

Универсальные общие технические характеристики

     -- Применимая жидкость: сухой сжатый воздух.

     -- Максимальное давление подачи на входе: 1,0 МПа

     -- Температура окружающей среды и среды: -5 ~ +60 ℃

     -- Источник питания: 24 В постоянного тока ± 10% (частичные версии поддерживают 12–15 В постоянного тока)

     -- Потребляемая мощность: ≤4 Вт (модели, оборудованные связью)

     -- Выходной сигнал монитора: аналоговый, 1–5 В постоянного тока, линейный с фактическим выходным давлением.

     -- Варианты резьбы порта: параллельная резьба Rc / NPT / G, быстросъемные фитинги опционально.

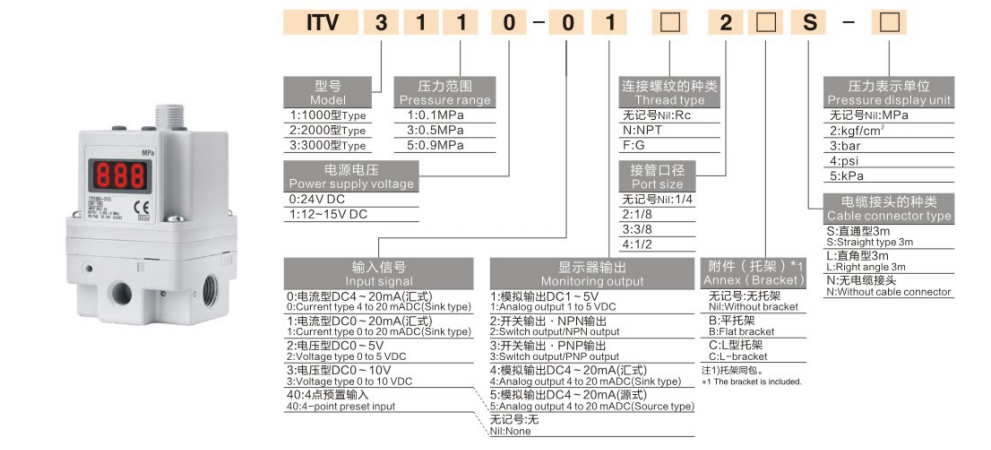

Типы входных сигналов и определение суффикса модели

  1. Доступные сигналы управления

     -- Аналоговый вход (основной): сигнал напряжения постоянного тока 0–10 В, сигнал тока 4–20 мА.

     -- Многоступенчатая предустановка: 4-точечная/16-точечная функция предварительной настройки фиксированного давления ввода-вывода.

     -- Связь по полевой шине: RS-232C, CC-Link, DeviceNet, PROFINET, EtherNet/IP (требуется специальная плата связи)

 2. Пример кода модели: ITV2050-31F2BN3.

     -- ITV2050: серия ITV2000 со средним расходом

     -- 31: резьба порта G1/4

     -- F: Плоский монтажный кронштейн

     -- 2: аналоговый вход напряжения постоянного тока 0–10 В.

Основные преимущества продукта

  1. Значительно улучшенная производительность при высоком расходе.

     -- Максимальная пропускная способность увеличена примерно в 5 раз по сравнению со стандартной серией ITV с малым расходом, что идеально удовлетворяет требованиям быстрого возвратно-поступательного движения цилиндров большого диаметра и многоцилиндрового синхронного оборудования.

  2. Превосходная высокая точность и долговременная стабильность.

     -- Точность управления в пределах ± 1% от полной шкалы, сверхбыстрая скорость отклика и незначительные колебания давления, идеально подходят для точной сборки, обработки полупроводников, автоматического нанесения покрытий и других производственных линий высокого стандарта.

  3. Компактный и легкий оптимизированный контур.

     -- Вес модели ITV2100 уменьшен на 19 % по сравнению с предыдущим поколением, гибкий кронштейн и монтаж на основании позволяют разместить установку в ограниченном пространстве.

  4. Удобная интеллектуальная работа.

     -- Встроенный светодиодный цифровой дисплей высокой яркости для визуализации значения давления в реальном времени; оснащен алгоритмом самодиагностики и выходом сигнализации о неисправности для упрощения устранения неполадок и обслуживания на месте.

Типичные сценарии промышленного применения

     -- Контроль давления для цилиндров большого расхода и пневматических приводов: упаковочные машины, автоматическое дозирующее и склеивающее оборудование.

     -- Многоступенчатое автоматическое переключение давления: сварочное оборудование, клепальные станции, системы контроля натяжения пленки и проволоки.

     -- Сверхточные пневматические технологические контуры: производство полупроводников, оптические испытания, прецизионное медицинское оборудование для автоматизации.

     -- Централизованная дистанционная регулировка давления на автоматизированных производственных линиях: замена нескольких комплектов ручных регуляторов на универсальный цифровой контроль давления.

Рекомендации по выбору модели

     -- Выберите серию по требуемому расходу: ITV1100 для микро-малого расхода, ITV2100 для универсального среднего расхода, ITV3100 для тяжелого оборудования с высоким расходом.

     -- Подтвердите регулируемый диапазон давления, чтобы полностью удовлетворить все требования к рабочему давлению процесса (опционально, полный диапазон 0,005–0,9 МПа).

     -- Тип сигнала управления соответствием: аналоговое напряжение постоянного тока 0–10 В в качестве стандартного выбора; выберите специальную плату связи, если требуется цифровое управление по полевой шине

     -- Подтвердите форму монтажа: крепление на основании/боковое крепление/крепление на кронштейне в соответствии с расположением воздухопровода на объекте.

Краткое изложение одним предложением

     Электропневматический пропорциональный клапан SOLH ITV с высоким расходом обеспечивает бесступенчатую цифровую регулировку давления с помощью электрических сигналов управления, оснащен сверхбольшой пропускной способностью, промышленной защитой IP65 и многотипными аналоговыми/полевыми сигнальными интерфейсами, выступая в качестве основного компонента управления для дистанционного, высокоточного регулирования давления воздуха в больших объемах во всех автоматизированных пневматических системах.
