5/2-ходовой механический клапан серии M5 | Ход резьбы M5 и ручной регулирующий клапан

Бренд: SOLH от Richge Technology | 5/2-ходовой механический и ручной регулирующий клапан с пружинным возвратом и резьбой M5×0,8

1. Обзор продукта

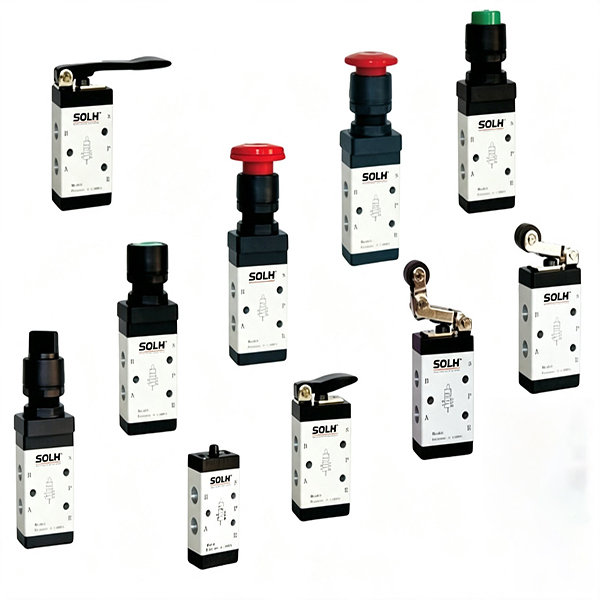

     Серия SOLH M5 — профессиональная5/2-ходовой механический клапан золотникового типа с унифицированным интерфейсом с мелкой резьбой M5×0,8. Благодаря конструкции без катушек, он реализует реверс воздушного контура исключительно за счет внешней механической силы и автоматического пружинного сброса. Широко применяется для позиционирования ограничения хода цилиндра, обратной связи на месте и ручного пневматического управления запуском и остановкой оборудования. Полная серия охватывает два основных типа: механический спусковой крючок (ролик/плунжер) и ручное управление (кнопка/рычаг). Он полностью взаимозаменяем с серией AirTAC M5 и универсальными бытовыми механическими клапанами для прямой замены.

  1.1 Стандартное определение воздушного порта

     • П-порт: Главный вход сжатого воздуха

     • Рабочие порты A/B: Соединение с цилиндрами двойного действия для телескопического управления.

     • Двойные выпускные порты R1/R2: Боковые выпускные отверстия корпуса клапана, напрямую совместимые с установкой микроглушителя для снижения шума и предотвращения пыли.

     • Основная функция: 5/2-ходовая конструкция с пружинным возвратом, автоматически возвращается в исходное состояние после снятия внешней силы.

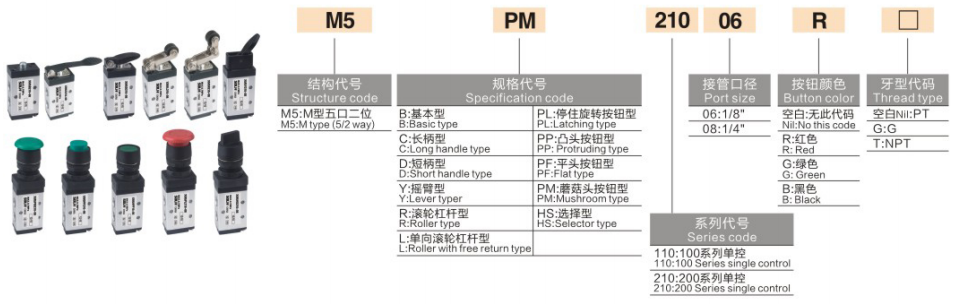

2. Кодирование модели и руководство по выбору типа головки (основная основа выбора)

 1. Единое правило кодирования: М5【Главный код】-05 (05 означает унифицированный порт с резьбой M5 для всей серии)

 2. Пример модели: М5R-05 | 5/2-ходовой механический клапан с роликовым рычагом и стандартным отверстием с резьбой M5

3. Основные технические параметры

4. Структурные основные преимущества

     • Сбалансированная структура катушки: Имеет сбалансированную конструкцию золотника, не подверженную воздействию противодавления источника воздуха. Для выполнения реверсивного действия требуется лишь небольшое внешнее усилие, обеспечивающее чувствительную и легкую работу.

     • Двойная разделенная конструкция выхлопной системы: Независимые двусторонние выхлопные каналы R1/R2 с внешней планировкой. Непосредственно установите микроглушители для эффективного снижения шума и пылеизоляции, обеспечивая стабильную долгосрочную работу.

     • Многоугольная установка: Верхняя и нижняя части корпуса клапана снабжены монтажными отверстиями, обеспечивающими установку под произвольным фиксированным углом для адаптации к различным компоновкам пространства для оборудования.

     • Универсальная взаимозаменяемость полной серии: Унифицированный общий размер корпуса клапана для всей серии M5, совместимый с основанием коллектора той же спецификации для бесплатной замены и модульной сборки.

5. Опорные аксессуары и основание коллектора

     • Основание коллектора M5 (M5M): Многорычажные коллекторные плиты 1F/2F/3F, обеспечивающие централизованную подачу воздуха через P-порт, заменяющие разбросанные одноклапанные трубопроводы для упрощения компоновки контура.

     • Вспомогательные средства: Переходные прямые фитинги от M5 до G1/8, микроглушители M5, быстроразъемные соединения M5 (соответствующие воздушным трубам φ3/φ4), фиксированные монтажные кронштейны.

6. Различие в выборе: механический клапан M5 и S3.

7. Классические прикладные схемы

     • Контроль предела цилиндра: Перегородка цилиндра приводит в действие роликовый механический клапан M5R, выдает управляющий воздушный сигнал для управления электромагнитным клапаном 4 В, осуществляя автоматический реверс, когда цилиндр достигает заданного положения.

     • Ручное управление старт-стоп: Грибовидный кнопочный клапан M5PP напрямую управляет телескопическим действием небольших цилиндров двойного действия для ручного управления на месте.

     • Обнаружение инструментов сборочной линии: Клапан с верхним штоком плунжера M5B действует как переключатель обнаружения формы на месте, реализуя автоматическое пневматическое логическое срабатывание для позиционирования инструмента.

Краткое изложение одним предложением

     Серия SOLH M5 представляет собой полнофункциональный 5/2-ходовой механический клапан с пружинным возвратом и унифицированной резьбой M5×0,8. Объединяя механическое ограничение хода и несколько режимов ручного управления, он отличается чувствительным действием, долговечностью и универсальной взаимозаменяемостью, являясь предпочтительным компонентом микропневматического управления для обратной связи по сигналу цилиндра и ручного пневматического переключения оборудования.
