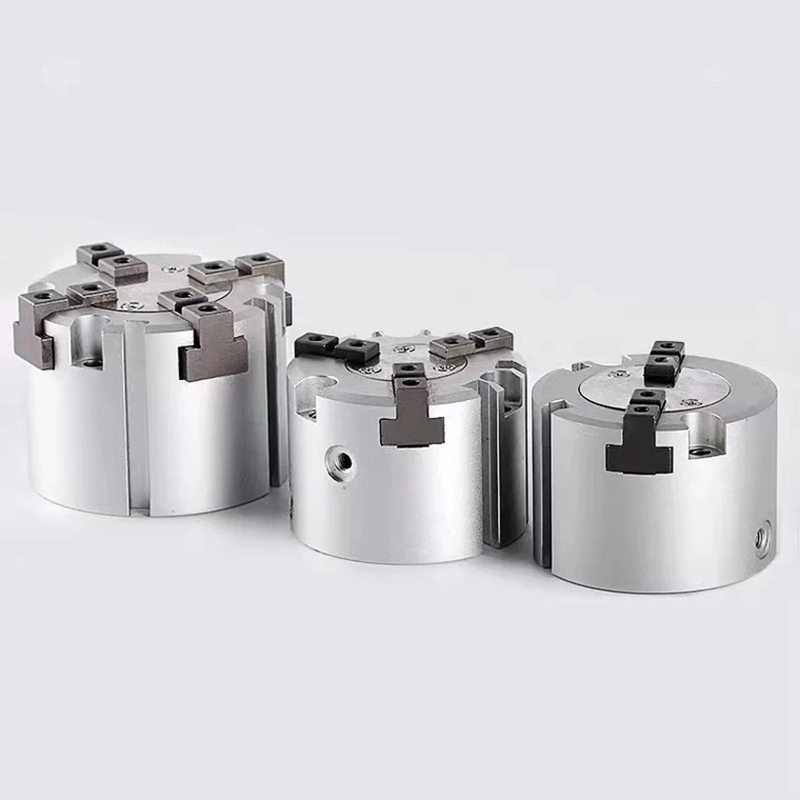

Концентрические пневматические захваты серии MHS3/MHS4 (полый центрирующий патрон с клиновым кулачком)

Бренд: SOLH от Richge Technology

Обзор серии

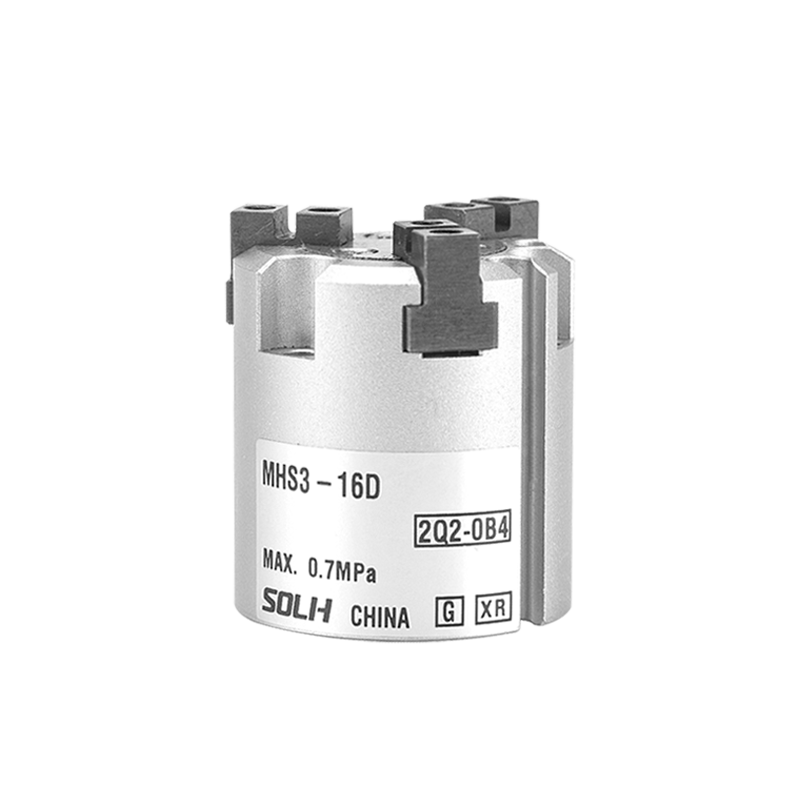

     -- MHS3: 3-х кулачковый концентрический параллельный захват с приводом от клинового кулачка. Предназначен для зажима валов, дисков и круглых заготовок со сверхвысокой соосностью.

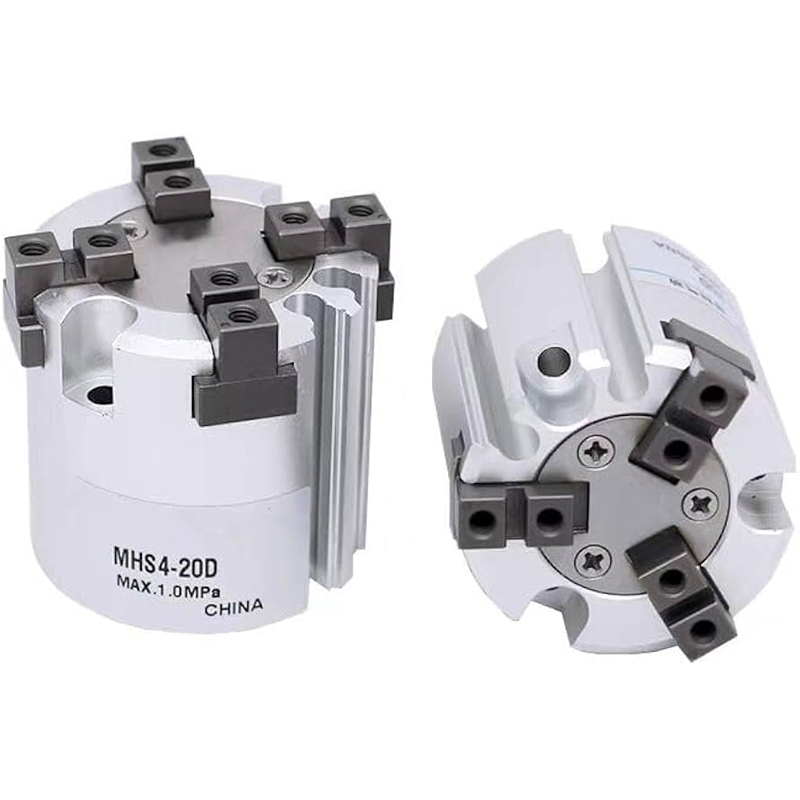

     -- MHS4: 4-х кулачковый ортогональный параллельный захват для квадратных, прямоугольных и нестандартных деталей, стабильный зажим для предотвращения прогиба и наклона.

     -- Режим привода: двойного действия (D) в стандартной комплектации; одностороннего действия, нормально закрытый/нормально открытый, опционально.

     -- Структура: клиновая кулачковая передача, встроенное магнитное кольцо, центральное полое сквозное отверстие, износостойкая конструкция высокой жесткости, работа без масла.

     -- Точность позиционирования: точность повторного позиционирования ± 0,01 мм, последовательное центральное позиционирование без смещения.

Основные структурные преимущества

  1. Высокоточный самоцентрирующийся клиновой кулачок.

     -- Все челюсти синхронно открываются и закрываются, имея одинаковую центральную точку; круглые детали реализуют автоматическое центрирование без эксцентриситета.

  2. Центральное сквозное полое отверстие.

     -- Позволяет прокладывать воздушные трубки, оптоволокно или штифты выталкивателя; подходит для заготовок втулок, деталей валов и сквозных процессов вырубки.

  3. Компактный низкопрофильный легкий корпус.

     -- Небольшая общая высота идеально подходит для плотной установки на концевом эффекторе робота.

  4. Сильное сопротивление боковой силе.

     -- Идеально подходит для запрессовки, установки пробок и загрузки станков внешней силой нагрузки.

  5. Встроенное магнитное кольцо для отверстий всех размеров.

     -- Совместим с магнитными переключателями серии M9B/M9BW для определения полностью открытого/полностью закрытого состояния.

  6. Полный диапазон отверстий: φ16/20/25/32/40/50/63/80/100/125 мм.

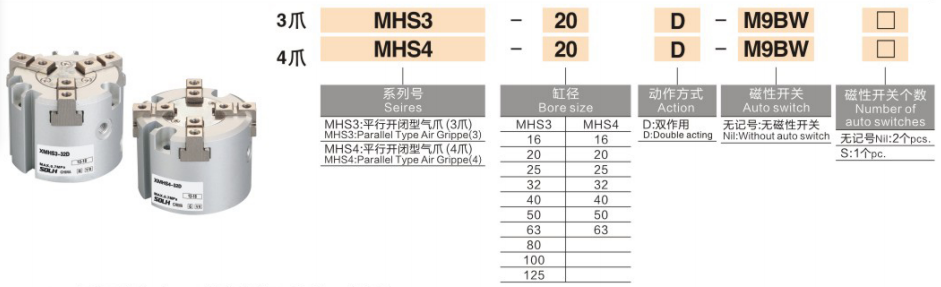

Полное правило именования модели

  1. Пример модели: MHS3-32D-M9BW.

  2. Примеры стандартных заказов

     -- MHS3-25D: 3-захватный, φ25, двойного действия, без магнитного переключателя

     -- MHS4-40D-2M9B: 4-кулачковый, φ40, двойного действия, оснащен двумя магнитными переключателями M9B.

Общие стандартные технические характеристики (испытательное давление: 0,5 МПа)

  1. Общие параметры

     -- Диапазон рабочего давления: 0,15 ~ 0,6 МПа

     -- Температура окружающей среды: -10 ~ 60 ℃ (без обледенения внутри воздушного трубопровода)

     -- Максимальная рабочая частота: 120 циклов в минуту

     -- Точность повторного позиционирования: ± 0,01 мм

     -- Смазка: безмасляная конструкция, подходит для чистых производственных сред.

  2. Таблица силы зажима и одностороннего хода

Сравнение выбора: MHS3 против MHS4

Способы монтажа и типичные сценарии применения

  1. Варианты монтажа

     -- Фиксируется торцевыми винтами + боковыми позиционирующими штифтами, универсальны для установки робота EOAT.

     -- Центральное сквозное отверстие обеспечивает выброс выталкивателя; поддержка как внутреннего расширения, так и внешнего зажима

  2. Типичные промышленные применения

     -- Загрузка и разгрузка станка: захват заготовок вала и диска

     -- Электроника 3C: круглые клеммы, квадратные чипы, миниатюрное оборудование.

     -- Упаковочная промышленность: корпуса бутылок, позиционирование трубчатых и цилиндрических материалов.

     -- Процессы сборки и запрессовки: прессование подшипников, вставка втулки вала, концентрическая сборка.

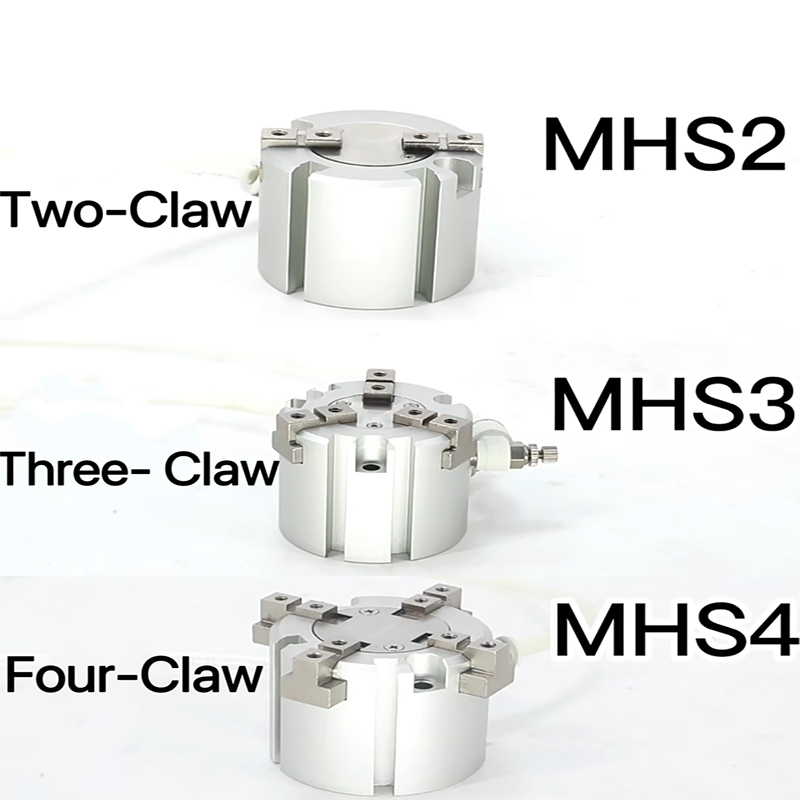

Полная классификация продуктов семейства MHS

     -- MHS2: 2 параллельных кулачка — для плоских пластин и плоских заготовок

     -- MHS3: 3 концентрических кулачка — предпочтительное решение для всех круглых деталей.

     -- MHS4: 4 ортогональных кулачка — предпочтительное решение для квадратных и прямоугольных деталей.

     -- MHSJ3: Оснащен пылезащитной крышкой — для работы в пыльных и суровых условиях мастерской.

     -- MHSH3: Удлиненное полое сквозное отверстие — предназначено для непрерывной сквозной обработки.

Краткое изложение одним предложением

     Самоцентрирующиеся полые пневматические захваты с клиновым кулачком SOLH MHS3 с 3 и 4 захватами обеспечивают высокоточное концентрическое позиционирование ±0,01 мм с дополнительной конфигурацией одинарного/двойного действия и центральным сквозным отверстием, совместимым с магнитными переключателями серии M9; MHS3 для круглых деталей вала/диска, MHS4 для квадратных и прямоугольных компонентов, широко используемых при загрузке станков, автоматизации 3C и станциях точной запрессовки.
