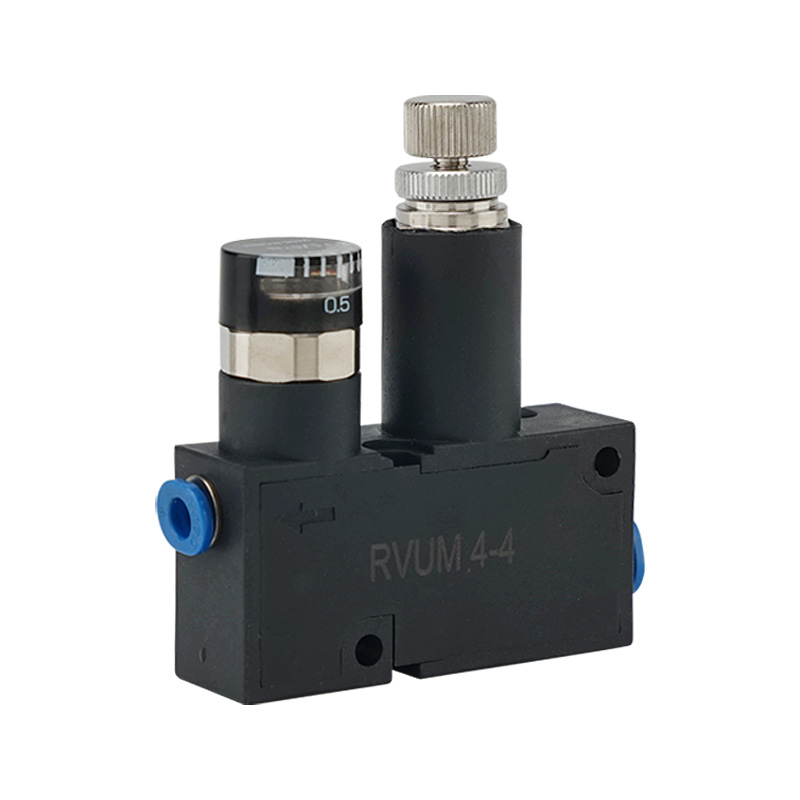

Мини-клапан регулятора давления серии RVUM | Компактный поршневой редукционный клапан прямого действия с фитингом в одно касание

Бренд: SOLH от Richge Technology | Сверхкомпактный прецизионный пневматический регулятор давления

1. Обзор продукта

     Серия SOLH RVUM – этосверхкомпактный микроклапан регулятора давления поршневого типа прямого действия, специально разработанный для миниатюрных пневматических цепей с ограниченным пространством. Он поддерживает конструкции как с рельефным (стандартным), так и без рельефного типа, предлагая гибкие варианты прямого или коленчатого соединения, встроенные фитинги одним касанием и прецизионную регулировку давления 0,1–0,8 МПа. Благодаря сверхмалой и легкой конструкции, разнообразным методам монтажа и стабильному выходному давлению он широко применяется в прецизионных сценариях с малыми расходами, таких как дозирование, вакуумная адсорбция и микропродувка воздухом, выступая в качестве оптимального решения по стабилизации давления для миниатюрного автоматизированного оборудования.

2. Основное позиционирование и принцип работы

     • Структурное проектирование: Применяет высокоточную конструкцию поршня прямого действия, доступную в двух версиях: стандартного типа с предохранительным клапаном и дополнительного типа без сброса давления, отвечающего разнообразным требованиям регулирования давления в контуре.

     • Прецизионная стабилизация давления: Максимальное входное давление достигает 0,9 МПа, стабильное регулируемое выходное давление находится в диапазоне от 0,1 МПа до 0,8 МПа. Конструкция сбросного типа автоматически стравливает воздух из-под избыточного давления для поддержания постоянного давления на выходе.

     • Применимая среда: Чистый сжатый воздух, обеспечивающий работу безмасляной смазки, полностью адаптирующийся к чистым и точным пневматическим рабочим средам.

3. Выдающиеся характеристики продукта

  3.1 Ультракомпактный и легкий корпус

     Весь корпус клапана имеет миниатюрную интегрированную конструкцию с чрезвычайно малым занимаемым пространством. Он идеально подходит для встроенной установки оборудования, монтажа на панели и размещения в узком пространстве, обеспечивая оптимизацию нулевого пространства для миниатюрных пневматических систем.

  3.2 Гибкий трубопровод для фитинга одним нажатием

     Порты IN и OUT поддерживают свободное переключение прямых и коленчатых типов. Совместим с пневматическими трубками метрического диаметра 4/6 и дюймового диаметра 5/32 дюйма/1/4 дюйма. Установка подключаемого модуля без инструментов значительно повышает эффективность трубопроводов и модификаций на месте благодаря высокой совместимости.

  3.3 Высокоточное регулирование стабильного давления

     Профессиональный манометр 0–0,8 МПа имеет точность регулирования ±5 % от шкалы. Он обеспечивает сверхстабильное выходное давление для прецизионных сценариев с малым расходом, таких как автоматическое дозирование, вакуумная адсорбция заготовки, микропродувка воздухом и контроль позиционирования, эффективно избегая колебаний давления, влияющих на точность продукта.

  3.4 Различные способы монтажа

     Поддерживает независимую прямую установку и установку интегрированного кластера. Он может гибко адаптироваться к различным требованиям к компоновке оборудования, реализуя одноточечное независимое регулирование давления и многоконтурное интегрированное централизованное управление давлением.

  3.5 Долговечность и надежность

     Корпус клапана изготовлен из высокопрочного алюминиевого сплава и полимерного материала, обладающего превосходной коррозионной стойкостью и структурной стабильностью. Рабочая температура варьируется от 0 ℃ до 60 ℃ (незамерзающая среда), что обеспечивает стабильную работу в течение длительного цикла в сценариях промышленного производства.

4. Общие технические характеристики

5. Правила кодирования моделей и примеры выбора

  5.1 Полное определение модели

     Стандартный формат модели: RVUM - [Спецификация трубки] - [Спецификация трубки] - [Суффикс]

     • РВУМ: Код серии сверхкомпактного мини-регулятора давления поршневого типа.

     • Код спецификации трубки: 04=диаметр 4 мм, 06=диаметр 6 мм, 08=диаметр 8 мм

     • Суффикс А: Оснащен прецизионным манометром.

 5.2 Общие случаи применения модели

     • РВУМ6-6: Базовая модель с прямым входом φ6 + прямым выходом φ6, для обычных миниатюрных пневматических контуров.

     • РВУМ6-6-А: Прямой вход и выход φ6 со встроенным манометром, обеспечивающий визуальную регулировку давления.

     • РВУМ4-6: прямой вход φ4 + коленчатый выход φ6, асимметричная модель малого калибра для трубопроводов с узким пространством и микропотоками.

6. Типичные сценарии применения

     • Оборудование и приспособления для микроавтоматизации: Широко используется в электронном оборудовании 3C, медицинских приборах, небольших роботизированных манипуляторах и прецизионных приспособлениях.

     • Прецизионное управление малым расходом: Профессионал для автоматического дозирования, вакуумной адсорбции заготовок, микрообдувки воздухом и точного контроля давления позиционирования.

     • Компактная интегрированная система: Идеально подходит для встроенного в оборудование оборудования, встроенного монтажа в панель и многоконтурных кластерных интегрированных пневматических систем.

     • Задний контур электромагнитного клапана: Устанавливается непосредственно после электромагнитных клапанов для снижения вторичного давления и стабильного выходного давления, исключая колебания давления воздуха.

7. Руководство по сравнению серий продуктов и выбору

Краткое изложение одним предложением

     Мини-регулятор давления серии SOLH RVUM сочетает в себе сверхкомпактный размер, гибкий трубопровод одним касанием и прецизионную регулировку давления 0,1–0,8 МПа, что является наиболее подходящим высокостабильным решением для стабилизации давления для микропневматических контуров с ограниченным пространством и прецизионного автоматизированного оборудования с малым расходом.
