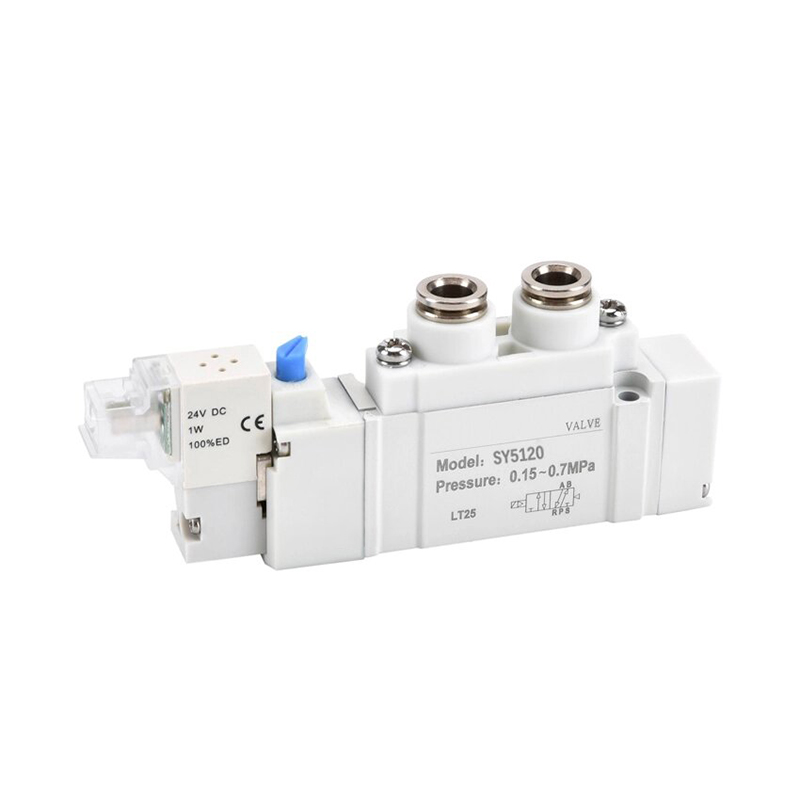

5-портовый электромагнитный клапан с пилотным управлением серии SY

Бренд:SOLH от Richge Technology

Позиционирование продукта

     Серия SOLH SY — это массовый 5-портовый электромагнитный клапан с пилотным управлением, отличающийся сверхкомпактным корпусом, сверхнизким энергопотреблением и значительно улучшенной пропускной способностью. Он служит основным компонентом управления направлением возвратно-поступательного движения цилиндров и переключения пневматических цепей на всем автоматизированном производственном оборудовании и полностью взаимозаменяем с оригинальной серией SMC SY.

Полная классификация размеров серии и область применения

Технические характеристики универсального ядра

  1. Типы цепей:

     -- 5/2-ходовой (одинарный пружинный возврат/двойная фиксирующая катушка);

     -- 5/3-ходовой (3 центральные функции: центральный закрытый/центральный выпуск/центральная подача давления)

  2. Диапазон рабочего давления

     -- Внутренний пилот: 0,1 ~ 0,7 МПа.

     -- Внешний пилот (совместим с вакуумом): -100 кПа ~ 0,7 МПа.

  3. Рабочая температура: -10 ~ 50 ℃ (без обледенения в источнике воздуха).

  4. Потребляемая мощность катушки: стандартная катушка 0,35 Вт; энергосберегающая маломощная катушка всего 0,1 Вт

  5. Степень защиты: штекерный разъем IP65; монтажное основание коллектора IP67

  6. Срок службы: катушка с уплотнением зазора до 200 миллионов циклов; эластичное уплотнение до 70 миллионов циклов

  7. Стандартные варианты напряжения: 12 В постоянного тока/24 В постоянного тока (массовый основной поток); 110 В переменного тока/220 В переменного тока

Структурные и основные преимущества производительности

  1. Быстросъемная конструкция крепления коллектора

     -- Непосредственно защелкивается на основании коллектора серии SS5Y, быстрая сборка и разборка, простое обслуживание одного клапана без демонтажа всего клапана.

  2. Сверхнизкая энергосберегающая катушка.

     -- Дополнительная маломощная катушка мощностью 0,1 Вт, низкое тепловыделение, идеально подходит для длительных условий непрерывной работы под напряжением, что значительно снижает затраты на заводской сжатый воздух и электроэнергию.

  3. Значительно оптимизированный литник с высоким расходом.

     -- Внутренняя оптимизированная конструкция, пропускная способность увеличена примерно на 80% по сравнению с электромагнитными клапанами старого поколения, что обеспечивает более высокую скорость выдвижения/втягивания цилиндра без потери давления.

  4. Встроенный экран пилотного фильтра.

     -- Встроенная крошечная сетка фильтра на входе пилотного клапана блокирует пыль и загрязнения, эффективно снижая частоту отказов золотника от заклинивания и продлевая срок службы.

  5. Многонаправленная гибкая компоновка портов.

     -- Воздушные порты доступны в трех направлениях сбоку/сверху/снизу, позволяют свободно регулировать прокладку трубок, чтобы избежать механических помех внутри компактных корпусов оборудования.

  6. Модульная интеграция клапанного блока

     -- Идеально сочетается с многостанционными коллекторными основаниями серий SS5Y3 / SS5Y5 / SS5Y7 / SS5Y9, обеспечивает централизованную унифицированную подачу и вытяжку воздуха, аккуратную схему проводки и экономит место для установки в шкафу.

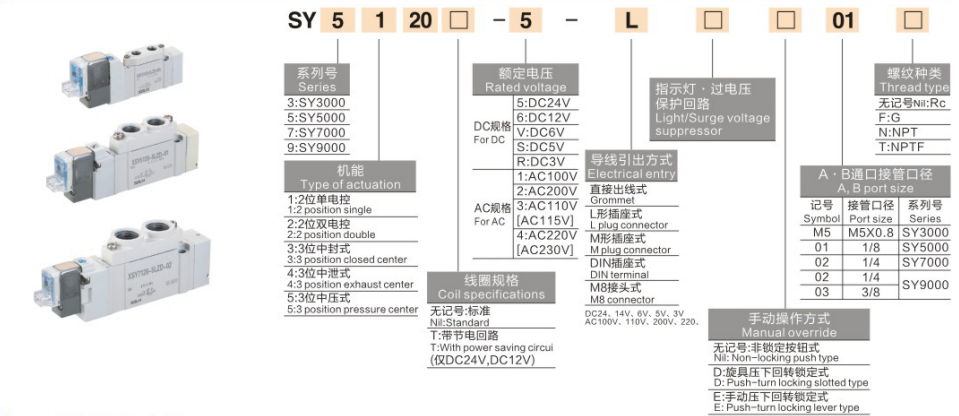

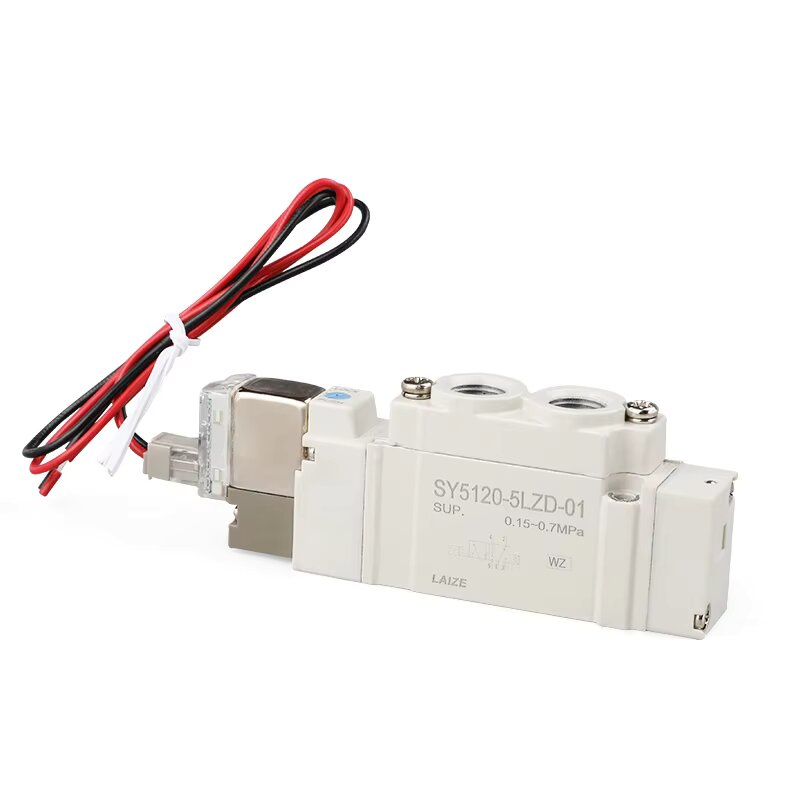

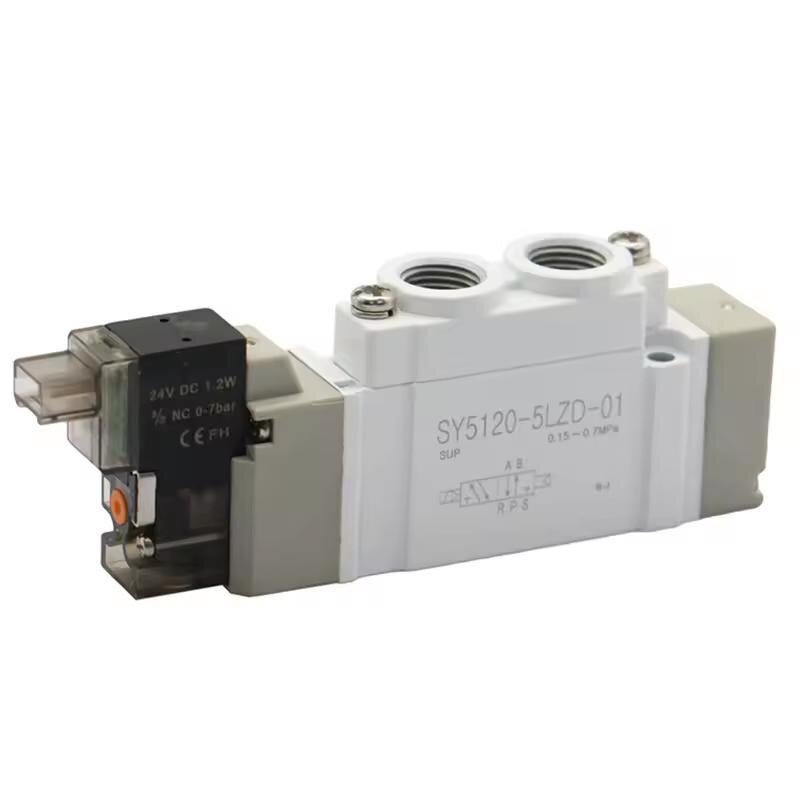

Полное правило кодирования модели (пример: SY5120-5LZD-01)

  1. SY: Серийный код 5-ходового электромагнитного клапана с пилотным управлением.

  2. 5: Номер серии размера (5 = средняя серия SY5000)

  3. 1: Код функции цепи

     1 = возврат одинарной пружины 5/2;

     2 = 5/2 катушка с двойной фиксацией;

     3 = 5/3 трехпозиционный клапан

  4.2: Внутренний структурный базовый код

  5. 0: Стандартный тип крепления к основанию.

  6. 5: Код напряжения катушки (5 = 24 В постоянного тока, основной поток)

  7. LZ: конфигурация разъемов и защиты.

     L = Г-образная розетка; Z = встроенный светодиодный индикатор + схема защиты от перенапряжения

  8. D: Код ручного управления (поворотная стопорная отвертка)

  9. 01: Размер резьбы порта (01 = Rc1/8").

Типичные сценарии промышленного применения

     -- Автоматизированные сборочные производственные линии, прецизионное полупроводниковое оборудование, упаковочное оборудование.

     -- Автомобильные штамповочные и сварочные производственные линии, инструменты для медицинских испытаний

     -- Пневматические роботизированные захваты, линейные направляющие цилиндры, поворотные индексирующие приводы

     -- Переключение цилиндра вперед/назад, включение-выключение пневматической цепи и управление регулировкой скорости.

Одно предложение

     5-портовый электромагнитный клапан с пилотным управлением серии SOLH SY охватывает полноразмерный диапазон SY3000/SY5000/SY7000/SY9000 с энергосберегающей катушкой мощностью 0,1 Вт, степенью защиты от пыли и влаги IP65/IP67, расходом на 80 % выше, чем у старых моделей, совместимостью с подключаемым коллектором SS5Y, универсальным компактным распределительным клапаном для автоматизации цилиндров в электронике, автомобилестроении, упаковочном и медицинском оборудовании.
