Пневматический регулирующий клапан серии VCC | 2/3-ходовой

Пневматический регулирующий клапан серии VCC | 2/3-ходовой пилотный клапан для жидкостей на водной основе и растворителей

Бренд: SOLH от Richge Technology | Коррозионностойкий клапан переключения жидкости с низким содержанием остатков

1. Обзор продукта

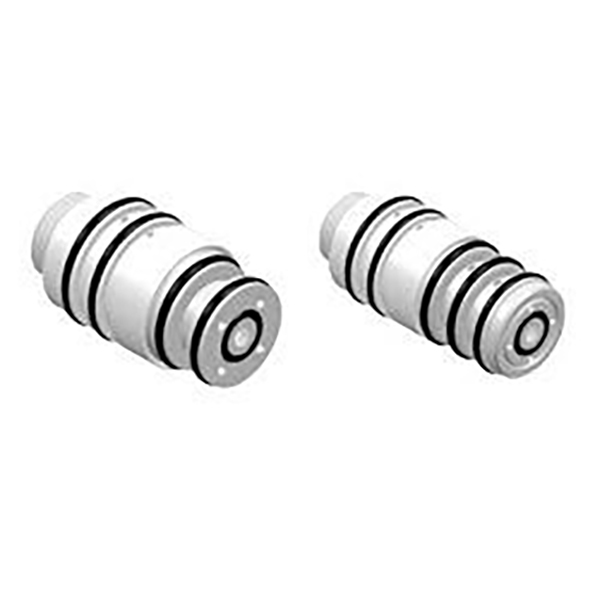

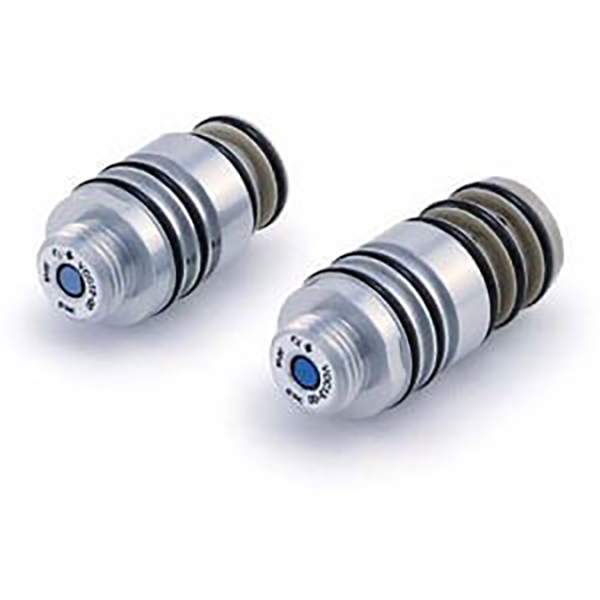

     Серия SOLH VCC представляет собойпрофессиональный клапан переключения жидкости с пилотным управлением, специально разработанный для жидкостей на водной основе и на основе растворителей. Он предлагает два конструктивных типа: 2-ходовой (VCC12/VCC12D) и 3-ходовой (VCC13), предназначенный для переключения и управления краской, чернилами и чистящей жидкостью в линиях распыления и системах подачи жидкости. Благодаря конструкции диафрагмы, полностью выполненной из ПТФЭ, с нулевым трением скольжения, он эффективно уменьшает остатки жидкости и закупорку при отверждении краски. Обладая превосходной коррозионной стойкостью, сверхнизкими остаточными характеристиками и искробезопасным пневматическим приводом, он является идеальным компонентом управления чистотой для автоматического распыления, многоцветного переключения, распределения лабораторных жидкостей и различных условий работы с химическими жидкостями.

2. Основные модели и функции приложения

3. Основные характеристики продукта

  3.1 Превосходная мульти-средняя устойчивость к коррозии

     Все детали, контактирующие с жидкостью, изготовлены из высокоэффективных уплотнительных материалов из ПТФЭ (тефлона), ПЭЭК и нержавеющей стали. Общая структура устойчива к краскам на водной основе, органическим растворителям (таким как бутилацетат), чистящим средствам и различным химическим средам, не набухая, не старея и не загрязняя среду. Он полностью соответствует строгим стандартам чистоты для автомобильной, электронной, пищевой и медицинской промышленности.

  3.2 Мембрана из ПТФЭ. Нулевое трение скольжения, очень низкий уровень остатков и легкая очистка.

     Инновационная конструкция диафрагмы исключает традиционные компоненты сердечника скользящего клапана. Жидкость контактирует только с гладкой поверхностью диафрагмы из ПТФЭ, что позволяет полностью избежать заклинивания сердечника клапана и остатков отвердевшей краски. Он обеспечивает тщательную очистку во время замены жидкости/краски, что значительно сокращает отходы материала и время простоя оборудования, а также повышает эффективность непрерывного производства.

  3.3 Чистый пневматический привод, безопасная и стабильная работа

     Принимает пилотный пневматический режим управления со стабильным диапазоном управляющего давления 0,4–0,7 МПа. Никакие электрические компоненты не участвуют в рабочем процессе, нулевой риск возникновения электрического искры, искробезопасность для легковоспламеняющихся и взрывоопасных сред, таких как цеха нанесения покрытий и линии химического производства. Он отличается быстрым и плавным откликом и долговременной стабильной работой цикла.

  3.4 Компактная и легкая, гибкая комплексная установка

     Миниатюрный легкий дизайн корпуса адаптируется к установке манипулятора робота и узкому пространству для оборудования. Он поддерживает монтажную конструкцию коллектора с шагом 30 мм, в которой на одном основании можно установить до 2 клапанов. Возможна комбинированная установка 2-ходовых и 3-ходовых клапанов, что эффективно экономит пространство для установки и упрощает прокладку трубопровода на объекте.

  3.6 Сверхдолгий срок службы и высокая надежность

     Оптимизированная конструкция диафрагмы и уплотнения повышает износостойкость и защиту от старения. Срок службы достигаетболее 5 миллионов циклов в покрасочных условиях и10 миллионов циклов в рабочих условиях вода/воздух, полностью адаптируясь к долгосрочному непрерывному промышленному производству и снижая частоту и стоимость технического обслуживания оборудования.

  3.7 Универсальное подключение и надежная совместимость

     Оснащен стандартными разъемами серии VCK из нержавеющей стали SUS316L, совместимыми с трубками диаметром 6–12 мм. Дополнительные прямые, поворотные соединители на 45° и 90° обеспечивают гибкую регулировку направления трубопровода, идеально адаптируясь к сложным требованиям к прокладке трубопровода на объекте.

4. Полные технические характеристики

5. Типичные сценарии применения

     • Автоматизация распылительной промышленности: Линии распыления для автомобилей, бытовой техники и оборудования, поддерживающие быстрое переключение нескольких цветов и пропорциональный контроль двухкомпонентной краски.

     • Лаборатория и фармацевтическая промышленность: Прецизионное распределение жидкости, смешивание сред и переключение градиента для высокоэффективной жидкостной хроматографии и экспериментального испытательного оборудования.

     • Чистое промышленное производство: Контроль жидкости с нулевым содержанием остатков в электронике, пищевом и медицинском оборудовании, позволяющий избежать загрязнения среды и обеспечить чистоту производства.

     • Химическое и чистящее оборудование: Циклическое переключение и двухпозиционное управление органическими растворителями, чистящими средствами и промышленными рабочими средами.

Краткое изложение одним предложением

     Регулирующий клапан для воды/растворителя серии SOLH VCC отличается полной коррозионной стойкостью, мембранной конструкцией с нулевым скольжением и низким содержанием остатков, искробезопасным пневматическим приводом и сверхдлительным сроком службы, служит высокоэффективным и надежным решением для переключения жидкости для автоматического распыления, лабораторного точного распределения и сценариев управления чистыми химическими жидкостями.
