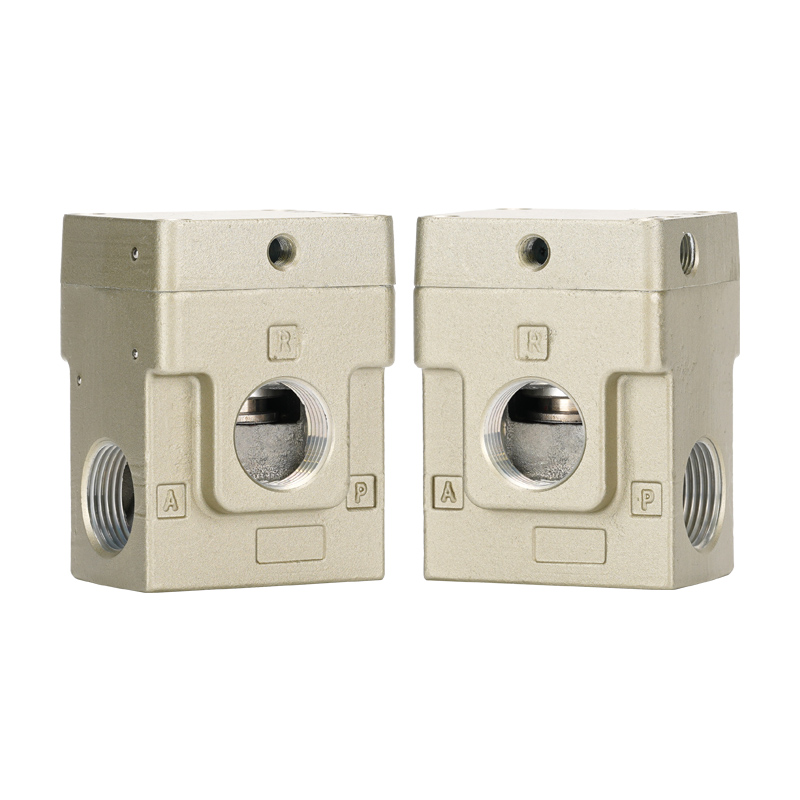

Трехходовой регулятор давления сброса высокого расхода серии VEX1

Бренд:SOLH от Richge Technology

Позиционирование продукта

     Серия VEX1 представляет собой высокоточный трехходовой регулятор давления предохранительного типа с высоким расходом, разработанный компанией Richge Technology под руководством SOLH. Он специализируется на поддержании стабильного постоянного давления, быстром выпуске и двух-/многоступенчатом регулировании давления для пневматических контуров, работающих в тяжелых условиях. Это основное решение для контроля давления в воздушных резервуарах высокого давления, системах продувки большого объема воздуха и оборудовании с приводом цилиндров большой мощности.

Основные характеристики продукта

1. Сверхвысокая пропускная способность (основное конкурентное преимущество)

     -- Вместо традиционной конструкции диафрагмы используется сбалансированная конструкция тарельчатого золотника, отличающаяся большим ходом открытия и сверхнизким сопротивлением потоку.

     -- Обеспечивает скорость потока в 3–5 раз выше, чем у обычных регуляторов серии AR, что обеспечивает мгновенную подачу тяжелого воздуха.

     -- Оснащен увеличенным выпускным отверстием для перелива для быстрого сброса давления, стабильного противодавления и эффективного подавления колебаний давления.

2. Высокоточная стабилизация давления.

     -- Гистерезис ≤ 0,03 МПа

     -- Повторяемость ≤ 0,01 МПа

     -- Чувствительность ≤ 0,01 МПа. Минимальные колебания давления, идеально подходят для прецизионного постоянного давления и условий работы с постоянным расходом.

3. Два дополнительных режима управления.

     -- Тип пневматического пилота (VEX1□00): Управляется внешним пневматическим сигналом P1, применим для дистанционного управления, взрывозащищенных мастерских и многоточечных систем переключения давления.

     -- Тип внешнего пилотного соленоида (VEX1□00+G): встроенная встроенная катушка пилотного соленоида с опциями 24 В постоянного тока / 220 В переменного тока для реализации автоматического электрического переключения давления.

4. Широкий регулируемый диапазон давления и высокое сопротивление давлению.

     -- Максимальное рабочее давление на входе: 1,0 МПа.

     -- Диапазон регулируемого давления настройки: Версия с пневматическим пилотом: 0,05 ~ 0,9 МПа Версия с электромагнитным пилотом: 0,05 ~ 0,7 МПа5. Удобство эксплуатации и широкая температурная адаптация. Свободная ориентация при монтаже без ограничения угла.

     -- Полностью не требующая смазки конструкция, совместимая с безмасляными контурами сухого воздуха.

     -- Диапазон рабочих температур: 0 ~ 50 ℃; Модель воздушного пилота расширена до 0 ~ 60 ℃, защита от конденсации

Полная таблица технических характеристик

Классификация моделей серий

     -- VEX110□: Малые размеры портов (01/02)

     -- VEX120□: размеры портов средние и малые (02 / 03)

     -- VEX130□: средние размеры портов (03/04/06/10)

     -- VEX170□: Большие размеры портов (10/12)

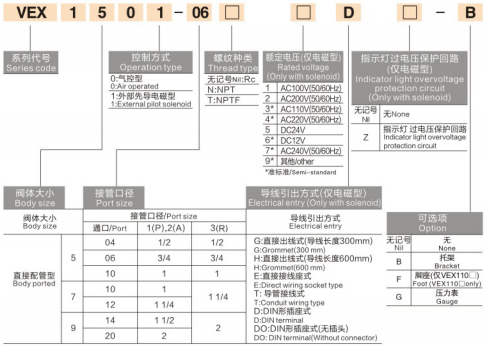

     -- VEX190□: Очень большие размеры портов (14/20)Пример кода моделиVEX1300-03G36-4-01

     -- 130 = Серия средних портов

     -- 0 = Тип воздушного пилота (1 = Тип пилотного клапана соленоидного типа)

     -- 03 = резьба порта 3/8 дюйма

     -- G36 = встроенный пилотный соленоид 24 В постоянного тока (дополнительная принадлежность)

Типичные сценарии применения

     -- Быстрая стабилизация давления и быстрый сброс давления для больших резервуаров для хранения воздуха.

     -- Высокопроизводительное воздуходувное оборудование: станции удаления промышленной пыли, сушки деталей и продувки воздухом.

     -- Мощные цилиндры и пневматические двигатели: стабильный привод с большим расходом для устранения падения давления в трубопроводе.

     -- Двухступенчатое/многоступенчатое регулирование давления: один регулятор для переключения нескольких давлений с помощью пневматических или электрических сигналов.

     -- Цепи балансировки и контроль натяжения: постоянное натяжение для производства пленки/проволоки, пневматическое балансировочное оборудование.

Краткое изложение одним предложением

     Сбалансированный тарельчатый трехходовой регулятор выпуска SOLH VEX1 сочетает в себе сверхвысокую пропускную способность, высокую точность уровня 0,01 МПа, встроенную функцию сброса давления и два режима пилотного управления воздухом/соленоидом, что служит оптимальным выбором управления давлением для тяжелых пневматических систем, требующих постоянной стабилизации давления, быстрого сброса давления и многоступенчатого переключения давления.
