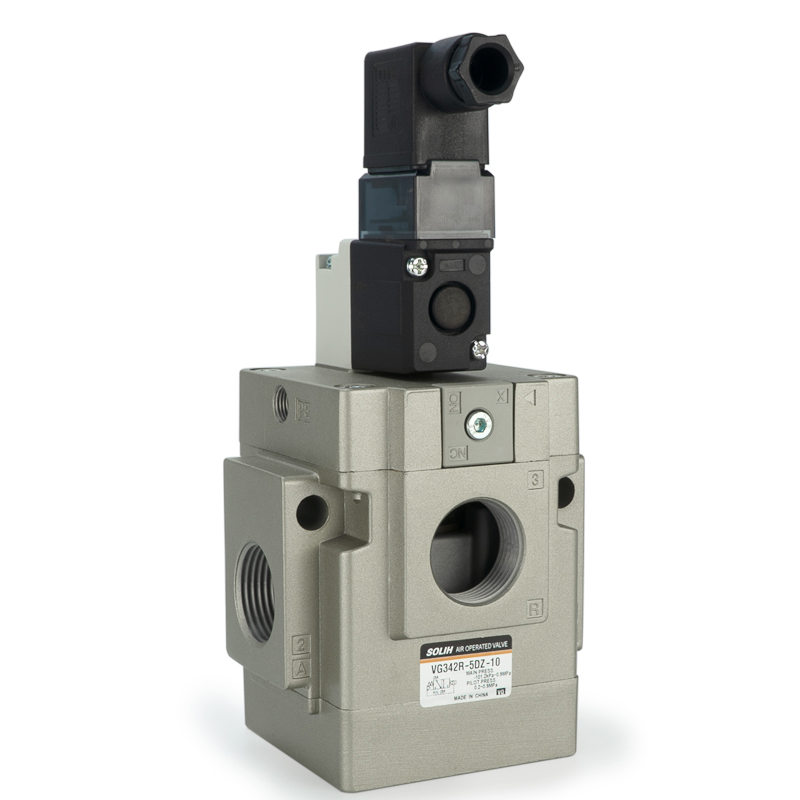

Трехходовой тарельчатый электромагнитный клапан с пилотным управлением серии VG342 | Вакуумный и пневматический регулирующий клапан с высоким расходом

Бренд: SOLH от Richge Technology | 3-портовый пневматический электромагнитный клапан с высоким расходом и низкой мощностью

1. Обзор продукта

     Серия SOLH VG342 представляет собойтрехходовой электромагнитный клапан тарельчатого типа с высоким расходом, профессионально разработанный для управления воздухом, вакуумом и жидкостью низкого давления в стандартных пневматических системах. Благодаря эластомерному уплотнению, работе без смазки, сверхнизкому энергопотреблению и широкой адаптации к давлению, он поддерживает гибкое переключение между нормально закрытым (НЗ), нормально открытым (НО) и внешним пилотным режимами посредством простой замены крышки. Благодаря большой пропускной способности, быстрому реагированию и характеристикам высокочастотного цикла он служит универсальным и эффективным регулирующим клапаном для вакуумных систем, пневматических приводов большого диаметра и многоконтурного пневматического оборудования.

2. Основные характеристики продукта

     • Профессиональная тарельчатая конструкция и надежное уплотнение: Имеет 3-портовую тарельчатую конструкцию с пилотным управлением и высокоэластичной эластомерной уплотнительной структурой, обеспечивающую нулевую утечку, герметичное отсечение и стабильную длительную циклическую работу.

     • Широкая адаптируемость к среде и давлению: Подходит для сжатого воздуха и вакуума. Внутренний пилотный режим поддерживает давление 0,2–0,9 МПа, а внешний пилотный режим охватываетполный вакуум от -101,2 кПа до 0,9 МПа, адаптируясь к различным условиям работы при низком давлении и вакууме.

     • Не требует смазки и требует минимального обслуживания: Оптимизированная внутренняя конструкция конструкции устраняет необходимость в масляной смазке, сокращая ежедневные затраты на техническое обслуживание и предотвращая загрязнение окружающей среды, что подходит для экологически чистых промышленных условий.

     • Двойные режимы энергопотребления и энергосбережение: Стандартная мощность постоянного тока составляет всего 4 Вт; маломощные и долговременно находящиеся под напряжением типы достигаютСверхнизкое энергопотребление 1,8 Вт, эффективно снижая энергопотребление оборудования.

     • Превосходная производительность при большом расходе: Максимальное эффективное значение C потока достигает 38 дм³/(с·бар), а значение Cv до 9,8. Он поддерживает спецификации нескольких калибров с эффективной площадью сечения до 210 мм², удовлетворяя требованиям быстрой вентиляции с высоким потоком крупных пневматических компонентов.

     • Гибкое функциональное переключение: Функция клапана может быть свободно преобразована между режимами NC (нормально закрытый), NO (нормально открытый) и внешним пилотным управлением только путем замены верхней крышки, что обеспечивает многоцелевое использование одного клапана и снижает затраты на складские запасы модели.

     • Многофункциональное приложение: Может использоваться в качестве обычного двухпозиционного регулирующего клапана, а также в качестве клапана выбора и распределительного клапана в конфигурации с внешним пилотом, с чрезвычайно высокой совместимостью со сценами.

3. Полные технические характеристики

4. Электрические характеристики

 4.1 Номинальное напряжение

     • Напряжение переменного тока: 100 В, 110 В, 200 В, 220 В, 240 В (50/60 Гц)

     • Постоянное напряжение: 12 В, 24 В

  4.2 Энергопотребление

     • Стандартный постоянный ток: 4 Вт

     • Низкая мощность (тип Y): 1,8 Вт

     • Долговременное напряжение (тип E): 1,8 Вт

     • переменного тока: Пусковая мощность 12,7 ВА / удержание 7,6 ВА

  4.3 Способ подключения

     • Тип G: Прямая розетка

     • Тип Д: Тип розетки DIN (опционально с индикаторной лампочкой/защитой от перенапряжения)

5. Правила кодирования модели и интерпретация

  Типичный пример модели: ВГ342-04Г-1А

     • ВГ342: Код серии трехходового тарельчатого электромагнитного клапана с пилотным управлением и высоким расходом.

     • Код размера порта: 04=1/2", 06=3/4", 10=1"

     • Тип проводки: G=прямая розетка, D=розетка DIN

     • Код напряжения: 1 = 100 В переменного тока, 4 = 220 В переменного тока, 6 = 24 В постоянного тока

     • Режим цепи: A=нормально закрытый (НЗ), B=нормально открытый (НО), R=внешний пилот

6. Типичные сценарии применения

     • Управление вакуумной системой: Идеально подходит для вакуумных присосок, генераторов вакуума и автоматических схем удержания и отпускания вакуума.

     • Пневматические приводы с большим расходом: В сочетании с цилиндрами большого диаметра и пневматическими захватами обеспечивает быстрое и мощное пневматическое действие.

     • Жидкостные контуры низкого и микродавления: Стабильное управление пневматическими системами подачи жидкости низкого давления и микродавления.

     • Система коллекторных клапанов: Используется в качестве главного регулирующего клапана и клапана выбора/распределения в многоконтурных интегрированных пневматических системах.

     • Высокочастотное энергосберегающее оборудование: Подходит для автоматизированного оборудования, требующего частого включения-выключения и длительной энергосберегающей работы под напряжением.

Краткое изложение одним предложением

     Трехходовой электромагнитный клапан с пилотным управлением серии SOLH VG342 включает в себябольшой расход, совместимость с вакуумом, низкое энергопотребление и многорежимные переключаемые функции, являющийся высокопроизводительным, энергосберегающим и универсальным регулирующим клапаном для вакуумных систем, пневматических цепей с большим расходом и высокочастотного автоматизированного оборудования.
