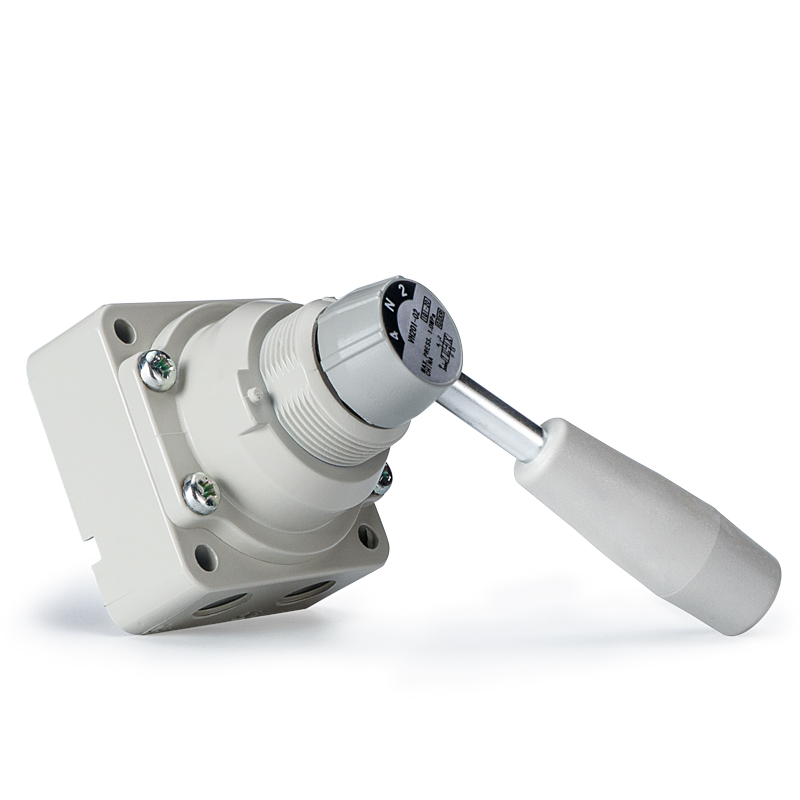

4-ходовой ручной поворотный ручной клапан серии VH

Бренд: SOLH от Richge Technology

Позиционирование продукта

     Серия VH представляет собой 4-ходовой ручной поворотный ручной клапан, управляемый поворотом рукоятки на 90° для переключения воздушных контуров. Он широко используется для ручного изменения направления, ввода оборудования в эксплуатацию, аварийной остановки и переключения источника воздуха в пневматических системах, поскольку отличается простой механической конструкцией, стабильной надежностью и четкой визуальной индикацией положения.

Основная структура и принцип работы

     -- Тип клапана: 4-ходовой ручной поворотный золотниковый клапан

     -- Режим работы: вращение ручки на 90 ° для переключения положения.

     -- Определение порта: вход подачи P, рабочие выходные порты A/B, выпускной порт R.

     -- Три стандартные функции центра:

        1. Центр закрыт (модель 200/210): все порты герметично закрыты в центральном положении для поддержания давления в цилиндре.

        2. Центральный выпуск (модель 201/211): порты A и B подсоединены к выпуску для полного сброса давления.

        3. 2-позиционный (модель 202/212): нет центрального положения, только два положения P→A / P→B

     -- Структура уплотнения: прецизионное уплотнение вращающейся катушки со сверхнизкой внутренней утечкой.

     -- Варианты монтажа: боковой трубопровод/нижний трубопровод; монтаж на панели/прямой монтаж корпуса клапана.

Полные технические характеристики

  1. Универсальные общие параметры

     -- Применимая жидкость: сжатый воздух.

     -- Испытательное давление: 1,5 МПа

     -- Максимальное рабочее давление: VH200/300/400: 1,0 МПа VH600: 0,7 МПа

     -- Температура окружающей среды и среды: -5 ~ +60 ℃ (обледенение не допускается)

     -- Угол рабочего вращения: 90°

     -- Требование к смазке: без смазки; Смазка турбины ISO VG32 опционально

     -- Материал: Корпус клапана – цинковый сплав/литой под давлением алюминий; ручка – техническая смола

  2. Таблица размеров серии и параметров портов

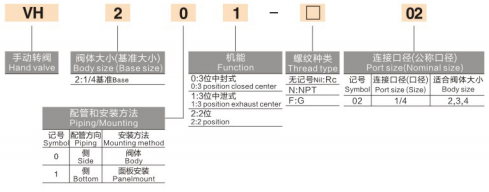

Пояснение кода модели

  1. Пример: VH210-02.

     -- VH: код базовой серии.

     -- 2: Код размера (2=1/4", 3=3/8", 4=1/2", 6=1")

     -- 1: Расположение трубопроводов (0 = боковой порт, 1 = нижний порт)

     -- 0: Центральная функция (0=центр закрыт, 1=центральный выпуск, 2=2-позиционный)

     -- 02: Код размера порта (02=1/4", 03=3/8", 04=1/2", 06=3/4", 10=1")

  2. Популярные стандартные модели

     -- VH210-02: нижний трубопровод 1/4 дюйма, 3-позиционный центральный закрытый (наиболее широко используемый)

     -- VH200-02: боковой трубопровод 1/4 дюйма, 3-позиционный центральный закрытый

     -- VH201-02: боковой трубопровод 1/4 дюйма, 3-позиционный центральный выпуск

    -- VH310-03: нижний трубопровод 3/8 дюйма, 3-позиционный центральный закрытый

 Основные преимущества продукта

  1. Интуитивное управление со встроенной блокировкой положения.

      Поворотная ручка на 90° с хорошо видимым положением переключателя; встроенная механическая блокировка позиционирования предотвращает случайное неправильное использование.

  2. Три варианта центральной функции для различных условий работы.

     -- Центр закрыт (200/210): поддержание давления зажима цилиндра во время остановки оборудования.

     -- Центральный выпуск (201/211): безопасный сброс давления и полная вентиляция системы для технического обслуживания.

     -- 2-позиционный (202/212): простое двунаправленное переключение без промежуточного положения удержания.

  3. Гибкая конструкция с несколькими креплениями

     Поддерживается как боковое, так и нижнее расположение трубопроводов; Доступны два метода установки: монтаж заподлицо с панелью или прямое крепление корпуса клапана.

  4. Надежный длительный срок службы и не требует обслуживания.

      Прочная вращающаяся уплотнительная конструкция с превосходной устойчивостью к пыли и загрязнениям; не требуется регулярная смазка или техническое обслуживание.

Типичные сценарии применения

     -- Ручное двунаправленное переключение для пневмоцилиндров

     -- Временное ручное управление, сброс давления при вводе в эксплуатацию и обслуживании оборудования.

     -- Изоляция аварийной остановки и отключение источника воздуха для защитной блокировки машины.

     -- Ручные триггерные станции для полуавтоматического производственного оборудования.

     -- Демонстрация пневматических схем и испытательные стенды для обучения базовому управлению.

Краткое изложение одним предложением

     4-ходовой ручной поворотный ручной клапан SOLH VH имеет поворот на 90°, три взаимозаменяемые центральные функции, варианты бокового/нижнего трубопровода и методы монтажа на двойную панель/клапан, служащие стандартным универсальным компонентом для ручного пневматического переключения, ввода в эксплуатацию на месте и изоляции воздушного контура безопасности.
