2/2- и 3/2-ходовой ручной клапан серии VHK с ручным управлением | Поворотный клапан с пальцами, совместимый с серией SMC VHK

Бренд: SOLH от Richge Technology | Полная взаимозаменяемая замена оригинальной серии SMC VHK

1. Обзор продукта

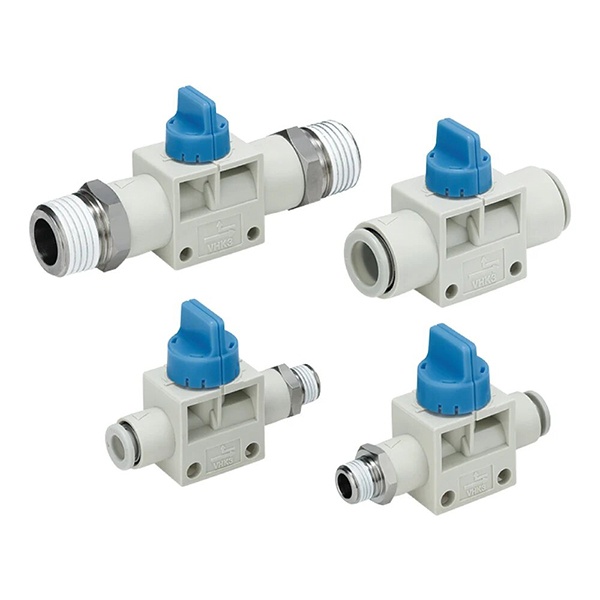

     Серия SOLH VHK представляет собой ручной запорный клапан с мини-ручкой, разделенный наВХК2 2/2 ход иВХК3 3/2-ходовой типы. Он использует поворотную ручку на 90 ° для реализации управления включением и выключением пневматической цепи. 3/2-ходовая модель имеет встроенную скрытую выхлопную конструкцию, которая автоматически сбрасывает остаточное давление из порта A при закрытии, при этом внешний выпускной порт R не требуется. Разработанный для прямой установки на трубопроводе без дополнительного монтажа на основании, он служит идеальным ручным выключателем для пневматических патрубков, предохранительным клапаном сброса давления перед электромагнитными клапанами и устройством управления вакуумным контуром. Полная серия полностью совместима по размерам и функциям с оригинальной серией SMC VHK и обеспечивает прямую взаимозаменяемую замену.

  1.1 Основная идентификация и логика работы

     • Цветовая маркировка ручки: Серая ручка для двухпозиционного типа VHK2; Синяя ручка для трехпозиционного типа VHK3, обеспечивающая быструю визуальную идентификацию.

     • Переключение логики: Поворот против часовой стрелки на 90° для открытия клапана; Поворот по часовой стрелке на 90° для закрытия клапана, с четкой индикацией состояния указателя ручки.

     • Уплотнительная структура: Конструкция уплотнения тарельчатого клапана обеспечивает превосходную герметичность со сверхнизкими микроутечками. Сверхлегкий рабочий крутящий момент (0,04–0,14 Н·м) позволяет легко вращать и переключать пальцы.

2. Правила кодирования модели и спецификация интерфейса

     Кодирование логики: VHK[2/3][A]-[Спецификация переднего порта]-[Спецификация заднего порта]

  2.1 Определение модели

     • ВХК2: 2/2-ходовой тип с одинарным отключением

     • ВХК3: 3/2-ходовое отключение + тип сброса остаточного давления

     • Суффикс: Новая модернизированная конструкция ручки, предотвращающая падение (улучшенная версия); Нет A для стандартной старой версии

     • Суффикс Р: Огнестойкий корпус огнестойкого клапана.

  2.2 Определение кода типа порта

     • F-код: Отверстие для подсоединения шланга из полиуретанового нейлона.

     • S-код: Порт внешней резьбы для резьбового соединения трубопровода.

  2.3 Примеры применения модели:

     • ВХК3А-08Ф-02С: 3/2-ходовой модернизированный противокапельный клапан, порт P φ8, наружная резьба G1/4.

     • ВХК2-06Ф-06Ф: 2/2-ходовой стандартный клапан, двухходовой, φ6, вставной, проходной.

  2.4 Полная серия, полный список спецификаций интерфейсов

3. Основные технические параметры

4. Основные функциональные различия (Руководство по выбору ключей)

 4.1 VHK2 2/2-ходовой (серая ручка)

     • Открытое состояние: P⇋A полностью проведен для стабильной подачи воздуха

     • Закрытое состояние: Порты P и A полностью отключены, без функции выхлопа.

     • Основное приложение: Чистое управление включением-выключением трубопровода, широко используется для удержания вакуумной цепи и главного переключателя источника воздуха.

  4.2 VHK3 3/2-ходовой (синяя ручка)

     • Открытое состояние: P→A воздухозаборник для нормальной работы оборудования.

     • Закрытое состояние: Порт P закрыт, порт A автоматически сбрасывает остаточное давление через встроенный скрытый канал.

     • Основное преимущество: Удаление остаточного газа после остановки одним нажатием кнопки, что исключает опасность остаточного давления и обеспечивает безопасную разборку клапана и техническое обслуживание оборудования.

5. Структурные основные преимущества

     • Четыре универсальные комбинации трубопроводов: Поддержка режимов соединения F-F с двойной нажимной посадкой, двойной внешней резьбой S-S, F-S P-push/A-резьба, S-F P-резьба/A-push, полностью адаптируется к различным схемам трубопроводов на объекте.

     • Дополнительный фиксированный кронштейн: Оснащен защелкивающимся монтажным кронштейном для дополнительной фиксированной установки на панели и в шкафу, гибкие способы установки.

     • Модернизированная конструкция защиты от падения VHK-A: Оптимизированная конструкция ручки, предотвращающая ослабление, эффективно предотвращает падение ручки во время повторяющихся высокочастотных операций, повышает стабильность работы.

     • Мини-компактный размер: Сверхкомпактная конструкция корпуса идеально подходит для проволочных желобов, узких зазоров между оборудованием и компактных микропневматических цепей.

     • Отличные характеристики уплотнения: Прецизионная конструкция тарельчатого уплотнения обеспечивает сверхнизкие микроутечки, обеспечивая длительную стабильную герметичную работу.

6. Различие выбора: клапан-ручка VHK против ручного золотникового клапана HSV.

7. Типичные сценарии применения

     • Электромагнитный клапан переднего предохранительного клапана сброса давления: Источник воздуха → VHK3 → электромагнитный клапан. Трехходовой клапан автоматически сбрасывает остаточное давление за клапаном при закрытии, обеспечивая безопасную разборку и обслуживание пневматических компонентов без риска давления.

     • Управление включением и выключением вакуумной цепи: 2-ходовой клапан VHK2, установленный на вакуумном трубопроводе присоски, стабильно отсекает вакуумное давление после выключения, чтобы поддерживать эффект удержания вакуума и избегать утечки воздуха.

     • Инструментальный переключатель ответвления микроцилиндра: Применяется для локального ручного управления запуском и остановкой источника воздуха в микроцилиндре, что удобно для отладки, обслуживания и независимого переключения цепей одного оборудования.

Краткое изложение одним предложением

     Серия SOLH VHK представляет собой мини-клапан с поворотным пальцем на 90°, полностью совместимый с оригинальной серией SMC VHK. Благодаря двойным функциям двухходового отсечки и трехходовому сбросу остаточного давления, разнообразным комбинациям резьбовых/нажимных интерфейсов и сверхлегкому управлению, это оптимальный мини-клапан с ручным переключением для ответвленных пневматических контуров, пилотного управления и защиты вакуумной системы.
