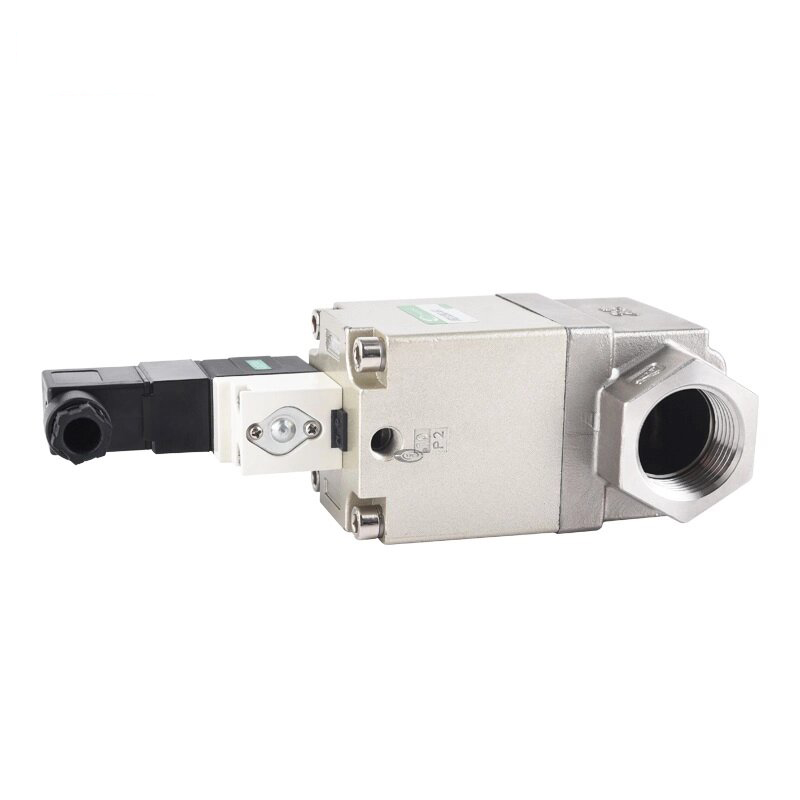

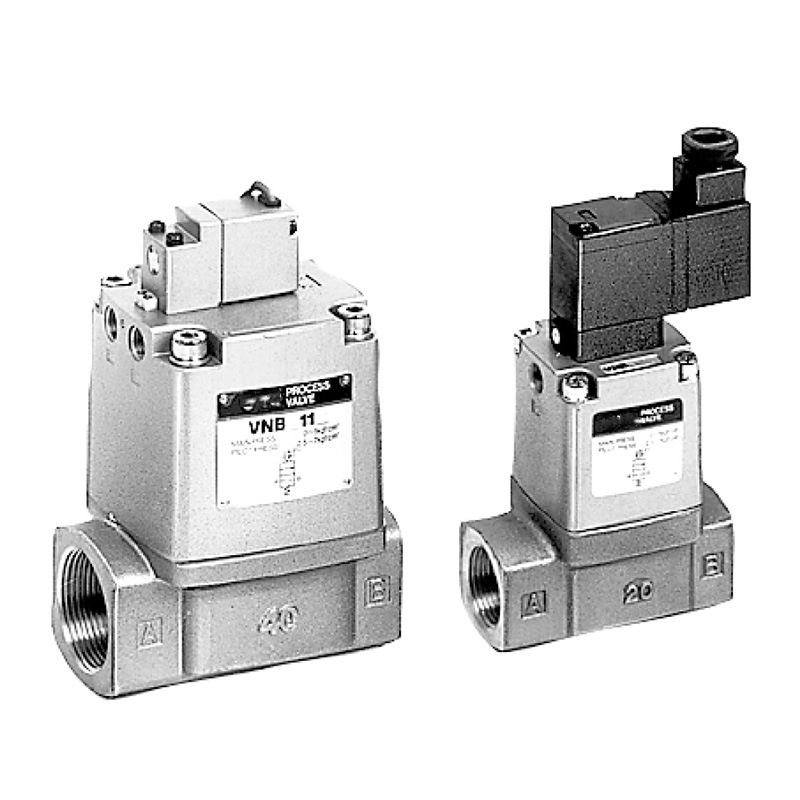

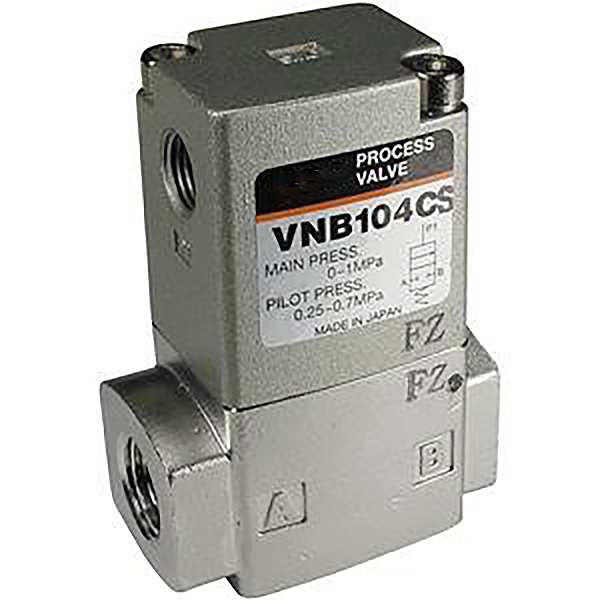

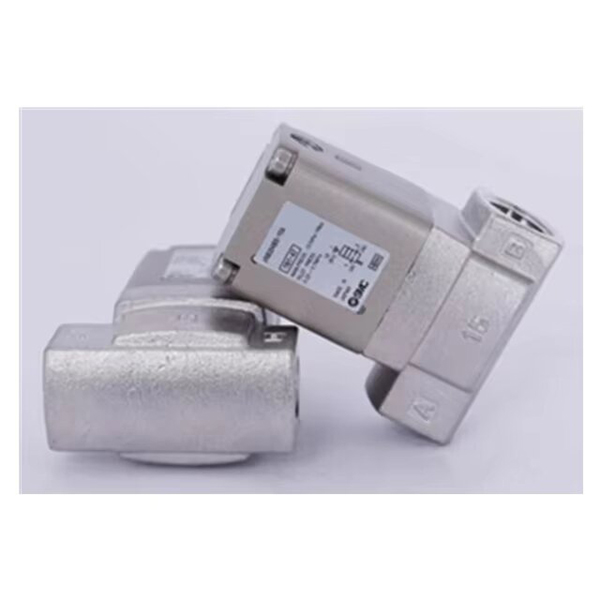

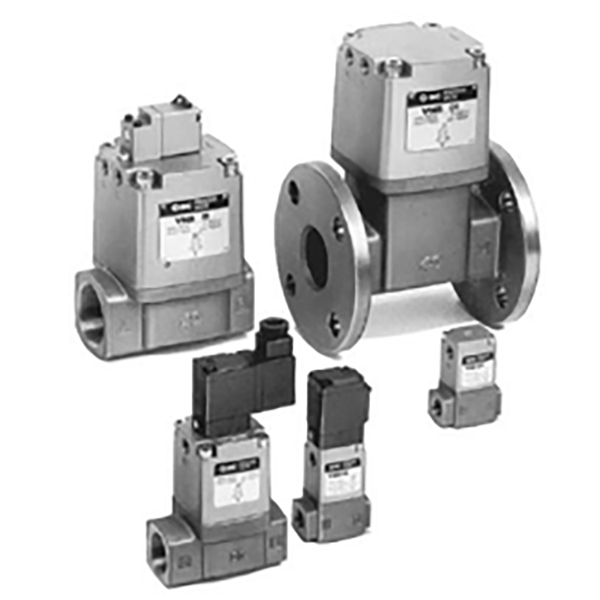

Двухходовой клапан управления жидкостью с пневматическим пилотным управлением серии VNB201

Бренд:SOLH от Richge Technology

Позиционирование продукта

     Серия VNB201 представляет собой двухходовой регулирующий клапан подачи жидкости с внешним пневматическим пилотным управлением, разработанный SOLH под управлением Richge Technology. Он предназначен для двухпозиционного управления несколькими промышленными средами, включая воздух, воду, масло, вакуум и инертный газ. Его основные сильные стороны включают надежный запуск при нулевом перепаде давления, высокую пропускную способность и двунаправленный проход жидкости.

Основные ключевые особенности

     1. Внешний пневматический пилотный привод, запуск при нулевом перепаде давления.

     -- Полностью управляется внешним пилотным давлением воздуха в диапазоне 0,25–0,7 МПа, независимо от давления среды главного контура.

     -- Стабильное открытие и закрытие в суровых условиях, таких как вакуум, нулевая разница давления и низкое давление, устраняя распространенный дефект обычных клапанов, которые не открываются при низком давлении.

    2. Сбалансированная конструкция тарельчатого клапана, высокий расход и двунаправленный поток.

     -- Сбалансированная конструкция тарельчатого клапана обеспечивает низкое гидравлическое сопротивление, высокий коэффициент Cv и минимальные потери давления.

     -- Поддерживает двунаправленный поток жидкости, обеспечивая большую гибкость при прокладке трубопровода и установке на месте.

   3. Несколько комбинаций материалов для широкой совместимости с носителями.

     -- Варианты корпуса клапана: стандартный латунный сплав (A), коррозионностойкая нержавеющая сталь (S), легкий алюминиевый сплав (L).

     -- Варианты материалов уплотнения: Стандартный NBR для воды и воздуха; Фторкаучук FKM для маслостойкости и устойчивости к высоким температурам; Этиленпропиленовый каучук EPR для горячей воды и слабокислых сред.

     -- Совместимые среды: сжатый воздух, вода, гидравлическое масло, вакуум, инертный газ (N₂/CO₂), слабые кислоты и слабощелочные жидкости.

    4. Прочная конструкция для тяжелых условий работы.

     -- Цельнометаллический корпус клапана с превосходными характеристиками защиты от обрастания, подходит для длительной непрерывной работы и частых циклов переключения.

     -- Отсутствие внутренних электрических компонентов, что исключает риск возникновения электрических искр; применимо для опасных зон с требованиями взрывобезопасности.

    5. Гибкая установка

      Компактный автономный корпус со стандартными отверстиями с резьбой Rc (PT), позволяющий установку под любым углом без ограничений по направлению.

Полные технические характеристики

     -- Конфигурация клапана: 2/2-ходовой, с пилотным управлением внешним воздухом.

     -- Стандартная функция: нормально закрытый (NC); Нормально открытый (НЕТ) опционально

     -- Размеры портов: 10 А (3/8 дюйма), 15 А (1/2 дюйма), 20 А (3/4 дюйма), 25 А (1 дюйм)

     -- Диаметр отверстия: 15 мм/20 мм

     -- Диапазон рабочего давления Главный контур: 0 ~ 1,0 МПа (от вакуума до положительного давления) Подача пилотного воздуха: 0,25 ~ 0,7 МПа (чистый сухой сжатый воздух)

     -- Испытательное давление: 1,5 МПа

     -- Диапазон температур Средняя температура: -5 ℃ ~ + 60 ℃ Температура окружающей среды: -5 ℃ ~ + 60 ℃

     -- Класс защиты: стандартная модель для внутреннего применения (без рейтинга IP, для чистых помещений) Пояснение к коду модели · VNB201A-15A: корпус из латуни + уплотнение из NBR + порт 1/2 дюйма, пневматический пилотный клапан с нормально замкнутым контактом

     -- VNB201AS-20A: корпус из нержавеющей стали, устойчивый к коррозии + уплотнение из NBR + порт 3/4 дюйма.

     -- VNB201AF-25A: корпус из латуни + уплотнение из фторкаучука FKM + порт 1 дюйм (масло- и термостойкий)

Типичные сценарии применения

     -- Общие промышленные жидкостные системы: двухпозиционное управление охлаждающей водой, смазочным маслом, чистящей жидкостью и основными трубопроводами сжатого воздуха.

     -- Вакуумные контуры и контуры низкого давления: вакуумная адсорбция, транспортировка под отрицательным давлением и контроль жидкости под микродавлением (возможность запуска при нулевом перепаде давления).

     -- Мультисредние смешанные трубопроводы: одно оборудование, требующее контроля над водой, воздухом, нефтью и несколькими средами.

     -- Химическая, пищевая и фармацевтическая промышленность: Корпус из нержавеющей стали с уплотнениями из этиленпропиленового каучука для чистых, слабокоррозионных и гигиенических контуров жидкости.

     -- Взрывоопасные среды: контроль легковоспламеняющихся жидкостей и растворителей с нулевым риском возникновения электрических искр.

Краткое изложение одним предложением

     Пневматический пилотный клапан SOLH VNB201 оснащен внешним пилотным приводом с запуском при нулевом перепаде давления, высоким двунаправленным потоком и сменными материалами корпуса и уплотнения; Это универсальный запорный клапан с пневматическим приводом, оптимизированный для промышленного применения, требующего высокой надежности, включая низкое давление, вакуум, большой расход, мультимедиа и взрывозащищенные условия работы.
