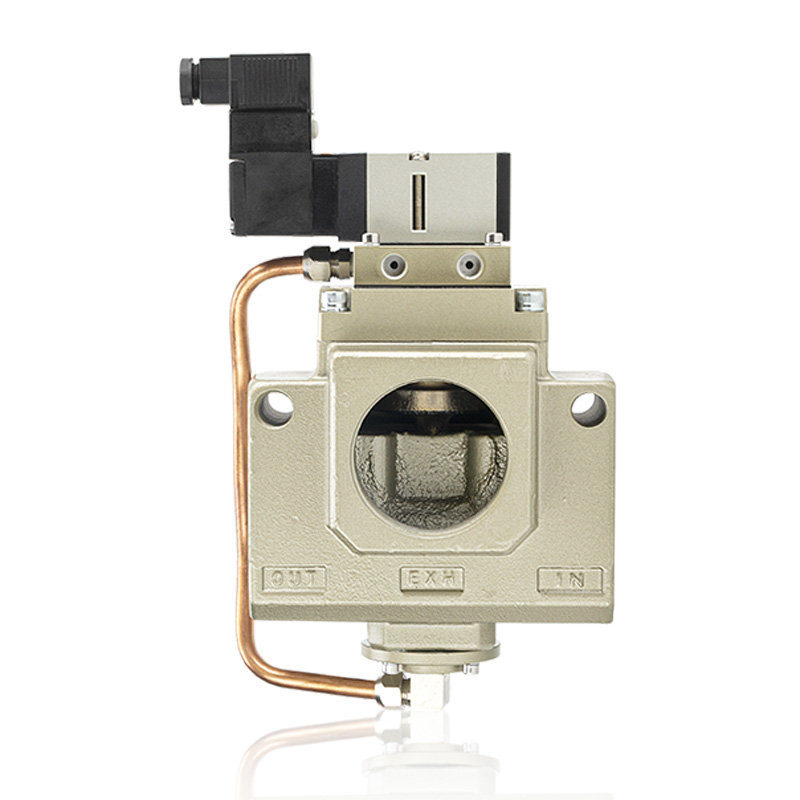

3-портовый электромагнитный клапан большого размера серии Richge VP

Бренд:SOLH от Richge Technology

Обзор продукта

     Серия VP компании Richge Technology SOLH представляет собой 3-портовый электромагнитный клапан большого диаметра с пилотным управлением, сертифицированный по стандартам CE и ASME. Этот клапан, оснащенный каналами со сверхвысоким расходом и многофункциональными энергосберегающими электромагнитными катушками, обеспечивает срок службы, превышающий 50 миллионов циклов. Он обеспечивает идеальную совместимость с пневматическими усилителями SOLH VBA и резервуарами для хранения воздуха VBAT, широко используемыми в тяжелых системах промышленной автоматизации и системах управления высоковольтными электрическими шкафами.

Основные преимущества продукта

1. Увеличенный порт и сверхвысокая производительность потока.

     Серия VP, оснащенная запатентованными оптимизированными внутренними каналами потока, независимо разработанными под брендом SOLH, охватывает размеры портов от Rc 3/8 дюйма до 1-1/2 дюйма с максимальным коэффициентом потока Cv до 7,0 и максимальным потоком выхлопных газов, достигающим 28 дм³/(с·бар). Его характеристика низкого перепада давления обеспечивает быструю реакцию клапана и стабильную подачу воздуха, полностью удовлетворяя требованиям срабатывания при высоком расходе цилиндров большого диаметра, тяжелых зажимных приспособлений и тяжелого оборудования автоматизации.

2. Универсальная энергосберегающая катушка малой мощности.

     В серии SOLH VP используются высокоэффективные электромагнитные катушки собственной разработки с тремя дополнительными уровнями мощности для гибкого согласования: стандартная 1,55 Вт, средняя энергосберегающая 0,55 Вт и сверхнизкая мощность 0,4 Вт. Катушка сохраняет мощную движущую силу при длительной непрерывной работе и эффективно снижает общее энергопотребление заводских пневматических систем.

3. Трансформируемая NC/NO 3-портовая логика, широкая адаптация к среде передачи данных

     Пользователи могут переключаться между нормально закрытым и нормально открытым режимами без изменения схемы трубопровода, адаптируясь к разнообразной логике пневматического управления. Клапан поддерживает как контуры положительного давления в пределах 0–1,0 МПа, так и вакуумную среду до -101,2 кПа, что значительно расширяет применимые сценарии работы.

4. Промышленная прочная антикоррозийная и противозагрязняющая конструкция.

     Основное уплотнительное кольцо изготовлено из озоностойкого материала HNBR, а пилотный клапан оснащен уплотнениями из FKM для обеспечения надежной работы с нулевой утечкой. Встроенный миниатюрный фильтр предотвращает засорение золотника пылью и маслом, обеспечивая стабильную работу в пыльных и влажных промышленных цехах. Свободная от направления конструкция монтажа упрощает процедуры сборки на месте.

5. Идеальное сочетание с полной линейкой пневматических продуктов SOLH.

     Оптимизирован для формирования интегрированного блока управления наддувом высокого давления в сочетании с усилителями давления SOLH VBA и воздушными баками VBAT по технологии Richge. Он также поддерживает совместимость с электрическими шкафами Schneider BLOKSET и другим основным промышленным оборудованием, что снижает затраты клиентов на установку и сборку разных брендов.

6. Сертификация глобальных стандартов и строгий контроль качества.

     Все клапаны SOLH VP производятся в соответствии с сертифицированной системой управления качеством Richge Technology ISO 9001 и проходят проверку подлинности CE, ASME и национального стандарта Великобритании. Каждое готовое устройство проходит полное испытание на выносливость и срок службы, чтобы соответствовать международным экспортным стандартам и обеспечить беспрепятственную приемку для зарубежных промышленных проектов.

7. Сверхдлительный срок службы и низкие затраты на техническое обслуживание.

Благодаря проверенному сроку службы в 50 миллионов циклов переключения клапан продлевает интервалы замены компонентов и сокращает время простоя оборудования, принося устойчивую долгосрочную экономическую выгоду автоматизированным производственным линиям.

Полная таблица технических характеристик

Типичные сценарии применения

     --Автоматизированные производственные линии для тяжелых условий эксплуатации: привод больших цилиндров, зажимные приспособления и стабилизация подачи воздуха под высоким давлением для манипуляторов.

     --Пневматические системы повышения давления: соответствующие опорные компоненты для бустеров SOLH VBA и резервуаров для хранения воздуха VBAT.

     --Управление высоковольтным электрическим шкафом: Совместимо со шкафами Schneider BLOKSET для управления включением-выключением газового контура.

     --Вакуумное и прецизионное оборудование низкого давления: машины для обработки полупроводников и приспособления для вакуумного удержания.

     --Автомобилестроение, электроника и упаковочное оборудование: быстрый реверс воздушного канала с большим потоком для повышения эффективности производственного цикла.

Краткое изложение одним предложением

     Крупногабаритный 3-портовый пилотный электромагнитный клапан серии SOLH VP, изготовленный по технологии Richge Technology, может похвастаться сверхвысокой пропускной способностью, всесезонными энергосберегающими катушками, переключаемыми функциями НЗ/НО и сроком службы 50 миллионов циклов, что делает его оптимальным коммутационным компонентом для тяжелых условий эксплуатации для систем пневматического наддува, вакуумного оборудования и автоматизации электрических шкафов.
