Пневматический двуручный предохранительный клапан серии VR51

Бренд:SOLH от Richge Technology

Позиционирование продукта

     Серия VR51 представляет собой специальный пневматический двуручный предохранительный клапан. Его основная логика безопасности требует одновременного нажатия двух независимых кнопок в течение 0,5 секунды для создания подачи воздуха. Он специально разработан для предотвращения травм рук, защемлений и порезов на гидравлических прессах, клепальных машинах, режущем оборудовании и других опасных машинах и полностью соответствует международным стандартам безопасности EN ISO 13851 и EN574.

Основной принцип работы и логика безопасности

1. Двойной вход и логика вентиля

     -- Два независимых входных порта сигнала P1 и P2

     -- Выход воздуха через порт A активируется только тогда, когда оба входных сигнала поступают с разницей во времени менее 0,5 секунды.

     -- Подача выходного воздуха мгновенно прекращается, если отпустить любую кнопку или потерять один сигнал.

2. Внутренняя механическая структура

     -- 3/2-ходовой 2-позиционный пневматический логический клапан без пружинного возврата

     -- Встроенный механизм мониторинга задержки по времени 0,5 с для исключения последовательного мошенничества одной рукой.

     -- Стандартный глушитель предварительно установлен на выпускном отверстии R.

Полные технические характеристики

     -- Применимая жидкость: сжатый воздух.

     -- Диапазон рабочего давления: 0,25 ~ 1,0 МПа

     -- Испытательное давление: 1,5 МПа

     -- Температура окружающей среды: -5 ~ +60 ℃ (запрещено обледенение).

     -- Варианты портов: C06: метрический огнестойкий вставной фитинг φ6 C07: огнестойкий вставной фитинг 1/4 дюйма (имперский стандарт)

     -- Вес нетто: прибл. 340 г

     -- Сертификаты безопасности: EN ISO 13851, EN574, CE, RoHS.

 Определение кода модели

1.Пример: VR51-C06-B

     -- VR51: ​​Код серии двуручного предохранительного клапана.

     -- C06 / C07: Размер вставного отверстия C06 = трубный соединитель φ6 C07 = трубный соединитель 1/4 дюйма

     -- Суффикс B: вариант монтажного кронштейна. Без суффикса = версия трубопровода заднего порта B = оснащен металлическим монтажным кронштейном (VR51B).

2. Популярные стандартные модели

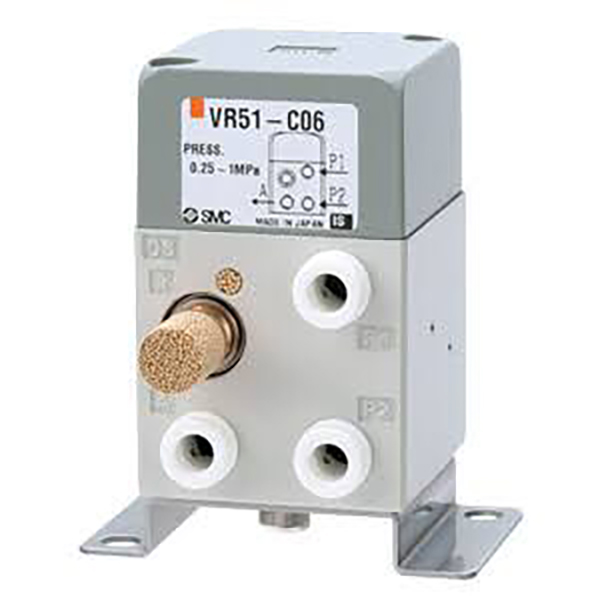

     --VR51-C06: вставной задний трубопровод φ6 (наиболее широко используемый)

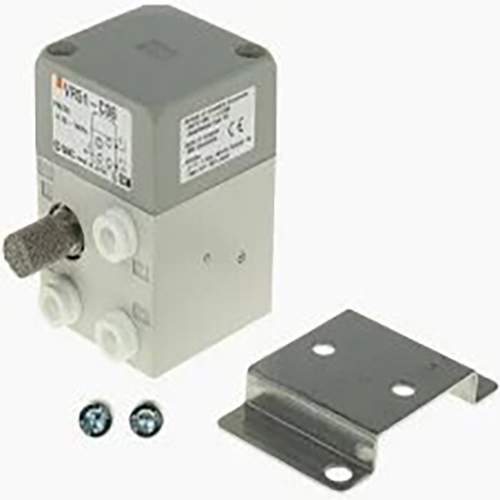

     --VR51-C06B: вставной φ6 с монтажным кронштейном

     --VR51-C07: вставной разъем 1/4 дюйма, задний трубопровод

Основные преимущества безопасности

1. Обязательное синхронное управление двумя руками, античит-дизайн.

     Действительный выходной сигнал срабатывает только тогда, когда обе руки нажимают кнопки в течение 0,5 с; работа одной рукой не может активировать оборудование. Машина останавливается сразу же после отпускания любой кнопки.

2. Полностью пневматическая конструкция для обеспечения искробезопасности.

     100% пневматический привод без каких-либо электрических компонентов; При сбое питания показатели безопасности остаются неизменными. Взрывозащищенная конструкция надежно работает во влажных, запыленных и пожароопасных цеховых помещениях.

3. Прочная, долговечная, не требующая обслуживания конструкция.

     Износостойкая конструкция катушки с отличной защитой от загрязнения. Работа без смазки; глушитель входит в стандартную комплектацию, что позволяет снизить нагрузку на сборку на месте.

4. Гибкая многонаправленная установка.

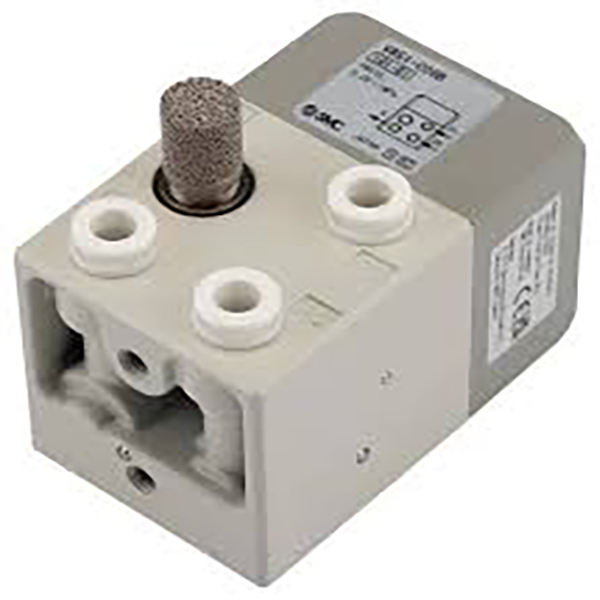

     Поддерживает расположение трубопроводов сзади или снизу. Дополнительный монтажный кронштейн позволяет легко установить панель и раму оборудования для различных компоновок машины.

Типичные сценарии применения безопасности

     -- Пневматические прессы и клепальные машины: спусковой крючок двуручный, чтобы избежать травм рук.

     -- Оборудование для резки и стрижки: обязательная активация двумя кнопками для предотвращения несчастных случаев при резке.

     -- Зажимные и запрессовочные станции: защитная блокировка для устранения риска защемления.

     -- Вспомогательное оборудование для литья под давлением и штамповки: схема блокировки безопасного запуска.

     --Полуавтоматические сборочные линии: защита рук в опасных рабочих зонах

Краткое изложение одним предложением

     Полностью пневматический двуручный предохранительный блокировочный клапан SOLH VR51 оснащен встроенной логикой синхронного обнаружения с задержкой 0,5 с, имеет полную сертификацию безопасности EN ISO 13851, 3/2-ходовую конструкцию и огнестойкие вставные фитинги, служащие стандартным компонентом безопасности для предотвращения опасности защемления и раздавливания рук на всех типах пневматического технологического оборудования.
