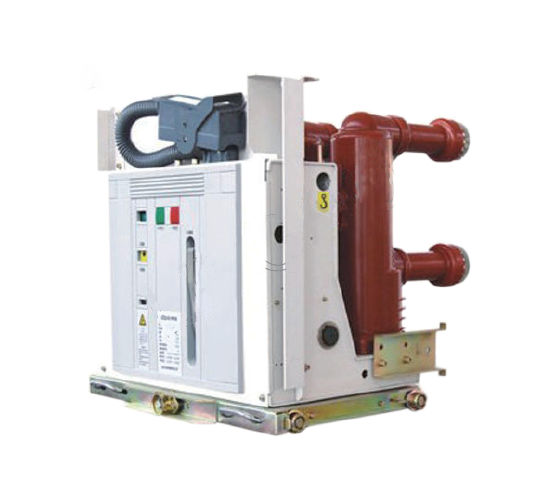

Внутренний выключатель с отключенным вакуумным цепью

  VSG-12 Внутренний вакуумный выключатель высокого напряжения (Abbr.: Выключатель цепи) представляет собой трех фразу A.C. 50 Гц в помещении распределения источника питания, оснащенного номинальным напряжением 12 кВ. Этот продукт в соответствии с GB1984-2003 (выключатель высокого напряжения A.C. Cuxpler), JB3855-1996 (3,6-4,5 кВ в помещении A.C. Высокий выключатель высокого напряжения), DL403-2000 (технические условия для заказа 12-40,5 км. Его можно использовать для защиты и управления оборудованием в оборудовании сетки и динамической конструкции промышленного и горнодобывающего предприятия. Он подходит для переключения нагрузки и частой работы с различным свойством и с возможностью многократных операций нарушения тока короткого замыкания.

Внутренние выключатели с отемными вакуумными цепь подходят для трехфазных систем питания переменного тока с номинальным напряжением до 12 ~ 24 кВ и частоты 50/60 Гц. Они широко используются в электростанциях, подстанциях, нефтехимикатах, металлургии, производстве и других отраслях, аэропортах, жилых районах и т. Д. Контроль и защиту электрического оборудования, особенно для тех случаев, которые должны работать нечасто в току с номинальным или многократным коротким током. Он может быть установлен в воздушном воздушном узолете, таких как тип KYN28 или AMS.

  Выключатель схемы изготовлен из зрелой технологии APG. Применение терминального буфера VD4 гарантирует, что крытый терминал является более надежным в любой операционной среде. VD4 может полностью соответствовать требованиям GB, DL, IEC, DIN, VDE и стандартов других передовых промышленных стран.

Выключатель вакуумной цепи в основном состоит из трех частей: вакуумная дуга, погашающая камера, эксплуатационный механизм, кронштейн и другие компоненты.

1. вакуумная дуговая камера

В соответствии с различными типами переключателей, существуют камеры керамической вакуумной дуги с внешними экранами, небольшие вакуумные дуги с продольными продольными магнитными полями промежуточной герметичной чашки и внутренней герметичной стеклянной пузырькой. Основная структура заключается в следующем:

•  Аттестатная изоляционная оболочка: Система герметичной изоляции, состоящая из керамической, стеклянной или микрокристаллической стеклянной воздушной изоляционной изоляционной цилиндра, подвижной конечной крышки, фиксированной конечной крышки и гофрированной трубы из нержавеющей стали - это вакуумный контейнер. Чтобы обеспечить легкомысленность, в дополнение к строгим рабочим процедурам в типе герметизации, сам материал также должен иметь небольшую воздухопроницаемость и внутреннее высвобождение газа.

• Проводящая система: она состоит из фиксированного проводящего стержня, фиксированной поверхности бега дуги, фиксированного контакта, движущегося контакта, движущейся дуги и движущейся проводящей стержня. Структура контакта может быть примерно разделена на три типа: цилиндрический контакт, поперечное магнитное контактное поле, изогнутая поверхность канавки с формой спиральной формы и контакт продольного магнитного поля. В настоящее время этот тип камеры для погашения дуги принимает технологию продольного магнитного поля, которая обладает сильной и стабильной дуговой способностью.

• Система экранирования: защитная крышка является незаменимым компонентом в камере вакуумной дуги, и существуют различные типы защитной крышки, такие как основная защитная крышка, окружающая точку контакта, гофрированная крышка для экранирования трубы и крышка, равное равным напряжению. Функция главной экранирующей крышки заключается в следующем: ① Чтобы не допустить брызг на внутреннюю стену изоляционной оболочки во время процесса изоляции во время дуги, тем самым уменьшая изоляцию прочности оболочки. ② Улучшение однородного распределения электрического поля в камере по гашме дуги полезно для снижения прочности локальной силы и способности поощрения миниатюризации вакуумной дуги, конденсирующей дуговой продукции, и поглощение некоторой энергии дуги полезно для извлечения диэлектрической прочности разрыва дуги.

2. Рабочий механизм

Согласно различным типам автоматических автоматов, используются различные рабочие механизмы. Обычные рабочие механизмы включают пружинный механизм рабочего механизма (VS1), операционный механизм постоянного магнита и комбинированный механизм (VBD).

Другие части: транспортные средства шасси, изоляционные скобки, изоляторы и т. Д.

Каковы характеристики выключателей вакуумных цепей

• Сильная пропускная способность, до 50 кА; После перелома среда между трещинами восстанавливается быстро, и нет необходимости заменить среду.
• Расстояние открытия контакта небольшое. Расстояние разрыва контакта от выключателя вакуумной цепи 10 кВ составляет всего около 10 мм. Требуемая операционная мощность невелика, действие быстрое, эксплуатационный механизм может быть упрощен, и срок службы может быть продлен. Как правило, техническое обслуживание не требуется около 20 лет.
• Время погашения коротких дуг, низкое напряжение дуги, низкая энергия дуги, низкие потери контакта и множественные прерывания.
• Стержень мобильного гида имеет небольшую инерцию и подходит для частой работы.
•  При работе с переключателем шум действия низкий, что делает его подходящим для городского использования.
• Упадающая или изоляционная среда дуга не использует нефть, и нет опасности пожара или взрыва.
• Контактная головка является полностью запечатанной структурой, которая не снизит ее производительность из -за влияния влаги, пыли и вредных газов. Надежная работа и стабильная производительность. Как независимый компонент, камера по гашберу дуги легко установить и отлаживать.
• В течение срока службы выключателя вакуумной цепи, контактная часть не требует технического обслуживания и проверки. Даже если проводится техническое обслуживание и проверка, необходимое время очень короткое.
• Дуга потушена в закрытом контейнере, а дуга и горячий газ не подвергаются воздействию.
• Оснащен несколькими функциями отбора, подходящими для потребностей в приложениях распределительных сетей

Преимущество:

• Простая структура
• Адаптироваться к ультра-резистентному прерыванию вакуума
• Оптимизация адаптации и механизм работы модульной пружины
• Подходит для частых операций
• Бесплатное обслуживание, длительный срок службы
• Высокая надежная производительность

Основная информация.

Технические параметры

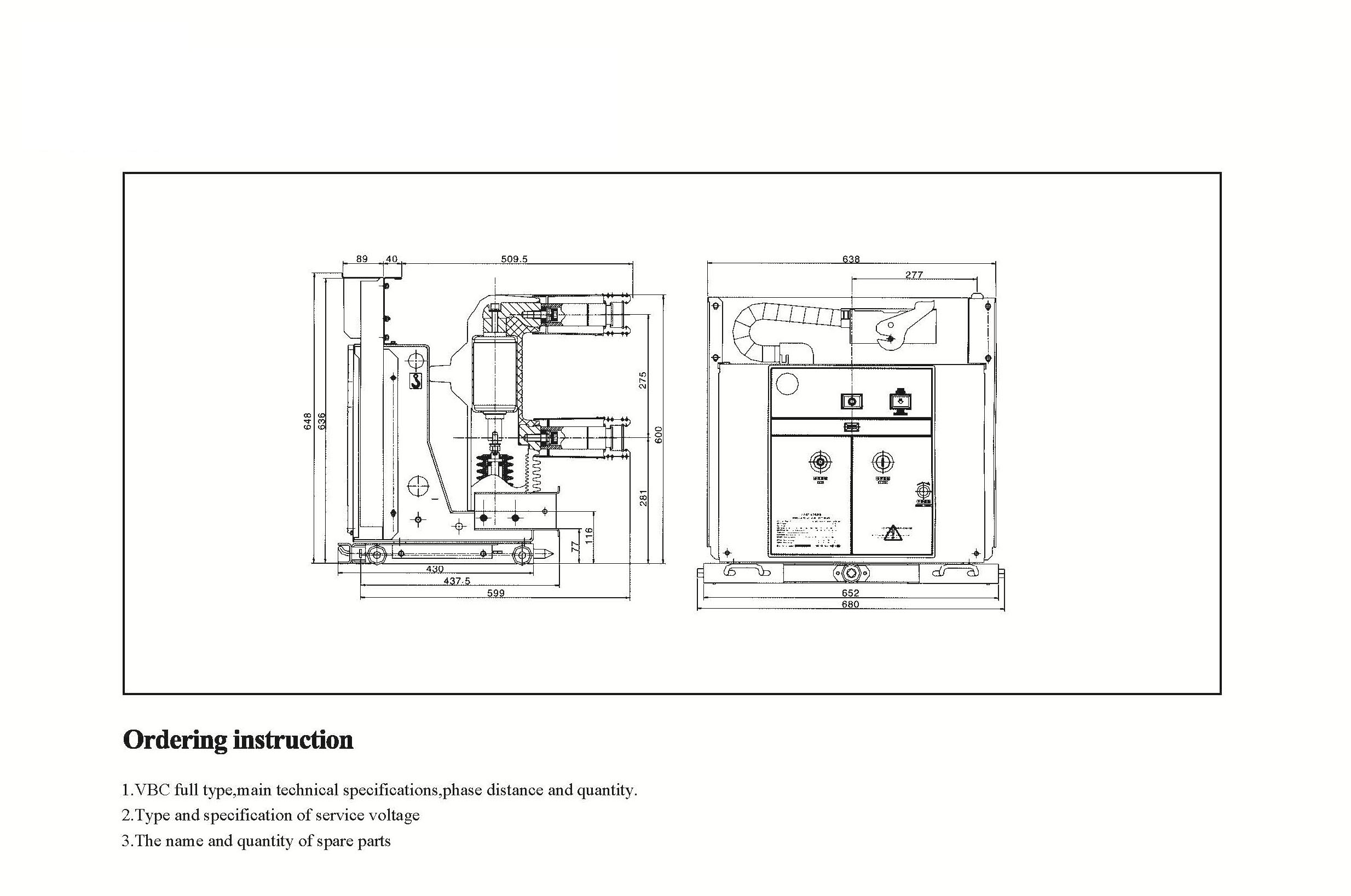

Технические рисунки

Сервисная среда для выключателя вакуумной цепи высокого напряжения (VCB)

а) температура воздуха: самая высокая температура: +40ºC; Самая низкая температура: -25ºC

б) влажность: среднемесячная влажность составляет 95%; Среднесуточная влажность составляет 90%.

в) высота: максимальная высота установки: 2500 м

D) Очевидно, что окружающий воздух, загрязненный коррозионными и горючими газами, паром и т. Д.
