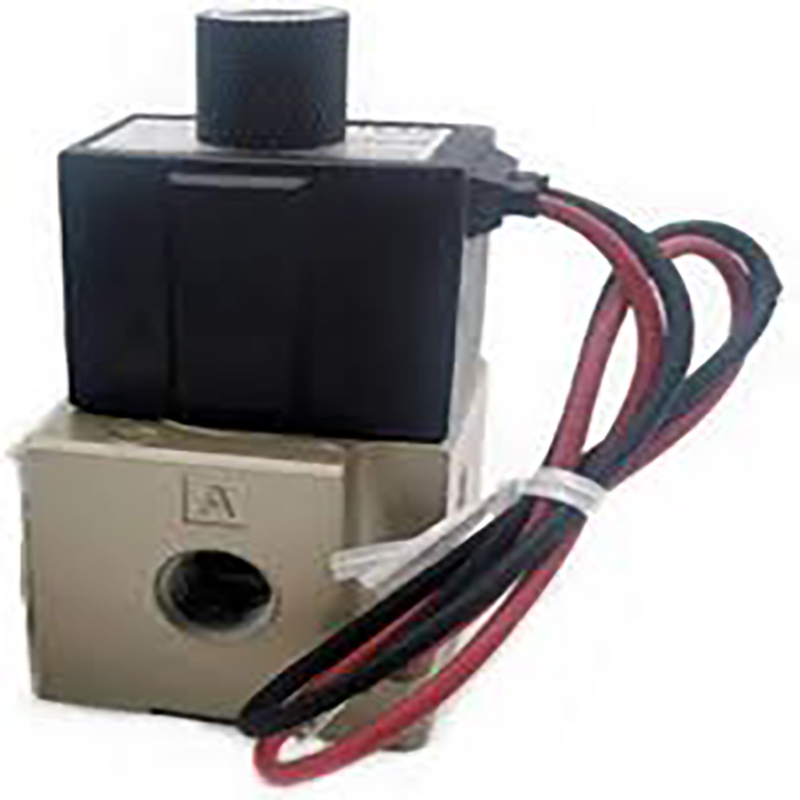

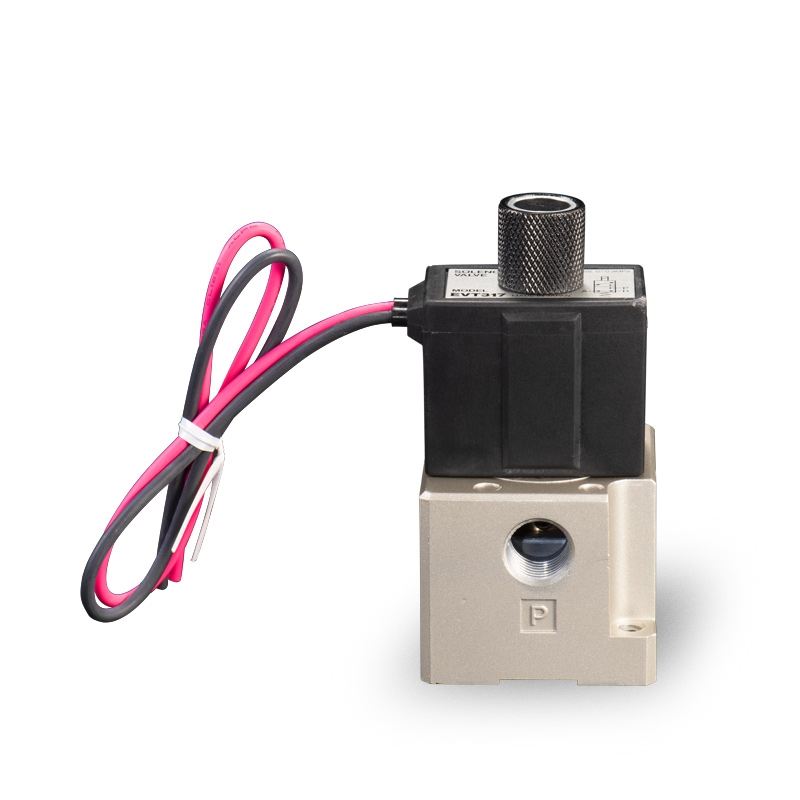

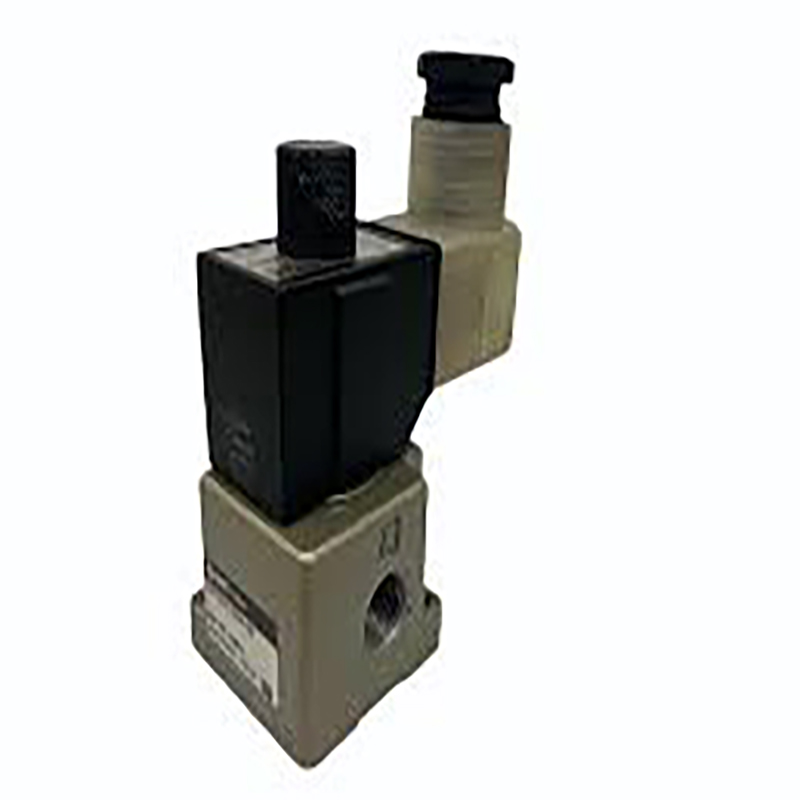

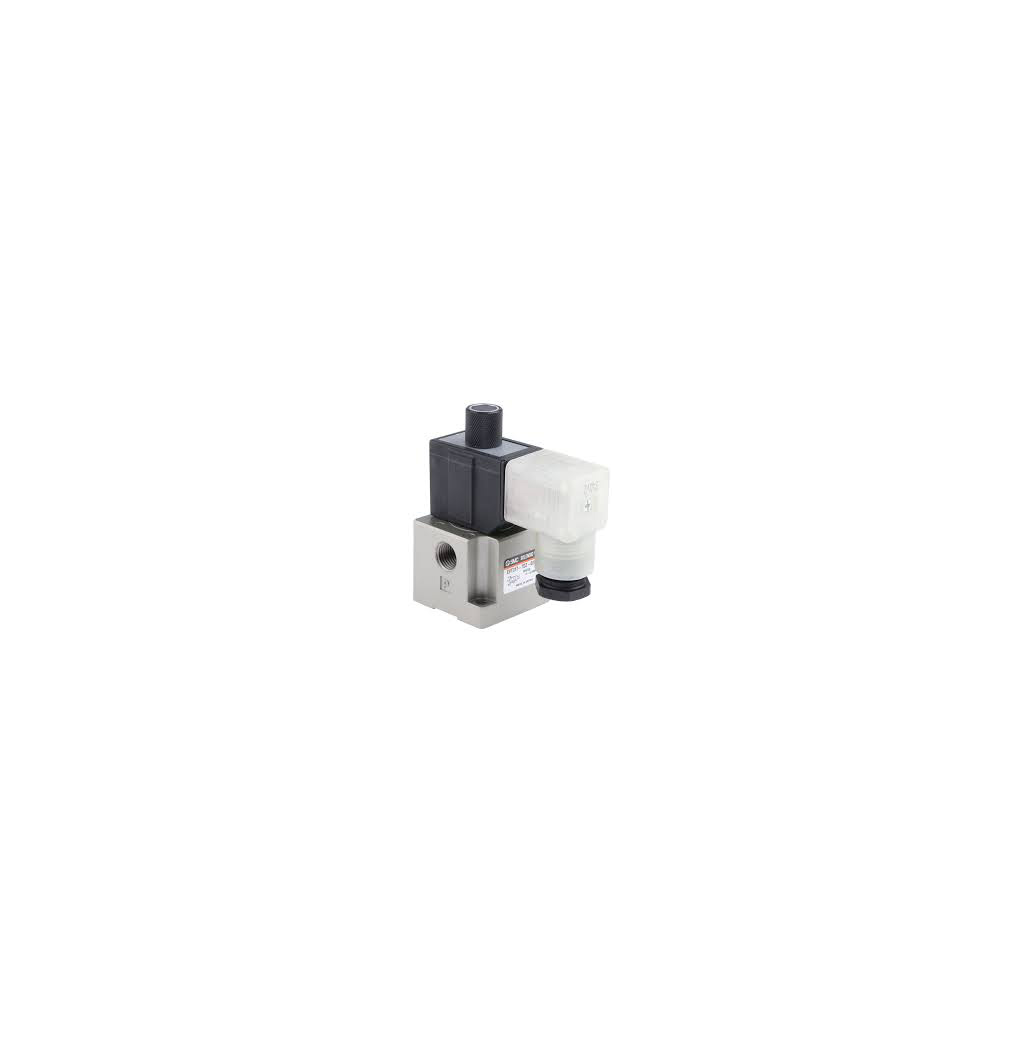

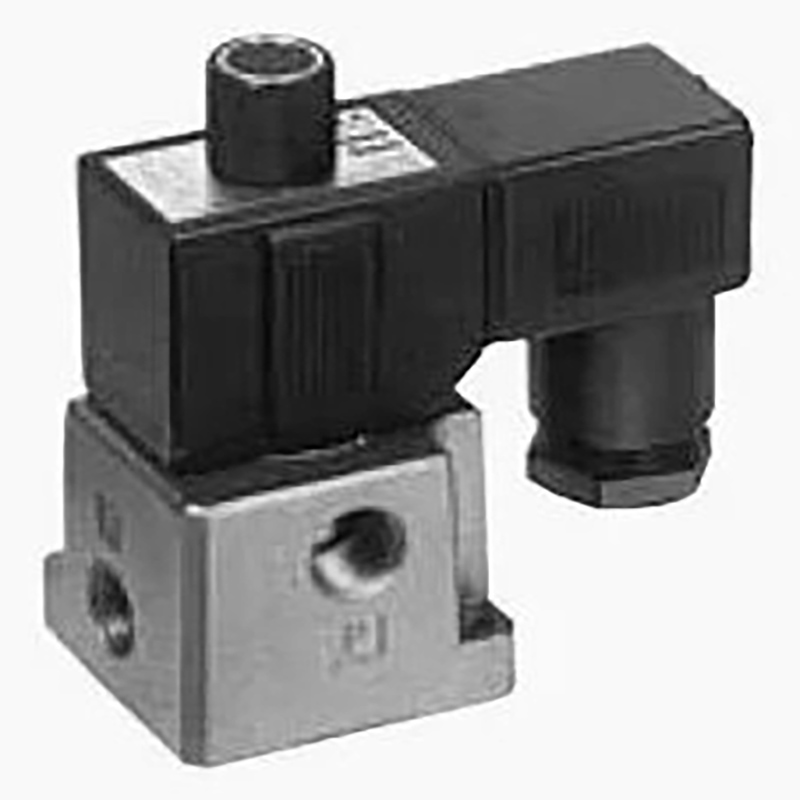

Трехходовой электромагнитный клапан серии VT317 – тарельчатого типа прямого действия

Бренд:SOLH от Richge Technology

Позиционирование продукта

     Серия VT317 представляет собой 3-ходовой тарельчатый электромагнитный клапан прямого действия с эластичной уплотнительной конструкцией в соответствии со стандартом SOLH. Разработанный для контуров сжатого воздуха и инертного газа, он обеспечивает включение-выключение воздушного контура, переключение и контроль выхлопа. Этот компактный переключающий клапан общего назначения с высоким расходом, поддерживающий запуск при нулевом давлении, а также работу как при положительном давлении, так и в вакууме, подходит для условий работы с большим циклом работы различного автоматизированного оборудования.

Основные ключевые особенности

     --Прямая тарельчатая конструкция с запуском при нулевом давлении. Для работы не требуется минимальное управляющее давление. Стабильная работа во всем диапазоне положительного давления 0–0,9 МПа; Вакуумный вариант поддерживает давление до -101,2 кПа, адаптируется к рабочим средам с низким давлением, вакуумом и средним и высоким давлением.

     --6 функций, встроенных в один клапан, гибкое переключение трубопроводов. 6 переключаемых рабочих режимов, включая нормально закрытый (НЗ), нормально открытый (НО), делитель потока и селекторный клапан. Одиночный блок удовлетворяет разнообразным требованиям к пневматическим схемам и обладает исключительной гибкостью конфигурации.

     --Компактный корпус с превосходной пропускной способностьюМини-габаритные размеры: 45×89,5×45 мм; коэффициент расхода C=2,6 дм³/(с·бар). Быстрый отклик в течение ≤30 мс и максимальная частота переключения до 10 Гц, идеально подходят для высокоскоростного переключения воздушных каналов.

     --Эластичное уплотнение и конструкция, не требующая смазки.Эластичные уплотнительные компоненты премиум-класса обеспечивают надежную герметичность и увеличенный срок службы. Работа без смазки обеспечивает чистоту и экологичность газовых контуров, одновременно сокращая расходы на текущее обслуживание.

 Встроенное ручное дублирование без блокировки для простого ввода в эксплуатацию. Стандартная кнопка ручного управления без блокировки облегчает отладку на месте, проверку оборудования и аварийное ручное переключение, упрощая процедуры установки и обслуживания.

     --Монтаж на коллекторе и надежная совместимостьПоддерживает многоклапанную сборку и соответствует стандартным системам клапанного острова, идеально подходит для централизованного пневматического управления и интегрированных контуров с несколькими клапанами.

Полные технические характеристики

     --Расположение портов: 3 порта

     --Рабочая структура: тарельчатый тип прямого действия

     --Тип уплотнения: эластичное резиновое уплотнение

     --Применимая среда: сжатый воздух, инертный газ

     --Рабочее давление: 0–0,9 МПа; Вакуумная модель: -101,2 кПа ~ 0,1 МПа

     --Доказательное давление: 1,5 МПа

     --Температура окружающей среды: -10℃ ~ +50℃

     --Время отклика: ≤ 30 мс

     --Максимальная рабочая частота: 10 Гц

     --Требования к смазке: без смазки

     --Ручное управление: ручное управление без блокировки

     --Размер резьбы порта: Rc 1/4 (02)

     --Дополнительное напряжение катушки: 12 В постоянного тока/24 В постоянного тока, 110 В переменного тока/220 В переменного тока и индивидуальные напряжения.

     --Класс защиты: пылезащитная конструкция4. Типичные сценарии применения. Пневматические контуры управления для автоматизированных сборочных линий, роботизированных манипуляторов и зажимных приспособлений.

     --Системы продувки воздухом, струйной очистки жидкости и вакуумной адсорбции.

     --Упаковочное, полиграфическое, текстильное, деревообрабатывающее и пищевое оборудование.

     --Оборудование, требующее запуска при нулевом давлении, совместимость с вакуумом, высокочастотная езда на велосипеде и компактное пространство для установки.

     --Централизованные клапанные острова и интегрированные цепи пневматического управления коллектором

Краткое изложение одним предложением

     Трехходовой тарельчатый электромагнитный клапан прямого действия SOLH VT317 обеспечивает запуск при нулевом давлении, полную совместимость с вакуумом, шесть переключаемых функций, компактную производительность при высоком расходе и работу без обслуживания, служит экономичным универсальным клапаном для двухпозиционного и коммутационного управления всеми пневматическими контурами автоматизации.
