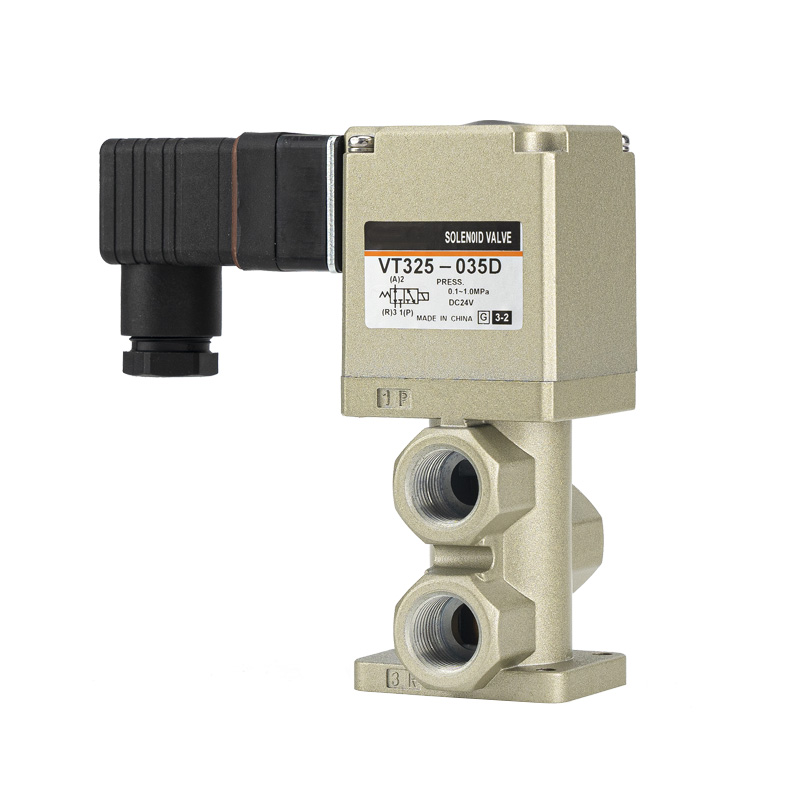

Трехходовой электромагнитный клапан серии VT325 – тарельчатого типа прямого действия

Бренд:SOLH от Richge Technology | СОЛХ Стандарт

1. Позиционирование продукта

     Серия SOLH VT325 представляет собой 3-ходовой электромагнитный клапан тарельчатого типа прямого действия с полным эластичным уплотнением. Разработанный для контуров сжатого воздуха и инертного газа, он выполняет включение-выключение воздушного контура, переключение направления и контроль выхлопа. Поддерживая запуск при нулевом давлении и совместимый как с положительным давлением, так и с полным вакуумом, VT325 служит высокочастотным, стабильным и надежным пневматическим переключающим компонентом для общего оборудования промышленной автоматизации.

2. Основные ключевые особенности

--Прямая тарельчатая конструкция и запуск при нулевом давлении

     Минимальное рабочее давление не требуется. Он стабильно работает во всем диапазоне положительного давления 0–1,0 МПа. Вакуумная версия поддерживает рабочее давление до -101,2 кПа и полностью адаптируется к рабочим сценариям низкого давления, вакуума и высокого давления.

--Многофункциональная конструкция «6 в 1» для универсальных трубопроводов

     Изменяя режимы подключения портов, один клапан реализует 6 функциональных режимов, включая NC (нормально закрытый), NO (нормально открытый), разделение потока и выбор потока. Он удовлетворяет разнообразные требования к пневматической логике, обладает превосходной универсальностью и гибкой конфигурацией.

--Сверхвысокая пропускная способность и быстрый отклик

     Клапан, оснащенный оптимизированными внутренними проходами, обеспечивает высокий коэффициент расхода C=6,1 дм³/(с·бар). Он обеспечивает быстрое время отклика <30 мс и поддерживает максимальную частоту переключения 5 Гц, что идеально подходит для высокоскоростного пневматического переключения и управления подачей воздуха с высоким расходом.

--Эластичное уплотнение и работа без смазки

     Изготовлен из высококачественных эластичных уплотнительных материалов, обеспечивающих превосходную воздухонепроницаемость, защиту от старения и длительный срок службы. Работа без смазки обеспечивает чистоту газовых контуров, экологичность и значительное снижение ежедневных затрат на техническое обслуживание.

--Компактная структура и гибкая установка

     Миниатюрный и компактный корпус экономит место для установки. Он поддерживает методы подключения как к прямой розетке, так и к розетке. Оснащен стандартной кнопкой ручного управления без блокировки для удобной отладки, проверки и аварийного ручного переключения на месте.

--Монтаж на коллекторе и сильная совместимость

     Поддерживает плотную сборку коллектора и штабелирование. Совместим по размерам со стандартными промышленными клапанными блоками, что делает его идеальным для модульных централизованных систем пневматического управления и автоматизированного интегрированного оборудования.

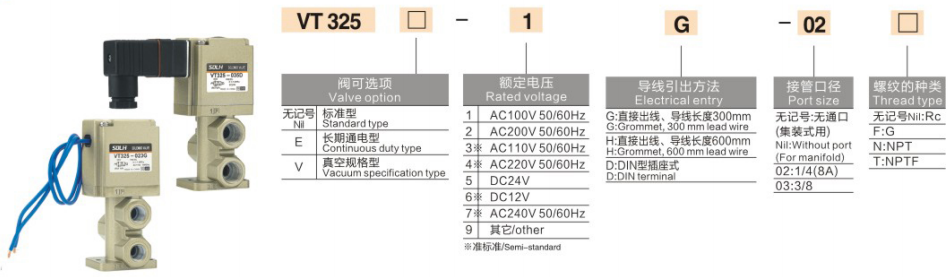

3. Полные технические характеристики.

     --Конфигурация порта: 3-портовый, 2-позиционный одиночный соленоид

     --Тип работы: тарельчатый тип прямого действия

     --Метод уплотнения: высокопроизводительное эластичное резиновое уплотнение

     --Применимая жидкость: сжатый воздух, инертный газ

     --Рабочее давление: 0–1,0 МПа; Тип вакуума: -101,2 кПа ~ 0,1 МПа

     --Доказательное давление: 1,5 МПа

     -- Диапазон температур окружающей среды: 5 ℃ ~ 50 ℃

     --Время отклика: ≤30 мс (проверено при давлении 0,5 МПа)

     --Максимальная рабочая частота: 5 Гц

     --Смазка: конструкция без смазки

     --Ручное управление: Стандартный незапирающийся тип; тип фиксации инструмента опционально

     --Размер порта: Rc 1/4, Rc 3/8

     --Напряжение катушки: 24 В постоянного тока, 110 В переменного тока, 220 В переменного тока и настраиваемые параметры.

4. Типичные сценарии применения

     --Пневматическое управление автоматизированными производственными линиями, роботизированными манипуляторами и зажимными приспособлениями.

     --Системы продувки пыли, струйной очистки жидкости, вакуумной адсорбции и вакуумного разрыва.

     --Упаковочное, полиграфическое, текстильное и деревообрабатывающее оборудование.

     --Автоматическое оборудование, требующее запуска при нулевом давлении, совместимости с вакуумом и высокочастотного переключения.

     --Централизованные клапанные острова и коллекторные модульные схемы пневматического управления.

Краткое изложение одним предложением

     Трехходовой тарельчатый электромагнитный клапан прямого действия SOLH VT325 обеспечивает запуск при нулевом давлении, полную совместимость с вакуумом, многофункциональное переключение «6 в 1», сверхвысокую пропускную способность и производительность, не требующую обслуживания, что делает его универсальным решением с высокими эксплуатационными характеристиками и экономичностью для пневматического переключения с высоким расходом в системах промышленной автоматизации.
