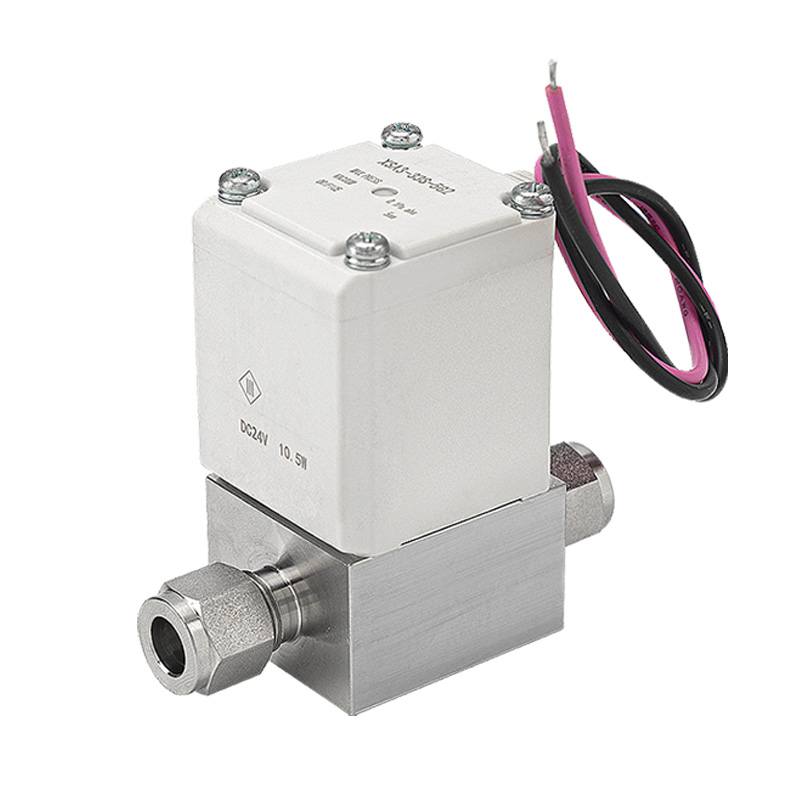

Нормально закрытый электромагнитный клапан высокого вакуума серии XSA

Бренд:SOLH от Richge Technology

1. Позиционирование продукта

     Серия SOLH XSA представляет собой нормально закрытый электромагнитный клапан, специально разработанный для контуров сверхвысокого вакуума. Он осуществляет точный двухпозиционный контроль воздуха и инертных газов. Обладая высочайшей устойчивостью к вакууму, ультраминимальной утечкой, чистой конструкцией, защищающей от загрязнений, и быстрой скоростью реагирования, он служит основным вакуумным компонентом для прецизионного технологического оборудования, включая полупроводники, фотоэлектрические панели, ЖК-дисплеи, медицинское и пищевое оборудование.

2. Основные ключевые особенности

-- Совместимость со сверхвысоким вакуумом

     Минимальное рабочее абсолютное давление достигает 1×10⁻⁶ Па, что полностью соответствует технологическим стандартам сверхвысокого вакуума и гарантирует стабильное сохранение вакуума и высокую эффективность откачки вакуумных систем.

-- Превосходное плотное уплотнение и сверхнизкая утечка

     Внутренняя утечка ≤ 1,3×10⁻⁹ Па·м³/с; внешняя утечка ≤ 1,3×10⁻¹¹ Па·м³/с. Двойные характеристики низкой утечки стабилизируют степень вакуума в системе и устраняют риск утечки опасного газа в рабочей среде.

-- Чистая оптимизированная структура с низким содержанием частиц

     Внутренняя пружина встроена в корпус клапана для уменьшения трения движущихся компонентов и образования частиц, что идеально соответствует производственным линиям со строгими требованиями к чистоте помещений.

-- Низкое энергопотребление и легкий вес

     Потребление энергии катушкой снижено до 25% по сравнению с предыдущими поколениями; общий вес снижен максимум на 18% (минимум 0,41 кг). Энергосберегающая конструкция облегчает компактную интеграцию в корпуса прецизионного оборудования.

-- Несколько вариантов подключения

     Доступны две универсальные схемы соединения: фитинги с торцевым уплотнением, компрессионные фитинги с обжимным кольцом 1/4 дюйма и 3/8 дюйма и внутренняя резьба Rc/NPT, совместимые с различными стандартными спецификациями вакуумных трубопроводов.

-- Широкий диапазон напряжения и разнообразные электрические клеммы

     Охватывает основные напряжения, включая 24 В постоянного тока, 110 В переменного тока / 220 В переменного тока. Различные формы проводки, такие как быстроразъемные клеммы, клеммы DIN и кабельный ввод, адаптируются ко всем основным автоматизированным системам управления.

-- Стабильная и безопасная промышленная сертификация

     Огнестойкий змеевик марки UL94V-0; сертифицирован по стандартам RoHS, CE, CAT.ES140-7B, подходит для длительной непрерывной промышленной эксплуатации.

3. Полная таблица технических характеристик.

4. Типичные сценарии применения

      --Производство полупроводников: впрыск газа в технологическую камеру и контроль включения-выключения вакуумного трубопровода.

     -- Линии по производству фотоэлектрических и ЖК-дисплеев: камера сверхвысокого вакуума и контуры поддержания давления.

     -- Медицинское оборудование: инструменты для вакуумной стерилизации и вакуумные контуры аналитических лабораторий.

     -- Пищевая промышленность: оборудование для вакуумной упаковки и вакуумной сушки.

     -- Научно-исследовательские лаборатории: экспериментальные устройства сверхвысокого вакуума и испытательное оборудование для физики элементарных частиц.

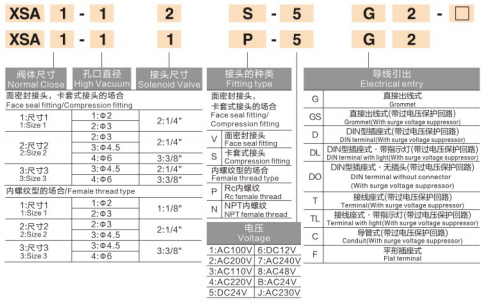

5. Примеры моделей и рекомендации по выбору

5.1: Типичные коды моделей:XSA1-12S-5G2, XSA1-11P-5G2

5.2 Ключевые моменты выбора

      -- Подтвердите требования к уровню вакуума: требуется ли сверхвысокий вакуум 1×10⁻⁶ Па (абс.)

      -- Выберите тип соединения трубопровода: торцевое уплотнение, обжимной фитинг или внутренняя резьба Rc/NPT.

      -- Напряжение катушки соответствия и электрическая клемма: серия DC24V или AC; быстрая вилка / DIN / проводка кабелепровода

      -- Подтвердите размер порта: 1/4", 3/8", чтобы удовлетворить потребность системы в потоке.

Краткое изложение одним предложением

     Нормально закрытый электромагнитный клапан высокого вакуума SOLH XSA поддерживает работу в сверхвысоком вакууме 1×10⁻⁶ Па со сверхнизкими утечками, чистой внутренней структурой с низким содержанием частиц и множеством взаимозаменяемых соединений, выступая в качестве надежного переключающего компонента для всех прецизионных вакуумных промышленных процессов.
