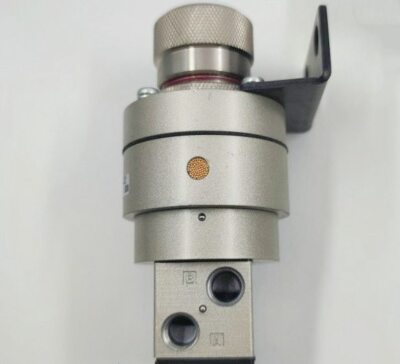

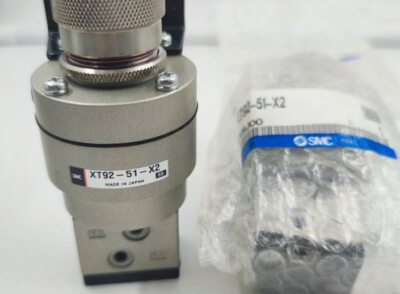

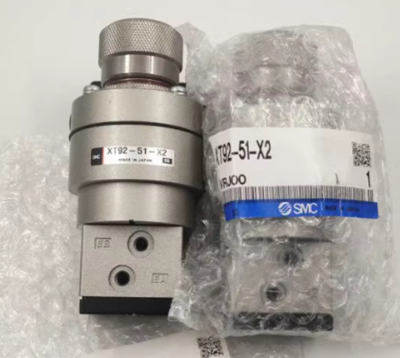

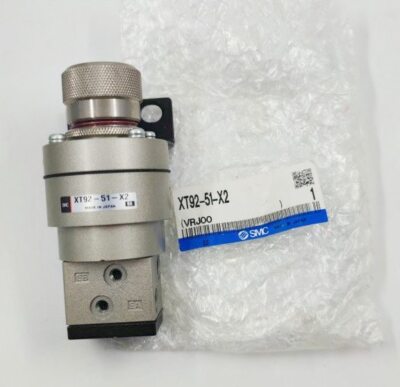

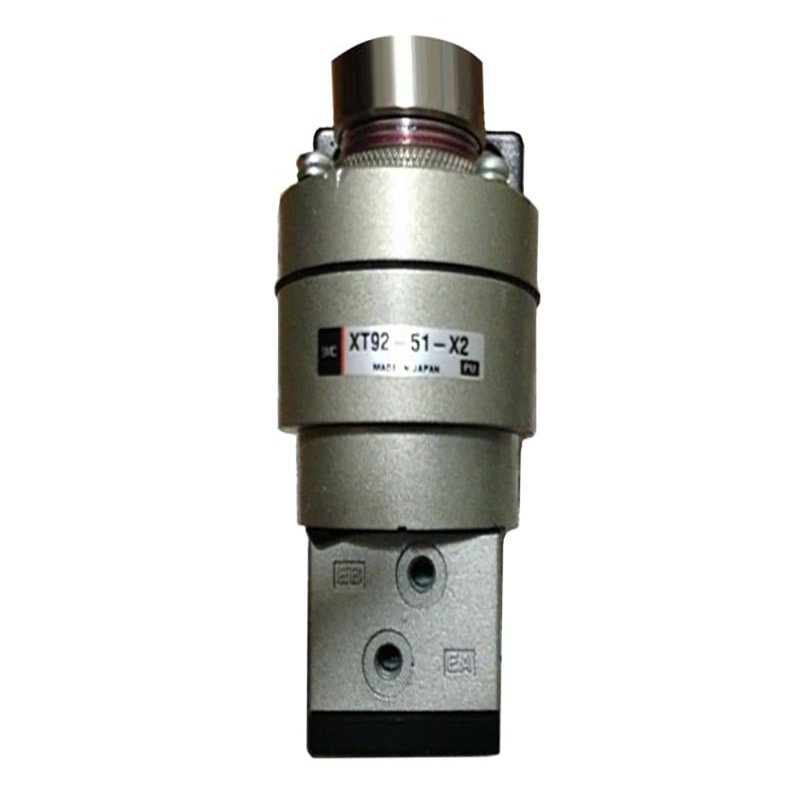

XT92-51-X2 Прецизионный клапан определения давления

Бренд:SOLH от Richge Technology

Обзор продукта

     XT92-51-X2 — это специальный клапан UTC под брендом SOLH Richge. Он принципиально отличается от обычных прецизионных регуляторов давления и служит в качестве специального клапана обнаружения двойного давления для защитной защиты от низкого давления и переключения пневматического сигнала. Этот специальный блок разработан для срабатывания по порогу давления и управления блокировкой с двумя сигналами в автоматизированных цепях безопасности.

1. Основные технические характеристики (полная совместимость с SMC)

     --Модель: XT92-51-X2 Специальная версия на заказ

     --Тип конструкции: клапан двойного давления прямого действия для обнаружения давления

     --Резьба порта: Rc1/8, совместима с трубопроводными фитингами M5.

     --Применимая среда: чистый сжатый воздух

     --Регулируемый диапазон давления переключения: 0,1 ~ 0,5 МПа

     --Максимальное рабочее давление: 0,8 МПа

     --Доказательное давление: 1,2 МПа

     --Рабочая температура окружающей среды: -5℃ ~ +60℃

     --Вес нетто: прибл. 300 г

     --Основные функции: обнаружение порога давления, защитная блокировка низкого давления, переключение сигнала двойного воздушного контура.

2. Расположение 3/2-полосных логических портов

     --P: Главный входной порт подачи воздуха

     --A/B: два независимых выходных порта переключения

     --R: Выхлопное отверстие со встроенным глушителем

     --Верхняя ручка регулировки: устанавливает индивидуальный порог срабатывания давления (например, 0,4 МПа).

     --Варианты установки: монтаж на кронштейне или монтаж на панели.

3. Принцип работы

     Когда давление в системе превышает заданный порог: воздух течет из порта P в порт A, а порт B соединяется с выпускным портом R. Когда давление в системе падает ниже заданного порога: воздух течет из порта P в порт B, а порт A соединяется с выпускным портом R. Клапан осуществляет автоматическое переключение воздушного канала при фиксированном пороге давления для завершения защитной блокировки и управления пневматическим логическим сигналом.

4. Сравнение производительности: XT92-51-X2 и прецизионные регуляторы ARP/IR.

5. Типичные сценарии применения

     Защитная блокировка низкого давления: автоматически переключает оборудование в безопасный режим ожидания, как только давление воздуха падает ниже заданного значения. Автоматическое переключение двойной подачи воздуха: переключается на резервный источник воздуха при падении давления в главном трубопроводе. Блокировка разрешения давления машины: ограничивает запуск оборудования до тех пор, пока давление воздуха не достигнет допустимого порога. Встроенный пневматический логический блок: заменяет комбинированный узел отдельных реле давления и электромагнитных клапанов для упрощения общей компоновки воздушного контура.

Краткое изложение одним предложением

     Специальный клапан обнаружения давления SOLH XT92-51-X2 обеспечивает защиту от низкого давления и переключение воздушного канала с фиксированным порогом; это специальный пневматический логический компонент для цепей защитной блокировки, который нельзя использовать для непрерывного точного регулирования давления.
