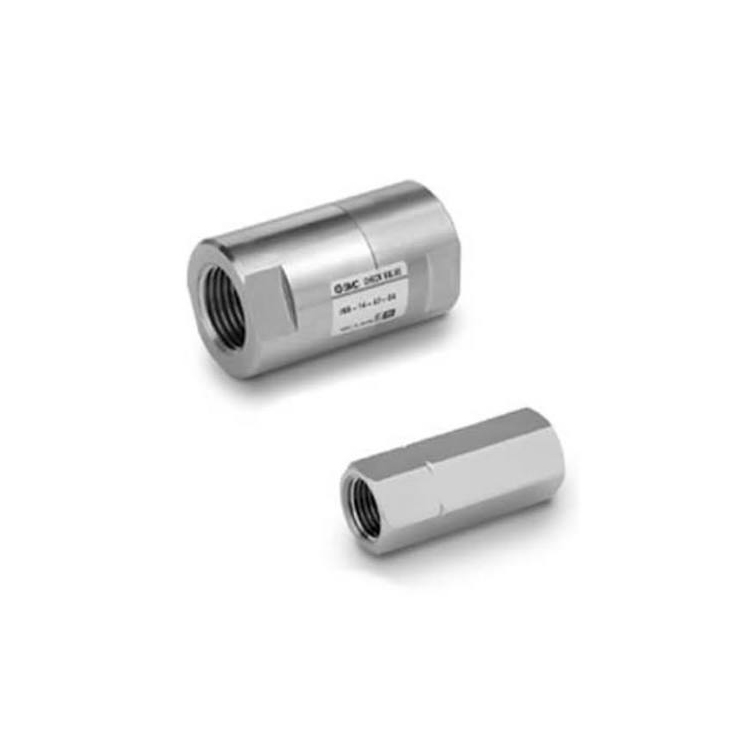

Обратный клапан низкого давления открытия серии XTO674 / INA14

Бренд:SOLH от Richge Technology

Позиционирование продукта

     Серии SOLH XTO674 и INA14 имеют одинаковую платформу продукта, характеризующуюся сверхнизким давлением открытия и совместимостью с двумя средами для сжатого воздуха и воды. Эти линейные обратные клапаны с резьбой широко применяются для предотвращения обратного потока в вакуумных контурах и общих пневматических системах, а также подходят для трубопроводов жидкости и воды низкого давления. XTO674 ориентирован на низкотемпературные условия работы, а INA14 охватывает стандартные и устойчивые к коррозии промышленные сценарии.

 Правило классификации и наименования кода модели

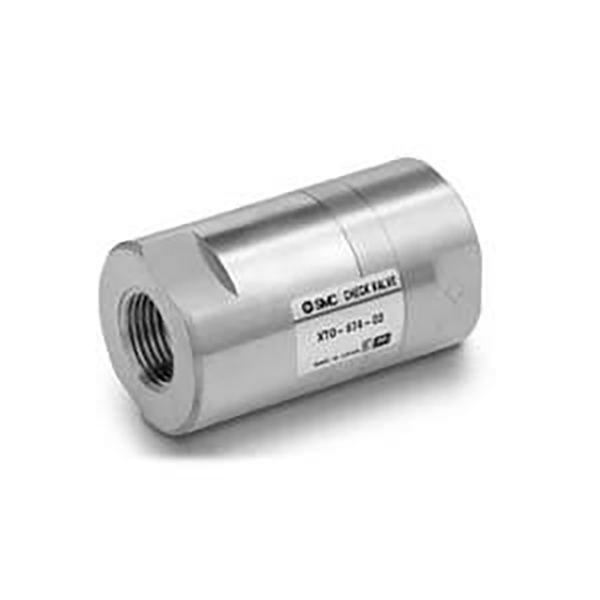

     -- XTO674: корпус из латуни, версия, устойчивая к низким температурам (минимальная рабочая температура -30 ℃)

     -- INA14: стандартная серия, дополнительный корпус из латуни/нержавеющей стали SUS304, нормальный температурный диапазон (минимум -5℃)

     -- Определение суффикса размера порта: 01 = Rc1/8", 02 = Rc1/4", 03 = Rc3/8", 04 = Rc1/2"

 Общие универсальные технические характеристики

     -- Давление открытия: 0,01 МПа (0,1 бар), сверхнизкий порог, идеально подходит для контуров вакуума и низкого давления.

     -- Максимальное испытательное давление: 1,0 МПа

     -- Применимые среды: сжатый воздух, вода, нейтральный инертный газ и нейтральная жидкость.

  1. Диапазон рабочих температур

     -- XTO674: -30℃ ~ +80℃ (криогенная устойчивость)

     -- INA14: -5℃ ~ +80℃

  2. Дополнительные материалы уплотнений

     -- NBR (стандарт): для воздуха и чистой воды, применимая температура -5 ~ 60 ℃.

     -- FKM: маслостойкий и устойчивый к высоким температурам, до 80 ℃.

     -- CR: устойчивость к атмосферным воздействиям и истиранию, опционально для серии XTO674.

  3. Варианты материалов корпуса клапана

     -- XTO674: только корпус из цельной латуни.

     -- INA14: Латунь/нержавеющая сталь SUS304 (все основные детали, контактирующие с рабочей средой, из нержавеющей стали)

Сравнительная таблица параметров типовой модели

Основные преимущества продукта и область применения

 1. Сверхнизкое давление срабатывания 0,01 МПа.

     -- Стабильное открытие при вакууме -0,1 МПа, эффективно предотвращает потерю вакуума и обратный поток присоски/вакуумного генератора.

  2. Двунаправленное надежное уплотнение.

     -- Плавный прямой поток, нулевая обратная утечка; защищает вакуумные насосы, электромагнитные клапаны и цилиндры от повреждений, вызванных обратным скачком давления.

  3. Мини-линейная резьбовая конструкция.

     -- Непосредственно устанавливается внутри трубопровода без дополнительных монтажных кронштейнов, идеально подходит для компактного узкого пространства для размещения оборудования.

 4. Универсальный дизайн с двойной средой для воздуха и воды.

     -- Совместим как с сухими пневматическими контурами, так и с трубопроводами жидкой воды низкого давления для уменьшения количества запасных частей.

 5. Полная совместимость с вакуумной системой.

     -- Подходит для вакуумного испытательного оборудования и контуров циркуляции вакуума с пульсирующим отрицательным давлением.

Рекомендации по установке и выбору модели

  1. Маркировка направления потока: стрелка «→» напечатана на корпусе клапана и указывает направление потока среды; обратная установка полностью перекроет проход жидкости.

  2. Соответствие размера порта: выберите Rc1/8" ~ Rc1/2" в соответствии с диаметром трубопровода; Rc1/4" (суффикс 02) является наиболее распространенной общей спецификацией.

  3.  Правила выбора среды и температуры

     -- Условия работы при низкой температуре/вакууме → Выберите серию XTO674.

     --  Обычный воздух и чистая вода комнатной температуры → INA14 с уплотнением из NBR
     -- Маслосодержащие среды или высокотемпературные жидкости → INA14 с уплотнением из фторкаучука FKM

  3. Рекомендуемая схема вакуумной системы

     -- Установите обратный клапан между генератором вакуума, фильтром и присоской, чтобы блокировать обратный поток воздуха и поддерживать стабильный уровень вакуума во время прерывистой работы.

Преимущество взаимозаменяемости SOLH

     XTO674 и INA14 имеют одинаковые габаритные размеры, размер резьбового порта и основные параметры производительности. Обе серии могут быть напрямую заменены на месте без модификации трубопровода, что обеспечивает превосходную экономическую эффективность по сравнению с импортными эквивалентными моделями.

Краткое изложение одним предложением

     SOLH XTO674 / INA14 линейный обратный клапан с резьбой и сверхнизким давлением срабатывания 0,01 МПа, поддерживает двойную воздушную и водную среду, дополнительный корпус из латуни / нержавеющей стали и несколько уплотнительных материалов, обеспечивая надежную защиту от обратного потока для вакуумных, криогенных, общих пневматических и промышленных трубопроводов для жидкостей низкого давления.
