2/2-ходовой жидкостный электромагнитный клапан серии 2S (прямого действия + пилотного управления)

Бренд:SOLH от Richge Technology

Обзор продукта

  1. Серия SOLH 2S представляет собой 2/2-ходовые нормально закрытые запорные электромагнитные клапаны для жидкости, разделенные на две полные линейки продуктов:

     -- Прямого действия 2S (серия с малым отверстием 030/050)

     -- Пилотное управление 2S (серии с большими отверстиями 150~500)

  2. Предназначен для автоматического включения/выключения трубопроводов чистой воды, сжатого воздуха, смазочного масла, охлаждающей смазочно-охлаждающей жидкости и слабоагрессивных жидкостей. Компактная интегрированная конструкция с герметичным уплотнением; катушки поддерживают долгосрочную непрерывную подачу питания.

     -- Тип прямого действия: полное открытие при нулевом перепаде давления 0 МПа, идеально подходит для микрожидкостных отделений низкого давления.

     -- Тип с пилотным управлением: большой диаметр и высокая пропускная способность для магистральных трубопроводов с трубами большого диаметра.

  3. Широко сочетается с контурами охлаждения станков, линиями чистящего распыления, дренажными системами воздушных компрессоров, оборудованием для очистки воды, автоматизацией жидкости для упаковки пищевых продуктов.

Две линейки продуктов. Полная классификация: NC прямого действия и NC с пилотным управлением.

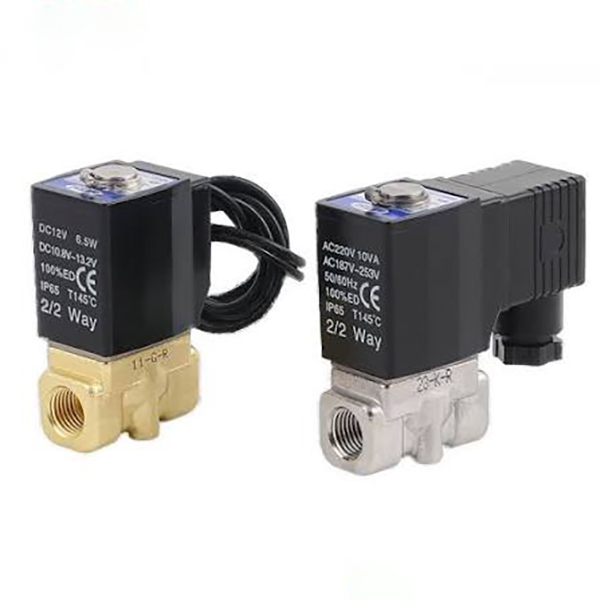

 1. 2S прямого действия, нормально закрытый (пример модели: 2S-L030-08)

     -- Принцип работы:Нет вспомогательной пилотной воздушной камеры; Электромагнитная катушка напрямую тянет шток якоря, открывая/закрывая седло клапана. Полностью открыт даже при нулевом давлении воды/воздуха 0 МПа.

        * Выключение питания: пружина сжимает уплотнение, чтобы полностью перекрыть жидкость из трубопровода;

        * Питание включено: катушка тянет якорь вверх, открывая порт клапана для прохождения жидкости.

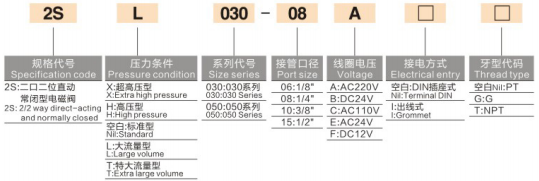

    -- Полное правило кодирования модели:2S — Суффикс давления — Серия размеров — Резьба порта — Напряжение катушки — Тип проводки — Стандарт резьбы

        * 2S: 2/2-ходовой электромагнитный клапан прямого действия с нормально замкнутым контактом.

        * Суффикс класса давления: Пустой = стандартный / L = большой расход / T = сверхбольшой расход / H = высокое давление / X = сверхвысокое давление

        * Размерная серия: 030 (мини), 050 (средний маленький)

        * Код порта: 06=G1/8, 08=G1/4, 10=G3/8, 15=G1/2

        * Код напряжения: A = 220 В переменного тока, B = 24 В постоянного тока, C = 110 В переменного тока, E = 24 В переменного тока, F = 12 В постоянного тока.

        * Проводка: Пустой = штепсельная розетка DIN, I = тип вывода кабеля.

        * Резьба: пустая = коническая резьба PT, параллельная G = G BSPP, американская резьба T = NPT.

     -- Основные преимущества:

        *Запуск при нулевом перепаде давления, отсутствие ограничения минимального рабочего давления, стабильная работа для микроконтуров жидкости низкого давления.

        * Ультракомпактный корпус, произвольный угол установки без ограничения силы тяжести.

        * Быстрый отклик в миллисекундах для быстрых циклов включения-выключения

     -- Сценарии применения:

       Распыление охлаждающего масла для небольших станков с ЧПУ, микрораспыление для мини-стиральных машин, микроотключение воздуха и воды для оборудования 3C, вспомогательная вакуумная подача воды, небольшие ответвления трубопроводов (G1/8 ~ G1/2).

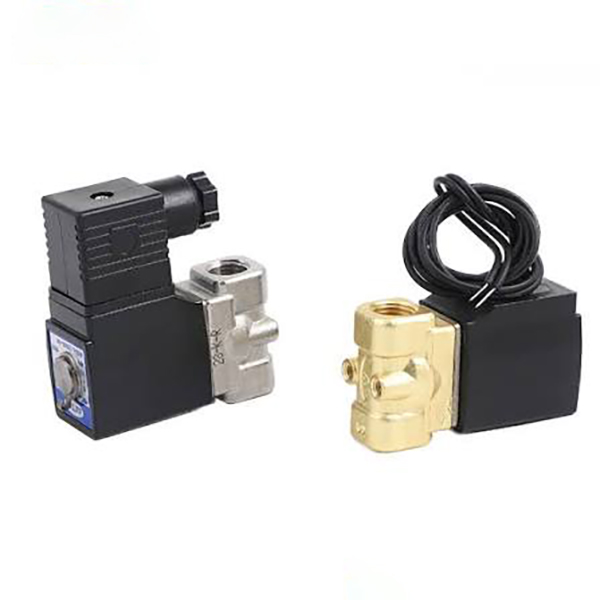

  2. Серия 2S с пилотным управлением, нормально закрытый

     -- Принцип работы:Встроенное миниатюрное пилотное управляющее отверстие; для подъема главной диафрагмы/золотника используется среднее давление в трубопроводе. Минимальный перепад давления 0,05 МПа, необходимый для полного открытия. Змеевик контролирует только небольшое пилотное сливное отверстие с низким энергопотреблением.

        * Питание выключено: пилотное отверстие закрыто, давление на входе сжимает главное уплотнение, закрывая трубопровод.

        * Включение питания: стравливает давление из пилотной камеры, средний золотник поднимает главный золотник для подачи большого объема жидкости; максимальный размер отверстия до Φ50 (G2 дюйма)

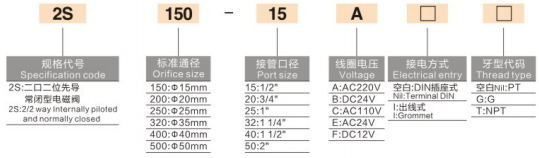

     -- Полное правило кодирования модели:2S — Размер отверстия — Резьба порта — Напряжение катушки — Тип проводки — Стандарт резьбы

        * 2S: 2/2-ходовой электромагнитный клапан с пилотным управлением, нормально закрытый.

        * Размер рамы отверстия: 150 (диаметр 15), 200 (диаметр 20), 250 (диаметр 25), 320 (диаметр 35), 400 (диаметр 40), 500 (диаметр 50)

        * Код порта: 15=G1/2, 20=G3/4, 25=G1, 32=G1-1/4, 40=G1-1/2, 50=G2

        * Коды напряжения/проводки/резьбы полностью соответствуют вариантам прямого действия.

    -- Основные преимущества:

        * Большое прямое отверстие, сверхвысокая скорость потока, минимальный перепад давления в трубопроводе для централизованной системы водоснабжения и подачи воздуха по всей линии.

        * Крошечная катушка малой мощности приводит в движение корпус клапана большого диаметра, низкое тепловыделение, подходит для круглосуточной непрерывной работы.

        * Широкий проточный канал, который нелегко засорить, совместим с промышленной циркулирующей охлаждающей водой, содержащей незначительные взвешенные примеси.

     --Сценарии применения:

        Главные впускные/дренажные трубопроводы воздушных компрессоров, основные водные контуры распылительной очистки крупных сборочных линий, коллекторные трубы для очистки воды, магистральные нефтепроводы охлаждения штамповочного оборудования, мощные промышленные системы водоснабжения.

Универсальные общие функции продукта (прямое + пилотное управление)

  1. Стандартная нормально закрытая (НЗ) функция Заводская настройка по умолчанию

     Автоматическое отключение при отключении электроэнергии предотвращает перелив и утечку жидкости во время остановки оборудования, что повышает безопасность системы.

  2. Несколько дополнительных материалов уплотнений.

     -- Стандартный нитриловый каучук NBR: универсальный для воды, воздуха и смазочного масла.

     -- Опционально: этилен-пропилен из этилен-пропиленового каучука: устойчив к кислотам и щелочам, предназначен для использования в горячей воде и чистой жидкости, пригодной для пищевых продуктов.

  3. Прочная высокотемпературная маломощная катушка.

     Термостойкая изоляционная катушка для длительного непрерывного включения, устойчивая к ожогам изоляция; возможность двойной проводки (розетка DIN/проводной провод) для гибкой компоновки шкафа.

  4. Мультимеждународные стандарты резьбы для экспорта

     Британский конус PT, параллельная G BSP, американская резьба NPT (опционально), совместима с отечественными автоматизированными и зарубежными производственными линиями.

  5. Полная настройка по давлению.

     Серия прямого действия поддерживает настройку стандартного/большого расхода/высокого/сверхвысокого давления; пилотная серия рассчитана на стандартное давление промышленной жидкости 0,05–1,0 МПа.

  6. Универсальный монтаж без гравитации.

     Может быть установлен вертикально, горизонтально или перевернуто, подходит для тесной внутренней компоновки электрошкафа.

Единая таблица общих технических характеристик

Полная сравнительная таблица выбора с прямым и пилотным управлением

Сегментированные типичные сценарии применения

  1. Область применения ЧПУ прямого действия

     -- Одноточечный впрыск охлаждающего масла и микрораспыление для небольших станков с ЧПУ

     -- Вакуумная вспомогательная подача воды и мини-воздушный контур вкл/выкл для оборудования автоматизации 3C

     -- Небольшие машины ультразвуковой очистки, контуры управления лабораторными микрожидкостями.

     -- Отделение обслуживания оборудования, одноточечный переключатель воды/газа для небольших светильников

  2.Область применения пилотного ЧПУ

     -- Полное опорожнение машины воздушного компрессора и перекрытие основного воздушного трубопровода.

     -- Управление основным водяным контуром для оборудования для распылительной очистки большой сборочной линии.

     -- Оборудование для очистки воды и высокопроизводительные циркуляционные охлаждающие коллекторы.

     -- Упаковка для пищевых продуктов, химическое оборудование, главный запорный клапан для жидкости большого диаметра.

Основные правила выбора

     -- Статическое давление в трубопроводе <0,05 МПа, прерывистая подача микрожидкости → Необходимо выбрать 2S прямого действия.

     -- Размер трубы ≥G1/2, главный коллектор с высоким расходом, стабильное долговременное давление воды/воздуха → Выберите пилотное управление 2S.

     -- Горячая вода, пищевая, слабая кислотная/щелочная среда: при размещении заказа укажите уплотнение из EPDM.

     -- Централизованная проводка внутри шкафа управления машиной: приоритет отдается типу проводки через розетку DIN.

     -- Наружное влажное оборудование: выберите тип провода с водонепроницаемым кабельным вводом.

Соответствующие комплексные решения для пневматических и гидравлических контуров

  1. Малый ответвленный контур охлаждения

     -- Блок подготовки воздуха AFC → Электромагнитный клапан 3/2 серии 3V → Трубки из полиуретана → Клапан прямого действия 2S (управление контуром охлаждающей воды)

  2. Полная схема основного водосборника машины.

     -- Резервуар для воды/основная труба воздушного компрессора → Пилотный клапан большого диаметра 2S → многостанционные ответвления для распыления

  3. Схема цеха взрывозащищенной жидкости

     -- Взрывозащищенная установка подготовки источника воздуха → Взрывозащищенный трехходовой клапан 50-ВПЭ + индивидуальный взрывозащищенный змеевик 2S пилотный клапан

Краткое изложение одним предложением

     2/2-ходовой нормально закрытый жидкостный электромагнитный клапан серии SOLH 2S разделяется на модель прямого действия с малым отверстием для запуска при нулевом давлении и вариант с малым расходом и пилотным управлением с большим проходным отверстием, с дополнительными уплотнениями NBR / EPDM, многорезьбовой совместимостью с разными напряжениями, широко используется для автоматического отключения воды, воздуха, масла на станках, линиях мойки, оборудовании для автоматизации очистки воды и упаковки пищевых продуктов.
