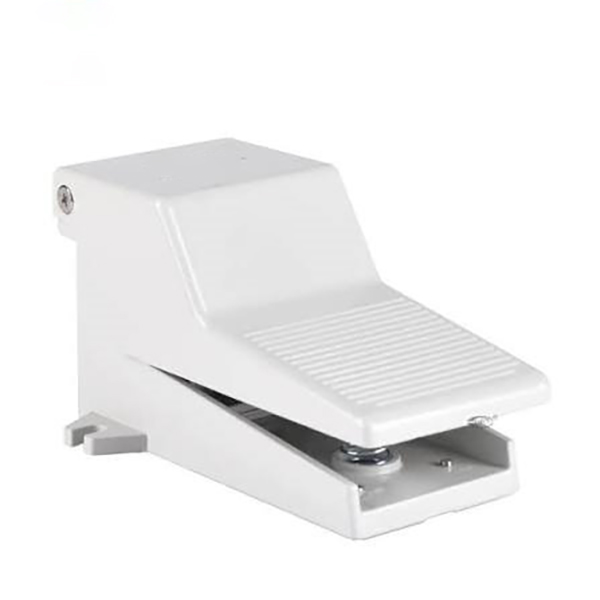

5/2-ходовой педальный клапан серии 4F | Полностью алюминиевый пневматический педальный клапан прямого действия

Бренд: SOLH от Richge Technology | Полная совместимая замена педального клапана серии AirTAC 4F

1. Обзор продукта

     Серия SOLH 4F — профессиональная5/2-ходовой пневматический распределитель с ножной педалью полностью совместим и взаимозаменяем со всей серией AirTAC 4F. Корпус из литого под давлением алюминиевого сплава и утолщенная нескользящая ножная педаль с пружинной конструкцией прямого действия специально разработаны дляцилиндр двойного действия с управлением вперед и назад. Полная серия включает четыре настраиваемых типа: стандартный с самовозвратом, механическая самоблокировка L, защитная крышка G и интеграция блокировки + защиты LG. Он может вручную заменить электромагнитные клапаны для запуска и остановки оборудования и переключения направления, широко применяемые в инструментальных приспособлениях, штамповке, клепке и промышленном пневматическом управлении.

  1.1 Логика 5/2-ходовой воздушной цепи ядра

     • Определение воздушного порта: P (основной воздухозаборник), A/B (двойные рабочие выпуски), R1/R2 (двойные независимые выпускные отверстия)

     • Нормальное состояние (педаль отпущена): P подключается к B для подачи воздуха; A подключается к R1 для выхлопа, цилиндр втягивается и сбрасывается.

     • Рабочее состояние (педаль нажата): P подключается к A для подачи воздуха; B соединяется с R2 для выхлопа, цилиндр выдвигается и работает.

     • Стандартный тип без L: Мгновенный сброс пружины после отпускания ноги для прерывистого управления толчком.

     • L тип блокировки: Нажмите один раз, чтобы зафиксировать положение и поддерживать давление воздуха; нажмите еще раз, чтобы разблокировать и сбросить сброс давления

2. Правила кодирования модели и определение суффикса

     Кодирование логики: 4F210 — [Размер порта] + [Суффикс функции] — [Тип резьбы]

  2.1 Базовая модель и размер порта

     • 4Ф210: Базовый корпус универсального 5/2-ходового ножного клапана основного потока.

     • 06: порт с резьбой G1/8 (PT1/8)

     • 08: G1/4 (PT1/4) универсальная основная спецификация

 2.2 Руководство по выбору суффикса основной функции

  2.3 Суффикс типа резьбы

     • Пустой: Коническая резьба PT (стандарт по умолчанию)

     • G: параллельная резьба G британского стандарта.

     • T: Коническая резьба NPT американского стандарта.

  Пример модели: 4Ф210-08 | Стандартный обратный клапан G1/4 с самовозвратом; 4Ф210-08ЛГ | Самоблокирующийся донный клапан G1/4 с защитной крышкой

3. Основные технические параметры

4. Различие в выборе: 4F 5/2-ходовой и 3/2-ходовой донный клапан 3F

5. Структурные основные преимущества

     • Двойная независимая конструкция выхлопа: Оснащен двумя отдельными выпускными отверстиями для обеспечения плавного выхлопа при реверсе цилиндра, быстрого реагирования и стабильной работы без задержек.

     • Противоскользящая педаль для тяжелых условий эксплуатации: Текстурированная поверхность педали эффективно увеличивает трение, предотвращая проскальзывание при движении с высокой нагрузкой и улучшая стабильность работы.

     • Стабильный независимый механизм блокировки: Независимая защелкивающаяся конструкция обеспечивает надежное позиционирование и легкую разблокировку. Примечание. Не подходит для условий непрерывной работы при сверхвысокой частоте.

     • Дополнительная защитная крышка: Изготовленный на заказ пластиковый пылезащитный кожух эффективно предотвращает случайное реверсирование, вызванное падением заготовок или неправильным прикосновением персонала, повышая безопасность работы на месте.

     • Полностью алюминиевая прочная конструкция: Цельный корпус из литого под давлением алюминиевого сплава отличается высокой твердостью, ударопрочностью и длительным сроком службы для суровых условий промышленных цехов.

6. Типичные сценарии применения

     • Ручное управление цилиндра двустороннего действия: Источник воздуха → донный клапан 4F → цилиндр двустороннего действия. Тип с самовозвратом обеспечивает выдвижение при нажатии и втягивание при отпускании; Тип фиксации поддерживает давление зажима для длительного позиционирования.

     • Управление промышленным технологическим оборудованием: Профессиональное ножное переключение направления для штамповочных, клепальных машин и шлифовальных приспособлений, освобождающее руки для эффективной обработки.

     • Отладка оборудования на месте: Временно замените электромагнитные клапаны ручными педальными клапанами для отладки пневматической цепи, что удобно для пробной эксплуатации оборудования и калибровки параметров.

Краткое изложение одним предложением

     Серия SOLH 4F представляет собой полностью алюминиевый 5/2-ходовой ножной педальный клапан прямого действия с опциями самовозврата, самоблокировки и защиты от неправильного срабатывания. Обладая двойным быстрым выпуском, большим расходом и полной совместимостью с AirTAC, это стандартный промышленный ножной клапан управления для цилиндров двойного действия с переключением вперед/назад и механическим пневматическим управлением.
