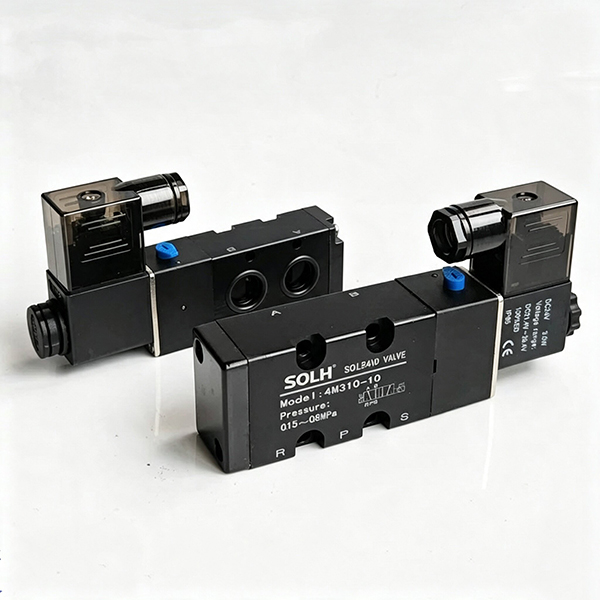

Стандартный 5/2-ходовой электромагнитный клапан NAMUR серии 4M | Клапан пластинчатого типа, монтируемый на приводе

Бренд: SOLH от Richge Technology

1. Обзор продукта

     Серия SOLH 4M — профессиональнаяСтандартный 5/2-ходовой пластинчатый электромагнитный клапан NAMUR специально разработан для автоматического управления пневмоприводом. Он строго соответствует международным стандартам бокового монтажа NAMUR со стандартными монтажными отверстиями в нижней части клапана. Клапан можно ламинировать напрямую и устанавливать сбоку от пневматических шаровых кранов и приводов дроссельных заслонок без промежуточных переходных воздушных трубок. Используемый исключительно для цепей автоматического управления клапанами, он полностью соответствует стандартам серии Airtac 4M и конструктивно отличается от обычных 4-вольтовых электромагнитных клапанов трубчатого типа.

  1.1 Основные характеристики продукта

     • Режим функции: 5/2-ходовой (5-портовый, 2-позиционный)

     • Структура привода: Внутренний управляющий золотник, работа без смазки

     • Стандарт крепления: Стандартный боковой монтаж NAMUR (основание интегрировано с воздушными контурами P/A/B/R1/R2)

     • Основные модели: 4М210-08, 4М210-06, 4М110-06

2. Полные правила кодирования моделей и полный список серий.

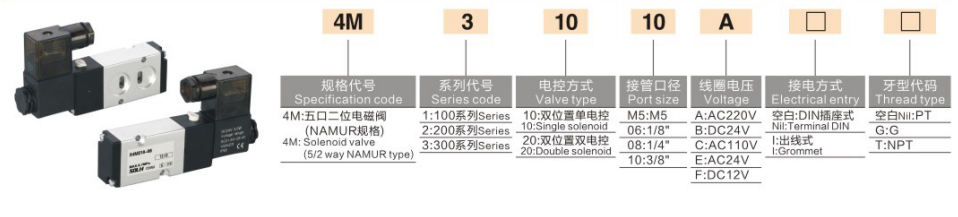

 1. Логика кодирования: 4M [Код размера] [Код управления] [Код функции] — [Резьба порта]

  2. Пример модели

     4М210-08: Размер 200, одно электрическое управление с пружинным возвратом, порт с внешней резьбой PT1/4.

 3. Список технических характеристик основной модели полной серии

3. Основные технические параметры

4. Преимущества монтажного ядра NAMUR и ключевые моменты выбора

     • Интегрированный базовый воздушный порт НАМУР: В нижней части клапана имеются воздушные отверстия A/B. После установки привода он автоматически стыкуется с двумя воздухозаборными отверстиями привода. Для портов A/B не требуются внешние воздуховоды; только впускные отверстия для воздуха P и выпускные отверстия R1/R2 требуют подключения внешнего источника воздуха, что упрощает структуру трубопроводов и уменьшает количество точек утечки.

     • Встроенный ручной тестовый толкатель: Оснащен кнопкой ручной отладки на стороне клапана, поддерживающей проверку ручного открытия и закрытия клапана после отключения питания, что удобно для установки, отладки и обслуживания оборудования на месте.

     • Характеристики режима двойного управления: модели с двойным электрическим управлением 4M×20 используют самоблокирующуюся структуру памяти при отключении питания для поддержания текущего положения клапана; Модели с одним электрическим управлением 4M×10 автоматически перезагружаются силой пружины после отключения питания, что соответствует требованиям безопасного сброса и удержания позиционирования соответственно.

     • Совместимый монтаж коллектора: Имеет ту же базовую спецификацию, что и серия 4V (основание коллектора 4M100M/200M/300M). Он поддерживает централизованную подачу воздуха для нескольких клапанов посредством установки коллектора, а также может быть установлен непосредственно на один привод для независимой работы.

5. Клапан 4M NAMUR по сравнению с обычным трубчатым клапаном 4V | Руководство по выбору защиты от ошибок

6. Типичные приложения для согласования

     • Система автоматического управления клапаном: 4M210-08 в сочетании с пневматическим приводом DA/SR + шаровым/дроссельным клапаном, широко используемым в нефтехимической промышленности, водоподготовке и оборудовании для переключения жидкостей в трубопроводах.

     • Интегрированная система клапанного острова: Использование многозвенного коллекторного основания 4M200M для реализации централизованной подачи воздуха и комплексной установки нескольких электромагнитных клапанов серии 4M для автоматизированных групп трубопроводов.

     • Согласование трубопроводов: Соедините порты с внешней резьбой с помощью быстроразъемных прямых фитингов с наружной резьбой KQ2 для быстрой стыковки с основным трубопроводом источника воздуха для стабильного и герметичного соединения.

Краткое изложение одним предложением

     Серия SOLH 4M представляет собой специализированный 5/2-ходовой электромагнитный клапан пластинчатого типа по стандарту NAMUR для пневматических приводов, отличающийся бескамерным прямым монтажом, работой без смазки и защитой IP65, являющийся оптимальным вспомогательным компонентом управления для автоматического переключения пневматических шаровых кранов и дроссельных заслонок.
