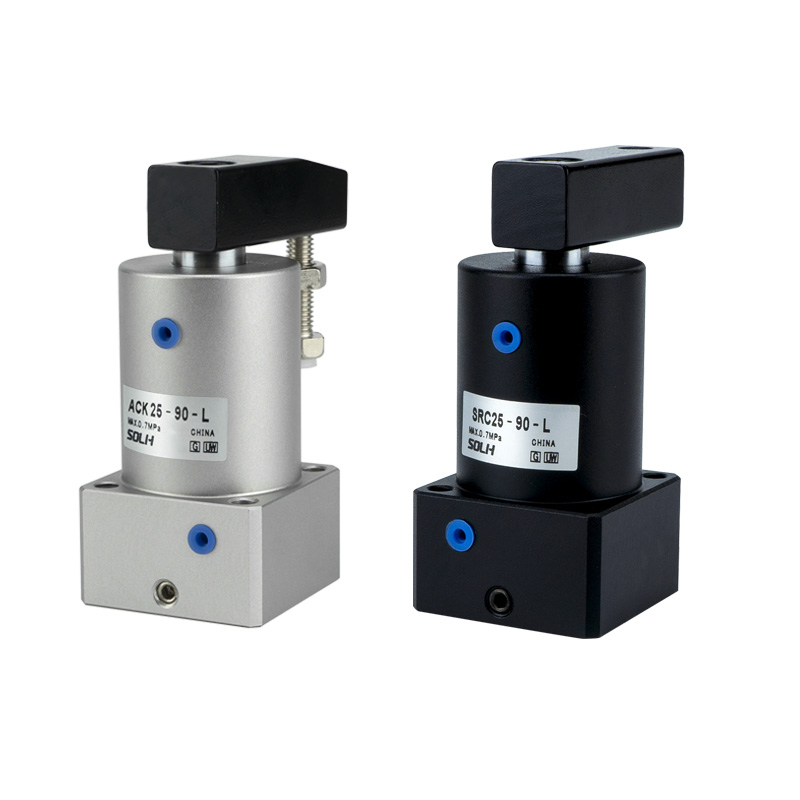

Угловой цилиндр серии ACK | Вращение на 90°/180° и зажим вниз, цилиндр 2-в-1

Бренд: SOLH от Richge Technology

Обзор продукта и основные структурные особенности

     Серия SOLH ACK представляет собой высокопроизводительный угловой цилиндр 2-в-1, сочетающий вращение на 90°/180° и линейное движение зажима вниз. Охватывая отверстия диаметром от φ25 мм до φ63 мм, он использует профессиональную конструкцию с тремя направляющими и канавками, обеспечивающую высокую точность и высокую устойчивость к эксцентричной нагрузке. Дополнительные односторонние/двухсторонние нажимные пластины и направление вращения влево/вправо полностью адаптируются к различным компоновкам светильников. Обладая высокой жесткостью, длительным сроком службы и способностью зажима при больших нагрузках, цилиндр ACK широко используется в ограниченных по пространству станциях зажима заготовок при автоматизированной оснастке, сварочном позиционировании и штамповке.

1. Комплексное вращение и зажимное действие

• Стандартная рабочая последовательность: Втягивание → вращение на 90°/180° влево/вправо → выдвижение для зажима вниз

• Сбросить последовательность: Втянуть, чтобы освободить зажим → вращение в обратном направлении → выдвинуть и сбросить

• Высокоточное позиционирование: Стандартный угол поворота 90° с высокой точностью ±1,5°; Опциональный тип вращения на 180°, обеспечивающий повторяемое и надежное позиционирование заготовки.

2. Высокая жесткость и увеличенный срок службы.

• Структура с тремя направляющими и канавками: Оптимизированная конструкция направляющих в трех направлениях обеспечивает исключительную стабильность движения, высокую точность направления и высокую устойчивость к отклонению, эффективно противодействуя эксцентричной нагрузке во время зажима.

• Конфигурация высокопрочного материала: Шток поршня изготовлен из специальной легированной стали, подвергнутой термической обработке, что обеспечивает превосходную износостойкость и долговечность. Корпус цилиндра подвергается жесткому анодированию для повышения коррозионной стойкости и жесткости конструкции.

• Импортные уплотнения премиум-класса: Используются импортные уплотнительные материалы, которые отлично адаптируются к сложным условиям работы, эффективно уменьшают утечку воздуха и значительно продлевают общий срок службы цилиндра.

3. Гибкая установка и разнообразная конфигурация.

• Дополнительные типы нажимных пластин: односторонняя прижимная пластина ACK для узких заготовок; Двусторонняя прижимная пластина ACKD для широких заготовок, удовлетворяющая разнообразные требования к зажиму заготовок.

• Регулируемое направление вращения: L (вращение влево против часовой стрелки) и R (вращение вправо по часовой стрелке) опционально для соответствия различным компоновкам станций на объекте.

• Универсальная конструкция крепления: Оборудовано 4 сквозными отверстиями снизу для прямого крепления, совместимо с фланцевым монтажом. Зарезервированные стандартные пазы для переключателей позволяют удобно устанавливать магнитные переключатели для определения положения.

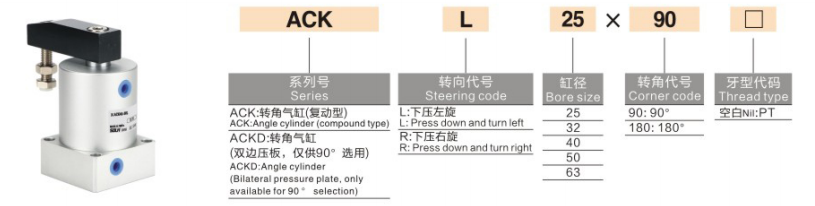

Полные правила именования моделей и примеры заказа

1. Типичные примеры моделей: ACKL25-90, ACKDR40-90

2. Примеры стандартных заказов

• Одностороннее вращение влево на 90°: ACKL25-90 (отверстие φ25, вращение влево, стандартный угол 90°)

• Двустороннее вращение вправо на 90°: ACKDR32-90 (отверстие φ32, двусторонняя пластина, вращение вправо, угол 90°)

• Тип большого диаметра для тяжелых условий эксплуатации: ACKL63-90 (максимальное отверстие φ63, вращение влево, угол 90° для зажима тяжелых грузов)

Общие технические параметры (стандартное состояние 20℃, 0,5 МПа)

1. Основные характеристики

• Режим работы: Составное движение двойного действия (вращение + зажим вниз)

• Диапазон рабочего давления: 0,15~1,0 МПа; Испытательное давление: 1,5 МПа

• Температура окружающей среды: -20℃~80℃

• Рабочая скорость поршня: 50~200 мм/с

• Угол поворота: 90° (стандарт); 180° (опционально)

• Стандартный ход зажима: φ25=12 мм; φ32=16 мм; φ40=20 мм; φ50=25 мм; φ63=30 мм

2. Теоретическая сила зажима (единица измерения: Н при 0,5 МПа)

3. Вес изделия (единица измерения: кг при стандартном типе 90°)

Типичные сценарии применения

• Станки и сварочные приспособления: Идеально подходит для позиционирования заготовки, фиксации сваркой и предотвращения смещения штамповочной станции. Интегрированное вращение и зажим 2-в-1 упрощает механическую конструкцию и экономит место для установки.

• Электронная и прецизионная обработка компонентов: Подходит для зажима поддонов, фиксации приспособлений и микроточного позиционирования деталей. Он отличается высокой точностью позиционирования и низким уровнем пылеобразования, отвечая строгим требованиям точности и чистоты.

• Автоматизированный механизм передачи: Широко применяется для ограничения поворотного стола, позиционирования поворотного механизма и зажимных станций с коротким ходом, обеспечивая стабильное, плавное и повторяемое сложное движение.

• Условия работы при ремонте тяжелых условий эксплуатации: Обладая высокой силой зажима и превосходной устойчивостью к эксцентриковой нагрузке, он идеально подходит для зажима тяжелых заготовок, фиксации пресс-форм и точного позиционирования при больших нагрузках.

Трехшаговое руководство по быстрому выбору

1. Выбор размера отверстия: Выберите размер отверстия в соответствии с фактической зажимной нагрузкой. Убедитесь, что теоретическая сила зажима ≥ фактическая нагрузка × коэффициент запаса прочности 1,5; отдавайте предпочтение диаметру φ40 или больше для тяжелых условий работы.

2. Выбор обводки: Стандартный ход зажима составляет от 12 мм до 30 мм. Оставьте запас хода 3–5 мм в зависимости от высоты заготовки, чтобы избежать механических помех во время работы.

3. Выбор конфигурации

￮ Тип нажимной пластины: Для узких заготовок выбирайте одностороннюю пластину ACK; выберите двустороннюю пластину ACKD для широких заготовок.

￮ Направление вращения: Выберите вращение L влево или вращение R вправо в соответствии с фактической компоновкой станции и условиями механических помех.

Краткое изложение одним предложением

     Угловой цилиндр серии SOLH ACK имеет высокоточную конструкцию с тремя направляющими и канавками, поддерживающую вращение на 90 °/180 ° и интеграцию зажима вниз. Благодаря дополнительным одно-/двусторонним нажимным пластинам, гибкому вращению влево/вправо и отличным характеристикам защиты от прогиба при тяжелых нагрузках, это высокожесткое и долговечное зажимное решение для различных автоматизированных монтажных станций с ограниченным пространством.
