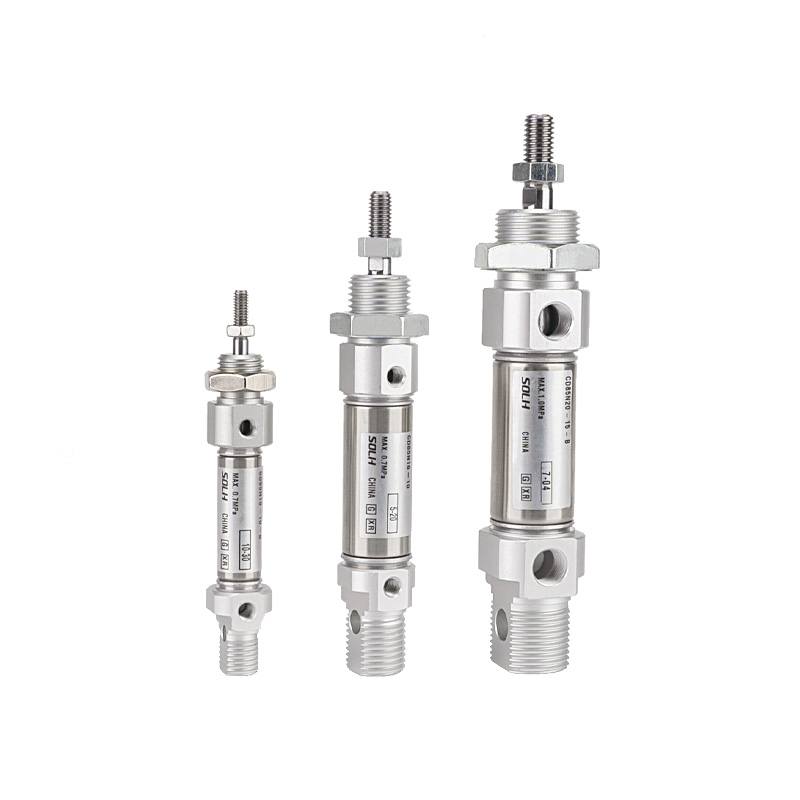

Мини-цилиндр из нержавеющей стали серии C85 (стандарт ISO 6432, система, совместимая с SMC)

Бренд: SOLH от Richge Technology | Каталог экспортно-ориентированной продукции

Бренд: SOLH от Richge Technology

Обзор продукта

     Мини-цилиндр из нержавеющей стали серии SOLH C85 соответствует международному стандарту ISO 6432, диапазон диаметров φ8 ~ 25 мм. Особенности: компактный внешний вид, устойчивость к коррозии, высокая скорость и высокая частота, работа без масла. Широко применяется в пищевой, фармацевтической, электронной и общей пневматической автоматизации.

Основная структура и конструктивные особенности

   1. Стандарт: ISO 6432 (φ8–φ25), универсальные монтажные размеры для мирового рынка мини-цилиндров.

   2. Материал: цилиндр из нержавеющей стали 304, шток поршня и контргайка; нержавеющий, подходит для работы в условиях влажности, слабой кислоты и щелочи.

   3. Конструкция: гофрированные торцевые крышки, без рулевой тяги, прямая цилиндрическая форма, небольшой размер и легкий вес.

   4. Варианты операций

     -- Одинарный шток двойного действия (стандарт)

     -- Одностороннего действия (пружинный возврат/пружинное выдвижение)

     -- Двухштоковый синхронный цилиндр

     -- C85K Тип невращающегося стержня

   5. Подушка: Стандартная резиновая подушка; воздушная подушка (суффикс C) опционально для φ10–25 для уменьшения ударов при движении на высокой скорости.

   6. Уплотнение: специальное двунаправленное уплотнение с канавкой для масляного резервуара, низкое давление запуска, длительный срок службы в условиях работы без масла.

   7. Обнаружение положения: встроенное магнитное кольцо (код D) опционально; Режимы установки магнитного переключателя: A = паз гусеницы, B = паз стальной ленты.

Полное правило кодирования модели

   1. Пример модели: CD85N25-100C-B

  2. Пример заказа: CD85N16-50.

     -- Базовый тип, диаметр отверстия 16, ход 50, встроенный магнит, резиновая подушка.

Стандартные технические характеристики (двойного действия)

Теоретическая тяговая и тяговая сила при 0,6 МПа (одинарный стержень, единица измерения: N)

Монтажные формы и производные модели

  1. Варианты монтажа ISO6432

     -- N: базовый тип со встроенной скобой (самый популярный)

     -- F: осевой монтаж с плоским концом

     -- L: крепление на одной ножке / M: крепление на двойной ножке

     -- G: фланцевое крепление

     -- NU: Крепление цапфы на шарнире

   2. Основные производные версии

     -- CD85: со встроенным магнитным кольцом, совместимым с магнитными датчиками.

     -- C85K: Невращающийся квадратный шток поршня, расположение против перекручивания.

     -- C85E: одностороннего действия (пружинный возврат/расширение пружины)

     -- CWCD85E: Двухштоковый цилиндр двойного действия, синхронное движение.

Сравнение выбора: C85 VS MI VS MA

   1. ✅ Предпочтительные случаи для C85

     -- Пищевая, фармацевтическая и электронная промышленность: нержавеющая сталь, чистая, антикоррозийная.

     -- Высокоскоростные и высокочастотные циклы: возвратно-поступательное движение с коротким ходом 50–1500 мм/с.

     -- Компактное расположение оборудования: тонкий цилиндрический корпус диаметром φ8–25.

     -- Влажная и слегка агрессивная среда в мастерской

     -- Глобальный спрос на обмен: универсальный размер ISO6432 для прямой замены.

 Трехшаговое руководство по быстрому выбору

   1. Выбор отверстия: рассчитайте тягу и горизонтальную нагрузку, запас прочности ≥50%; выберите диаметр меньшего диаметра для работы на более высоких частотах.

   2. Подтверждение штриха: добавьте дополнительный запас 10–20 мм; максимальный ход 400 мм.

   3. Выбор конфигурации

     -- Встроенный магнит: добавьте код D

     -- Высокоскоростное снижение ударов: выберите суффикс C, воздушная подушка

     -- Требование защиты от перекручивания: выберите версию K без вращения.

     -- Форма монтажа: N/F/L/M/G в зависимости от конструкции оборудования.

Краткое изложение одним предложением

     Мини-цилиндр SOLH C85/CD85 из нержавеющей стали ISO6432 полностью взаимозаменяем с импортной серией SMC, поддерживает высокоскоростную безмасляную работу, несколько способов монтажа и дополнительный антивращающийся стержень, идеальный линейный привод для автоматических производственных линий пищевой, медицинской и электронной промышленности.
