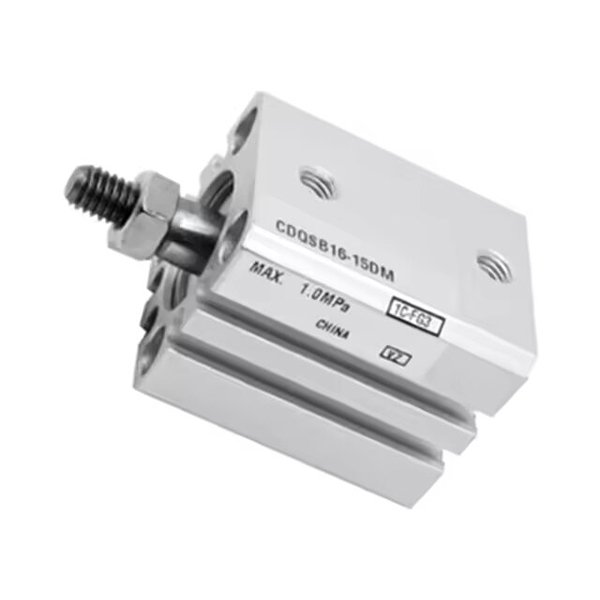

Компактный тонкий цилиндр серии CQS

Бренд: SOLH от Richge Technology

Обзор продукта

     Тонкий компактный цилиндр серии SOLH CQS взаимозаменяем с серией SMC CQS. Разработан для ограниченного пространства для установки и высокоточного применения с коротким ходом. Квадратный ультратонкий корпус, диаметр отверстия 12–25 мм, улучшенная высокоточная версия на основе серии CQ2. Широко используется в полупроводниковой, 3C-электронике и прецизионной автоматизации для зажима, толкания и позиционирования.

Структура и основные характеристики

     -- Квадратный ультратонкий корпус, общая длина короче, чем у модели CQ2;

     -- Ствол из твердого анодированного алюминия, хромированный шток поршня, высокая жесткость;

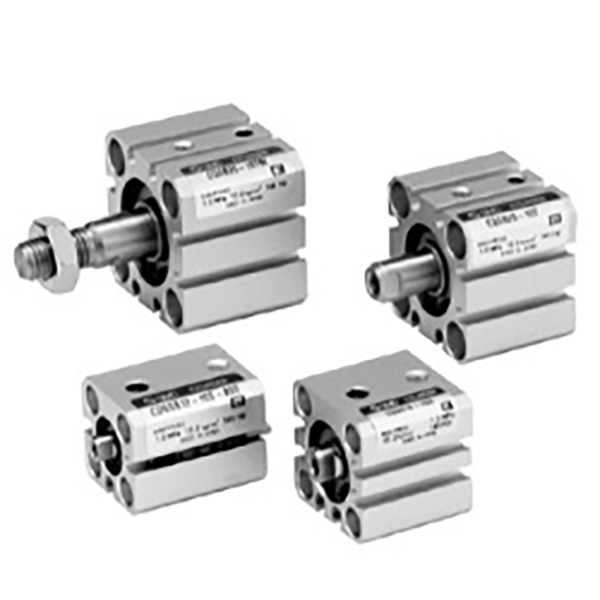

     -- Полные варианты: стандартный одиночный шток, двойной шток, невращающийся шток, версия XB24 с длительным сроком службы;

     -- Встроенный магнит CDQS для обнаружения датчика положения; многосторонние пазы для датчиков, датчик не выступает за пределы цилиндра;

     -- Фиксированная резиновая подушка на обоих концах, без воздушной подушки;

     -- Уплотнение с низким коэффициентом трения и масляным резервуаром, работа без масла, срок службы ≥5 миллионов циклов.

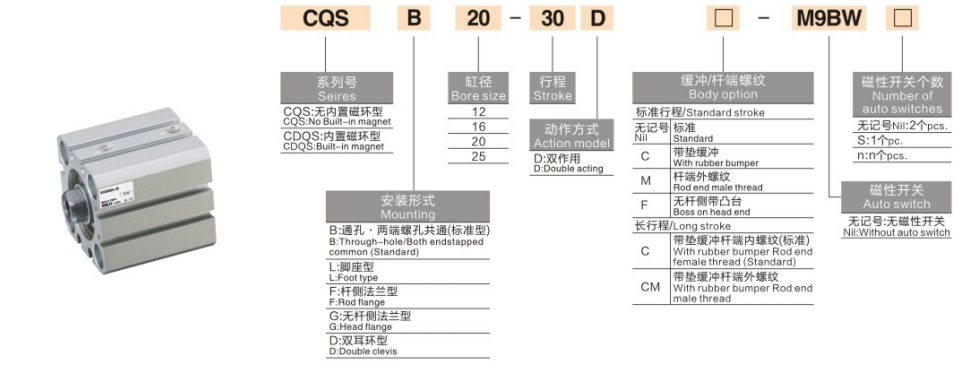

Правило кодирования модели

   1. Пример: CDQSB20-50D-M9BW

     -- C: Встроенный магнит (CDQS); нет C = немагнитный CQS

     -- DQS: название серии

     -- B=одиночный стержень; W = двойной стержень; К = невращающийся стержень; KW=двойной противовращательный стержень

     -- 20: Размер отверстия 12/16/20/25 мм.

     -- 50: длина хода 5–300 мм.

     -- D: Новая стандартная структура

     -- M9BW: опция магнитного переключателя.

Технические характеристики

Теоретическая тяговая и тяговая сила при 0,5 МПа

Краткое изложение одним предложением

     Сверхкомпактный тонкий пневматический цилиндр SOLH CQS с несколькими конструктивными вариантами, высокой жесткостью и коротким корпусом, идеальный высокоточный привод с коротким ходом для 3C- и полупроводникового оборудования автоматизации в ограниченном пространстве.
