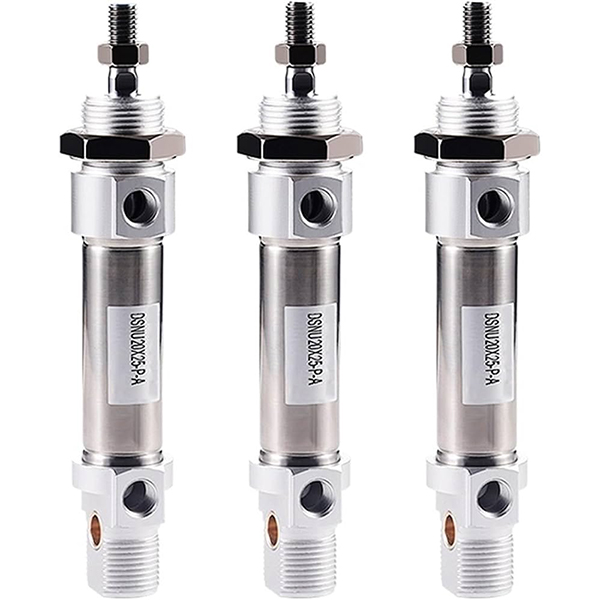

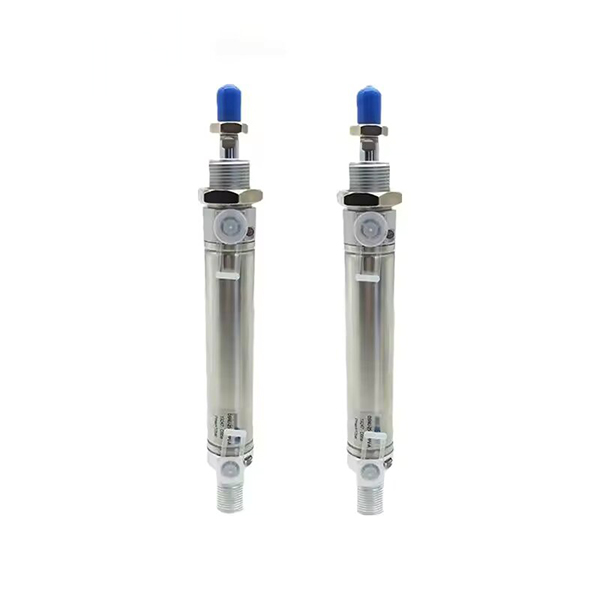

Мини-цилиндр из нержавеющей стали серии DSNU | Стандартный коррозионностойкий пневматический цилиндр ISO 6432

Бренд: SOLH от Richge Technology

1. Обзор продукта и основные структурные особенности

     Серия SOLH DSNU представляет собой высокопроизводительный мини-пневматический цилиндр из нержавеющей стали, полностью соответствующий международным стандартам ISO 6432 и CETOP RP52P. Он охватывает диапазон диаметров от φ8 до φ63 мм, имеет цилиндрическую трубку и шток поршня из нержавеющей стали SUS304, саморегулирующуюся пневматическую амортизацию, превосходную коррозионную стойкость и сверхдлительный срок службы. Совместимый с сериями FESTO DSNU, SMC CM2 и Airtac MG, он широко используется в пищевой, фармацевтической, электронной, упаковочной, текстильной и специальных автоматизированных средах с влажными, слабокислотными и слабощелочными условиями работы.

  1.1 Глобальный стандарт и полная взаимозаменяемость

     Изготовлено в строгом соответствии с универсальными промышленными стандартами ISO 6432 и CETOP RP52P, все монтажные размеры и характеристики интерфейсов унифицированы во всем мире. Он обеспечивает полную взаимозаменяемость с мини-цилиндрами основных международных марок, поддерживает замену без каких-либо модификаций и пакетную модернизацию стандартного автоматизированного оборудования.

  1.2 Полностью устойчивая к коррозии конструкция из нержавеющей стали

     Цилиндрическая трубка и шток поршня из нержавеющей стали премиум-класса SUS304 сочетаются с торцевыми крышками из кованого алюминиевого сплава. Интегрированная структура материала обеспечивает превосходные антикоррозийные, антикоррозийные и высокопрочные характеристики, идеально адаптируясь к суровым условиям, таким как высокая влажность, пыль, слабая кислота и слабая щелочь, значительно превосходя по долговечности обычные алюминиевые мини-цилиндры.

  1.3 Структура фирмы, обжатой роликами

     Использование профессиональной технологии уплотнения обжимными роликами для соединения торцевой крышки с плотной и прочной общей конструкцией, превосходной виброустойчивостью и стабильной работой. Обтекаемая круглая прямая форма отличается простой конструкцией и удобной ежедневной разборкой и обслуживанием, что снижает затраты на последующую эксплуатацию.

  1.4 Разнообразие движений и компактные варианты короткого типа

     • ДСНУ двойного действия: Двухсторонний воздухозаборник возвратно-поступательного движения, наиболее универсальный стандартный тип для традиционной линейной автоматизации.

     • ДСНУ-…-П одностороннего действия (выталкивающий): Пружинная выдвижная конструкция, автоматическое выдвижение после сбоя питания для сценариев безопасного сброса.

     • ДСНУ-…-Р одностороннего действия (обратный ход): Конструкция с пружинным возвратом, автоматическое втягивание после сбоя питания для механизмов защитного позиционирования.

     • Саморегулирующаяся подушка ДСНУ-…-ППВ: Двусторонний интеллектуальный саморегулирующийся пневматический буфер, ручная регулировка не требуется, подходит для высокоскоростной работы в полном диапазоне давлений.

     • ДСНУ-С короткого типа: общая длина на 35 мм короче, а ширина на 40 % уже, чем у стандартного типа, адаптирована для установки в сверхузких пространствах.

  1.5 Модернизированная прокладка и система уплотнений с низким коэффициентом трения

     В стандартной комплектации имеется эластичный буфер (P) для снижения уровня шума и ударов; дополнительная инновационная саморегулирующаяся воздушная подушка PPV, адаптирующаяся к полному диапазону давления 0,1–1,0 МПа с автоматической адаптивной буферизацией для частого высокоскоростного движения. Цилиндр, оснащенный двунаправленным композитным уплотнением с низким коэффициентом трения и встроенной канавкой для хранения масла, обеспечивает сверхнизкое пусковое давление, стабильную работу без масла и срок службы более 8 миллионов циклов.

  1.6 Прецизионная конфигурация магнитной индукции

     Дополнительное встроенное магнитное кольцо (код A) совместимо с магнитными переключателями серий FESTO SMT и SMC M9B, обеспечивая точное определение положения поршня в реальном времени и управление связью сигналов ПЛК, поддерживая автоматическое позиционирование цикла и интеллектуальный мониторинг.

2. Полные правила именования моделей и примеры заказа.

 1. Типичная структура модели: DSNU25-100-PPV-A-MQ

  2. Примеры стандартных заказов

     • Магнитная модель с подушкой PPV двойного действия: DSNU32-75-PPV-A-MQ (диаметр диаметром 32 мм, ход поршня 75 мм, боковой фланцевый монтаж, оснащен магнитом)

     • Модель с эластичной подушкой двойного действия короткого типа: DSNU-S20-50-P-A (диаметр цилиндра 20 мм, ход поршня 50 мм, ультракомпактный короткий корпус, оснащен магнитом)

     • Модель одностороннего действия с пружинным возвратом: DSNU16-30-R-P-A (диаметр диаметром 16 мм, ход поршня 30 мм, пружинный возврат, оснащен магнитом)

3. Основные технические параметры (стандартный тип)

4. Справочная таблица теоретического усилия и натяжения 0,5 МПа (одинарный стержень)

  4.1 Данные о производительности двойного действия (DSNU)

  4.2 Эксплуатационные данные одностороннего действия (пружинный возврат DSNU-R)

5. Монтажные формы и производные модели

  5.1 Разнообразие универсальных методов монтажа

     • Боковой фланец MQ: Стандартный фланцевый фиксированный монтаж с боковым воздухозаборником, наиболее универсальный тип для традиционной схемы автоматизации.

     • MA Фланец с осевым портом: Конструкция с осевым воздухозаборником, специально адаптированная для ограниченного осевого пространства для установки.

     • MH Прямой монтаж: Конструкция с прямым креплением торцевой крышки, ультратонкий корпус для установки в ограниченном пространстве.

     • Зажимной блок КП: Встроенная функция блокировки для произвольной фиксации положения хода и позиционирования без смещения.

     • FA/FB Передний/Задний фланец: Переднее и заднее плоское фланцевое крепление, полностью совместимое с монтажными аксессуарами стандарта ISO.

  5.2 Серия основных производных

     • Стандарт ДСНУ: Универсальный тип двойного действия с эластичным или воздушным буфером для общей автоматизации.

     • ДСНУ-С короткого типа: Компактный укороченный корпус, специально предназначен для установки в очень узком пространстве.

     • ДСНУ-…-П/Р одностороннего действия: Модели одностороннего действия с пружинным выталкиванием/пружинным возвратом для безопасного сброса рабочих условий.

     • Саморегулирующаяся подушка ДСНУ-…-ППВ: Интеллектуальная адаптивная буферизация, предпочтительная для высокоскоростных частых циклических операций.

6. Сравнение выбора DSNU, CM2 и MG

7. Трехэтапное руководство по быстрому выбору

     1. Выбор отверстия: Выберите подходящий размер отверстия в соответствии с фактическим весом нагрузки, оставьте запас прочности более 50%. Отдайте предпочтение серии DSNU за высокую скорость работы, устойчивость к коррозии и соответствие требованиям международных стандартов.

     2. Выбор обводки: Фактический рабочий ход плюс запас прочности 10–20 мм; соблюдайте стандартные пределы хода: двойного действия ≤500 мм, одностороннего действия ≤150 мм.

     3. Функциональная конфигурация: выберите саморегулирующуюся воздушную подушку PPV для работы на высоких скоростях (>500 мм/с); выберите короткий тип DSNU-S для узкого места установки; Соответствуйте магнитному кольцу A + переключателям SMT/M9B для автоматического определения положения.

Краткое изложение одним предложением

     Мини-цилиндр SOLH DSNU из нержавеющей стали ISO 6432 имеет полностью коррозионностойкую конструкцию из нержавеющей стали, саморегулирующуюся интеллектуальную буферизацию, длительный срок службы без масла и разнообразные варианты монтажа, что делает его универсальным мини-цилиндром высокого стандарта для пищевого, фармацевтического, электронного оборудования и оборудования для автоматизации, работающего в суровых условиях.
