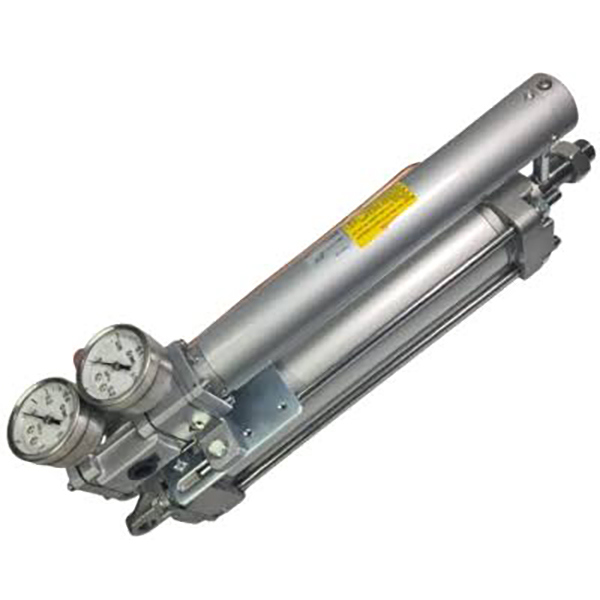

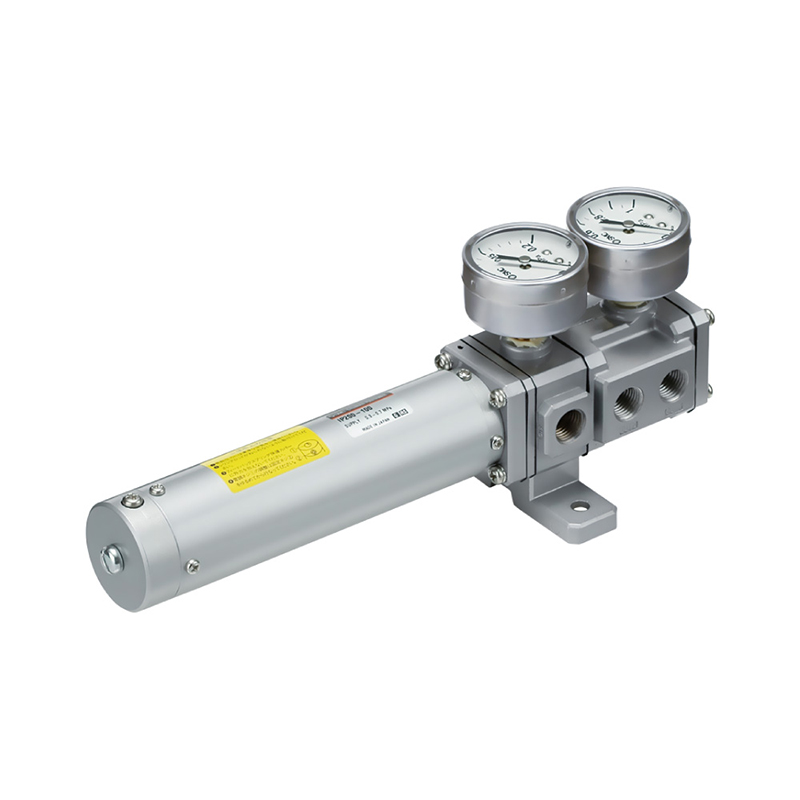

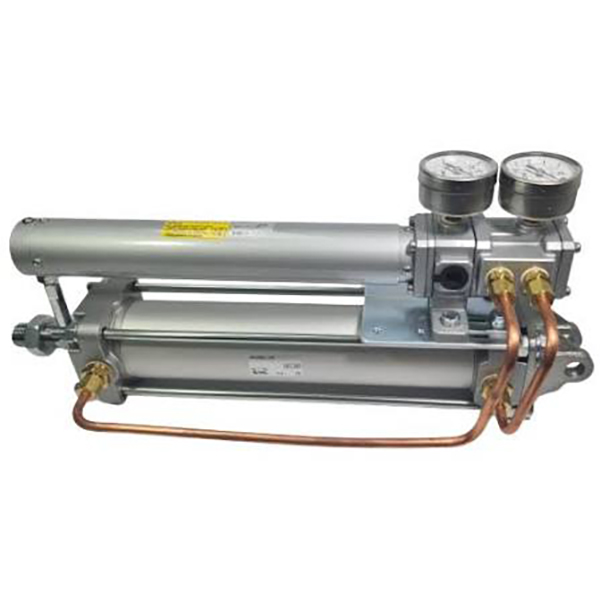

Позиционер сервоцилиндра с пневматическим пилотным управлением серии IP200

Бренд:SOLH от Richge Technology

Позиционирование продукта

     Серия IP200, выпущенная под брендом SOLH компании Richge Technology, представляет собой позиционер с пневматическим пилотным сервоцилиндром. Он обеспечивает высокоточное пропорциональное управление положением стандартных цилиндров, линейно преобразуя пневматический управляющий сигнал 0,02–0,1 МПа в точное перемещение штока поршня цилиндра. Полностью пневматический привод без источника питания представляет собой искробезопасное решение для позиционирования во взрывоопасных промышленных средах.

Основные технические характеристики

    1. Основные параметры

     -- Совместимые цилиндры: диаметр цилиндра ≥ 50 мм, ход поршня 25–300 мм (настраивается с шагом 1 мм)

     -- Принцип управления: сервомеханизм сопла-заслонки, основанный на теории баланса сил.

     -- Давление приточного воздуха (SUP): 0,3~0,7 МПа

     -- Входной сигнал управления (IN): стандартный пневматический сигнал 0,02 ~ 0,1 МПа.

     -- Температура окружающей среды и среды: -5℃ ~ +60℃ (стандартная версия)

     -- Резьба порта: основной порт Rc1/4; порт манометра Rc1/8

     -- Вес нетто: прибл. 700 г (для модели с ходом 100 мм) Индекс точности управления · Чувствительность: ≤ 0,5% от полной шкалы.

     -- Линейность: ≤ ±2% полной шкалы.

     -- Гистерезис: ≤ 1 % полной шкалы.

     -- Повторяемость: ≤ ±1% полной шкалы2.

Принцип работы баланса сил

     -- Входной сигнал: Пневматический управляющий сигнал поступает в порт IN и толкает входную диафрагму.

     -- Усиление сервопривода: смещение диафрагмы изменяет зазор относительно сопла для регулировки противодавления, приводя в движение внутренний золотник для переключения воздушных контуров.

     -- Приведение цилиндра в действие: воздух под давлением выходит через порты OUT1/OUT2 для выдвижения или втягивания цилиндра двойного действия.

     -- Обратная связь по положению: ход цилиндра оттягивает диафрагму обратной связи через шатун и пружину обратной связи, чтобы достичь баланса сил с входным сигналом; золотник возвращается в нейтральное положение, чтобы точно зафиксировать цилиндр в заданном положении.

Определение кода модели (IP200-XXX-YY)

     -- IP200: код базовой серии.

     -- XXX: Номинальный ход (25/50/100/150/200/250/300 мм)

     --YY Дополнительный суффикс: Без суффикса: Стандартная модель с обратной пружиной из углеродистой стали -T: Оснащен обратной пружиной из нержавеющей стали -XN: Версия для низких температур (-30°C ~ +60°C) -XZ: Версия для высоких температур (-5°C ~ +80°C)

Пример: IP200-200-T → ход 200 мм, пружина обратной связи из нержавеющей стали.

Определение порта

     -- SUP: основной вход подачи воздуха (0,3–0,7 МПа)

     -- IN: вход пневматического управляющего сигнала (0,02–0,1 МПа)

     -- OUT1/OUT2: Двойные выходные порты для цилиндра двойного действия.

     -- ПРИМЕР: Выпускное отверстие

     -- Манометр: специальный порт для установки манометра.

Основные преимущества продукта

     -- Высокоточное взрывобезопасное пневматическое позиционирование. Сопоставимая точность позиционирования электрических сервосистем; полностью пневматический, без электрических компонентов, искробезопасен для легковоспламеняющихся и взрывоопасных рабочих зон.

     -- Компактная интегрированная конструкция «все в одном» Интегрированная конструкция устройства для непосредственной установки на стандартные баллоны, упрощающая установку на месте и процедуры планового обслуживания.

     -- Удобная конструкция калибровки Встроенный независимый винт регулировки нуля и винт регулировки диапазона для быстрой калибровки на месте без дополнительных инструментов.

     -- Несколько вариантов материалов для обеспечения коррозионной стойкости. Пружина обратной связи доступна в вариантах из углеродистой или нержавеющей стали для адаптации к влажным и агрессивным средам цеха.

     -- Широкий температурный диапазон. Специальные версии. Стандартные, низкотемпературные и высокотемпературные дополнительные модели для удовлетворения сложных промышленных условий с переменной температурой.

Типичные сценарии применения

     -- Станции прецизионного позиционирования: оборудование для резки, запрессовки, нанесения покрытий и автоматического погрузочно-разгрузочного оборудования.

     -- Управление производственными процессами: регулирование открытия клапанов, контроль натяжения полотна и системы коррекции кромок полотна.

     -- Особые суровые условия: Взрывозащищенное, пыленепроницаемое и водонепроницаемое оборудование для химических заводов и горнодобывающей техники.

     -- Базовый блок пневматического сервопривода: служит центральным компонентом управления полностью пневматических сервосистем позиционирования.

Руководство по эксплуатации и установке

     -- Требования к источнику воздуха: приточный воздух должен быть сухим и чистым с точностью фильтрации ≤5 мкм, чтобы предотвратить закупорку сопла и нарушение позиционирования.

     -- Эталон калибровки: Полная настройка нуля и диапазона при стандартном давлении питания 0,5 МПа для достижения оптимальных линейных характеристик.

     -- Направление установки: поддерживает установку под любым углом; избегайте такой схемы монтажа, которая приводит к скоплению конденсата внутри внутреннего узла устройства.

Краткое изложение одним предложением

     Пневматический сервопозиционер SOLH IP200 с силовым балансом сопла-заслонки линейно преобразует воздушный сигнал 0,02–0,1 МПа в точное перемещение цилиндра, отличается высокой точностью позиционирования, взрывобезопасной работой только на воздухе, регулируемой калибровкой нуля/диапазона и многотемпературными пользовательскими опциями, идеальным блоком управления пропорциональным позиционированием для взрывозащищенного химического, горнодобывающего и точного автоматизированного оборудования.
