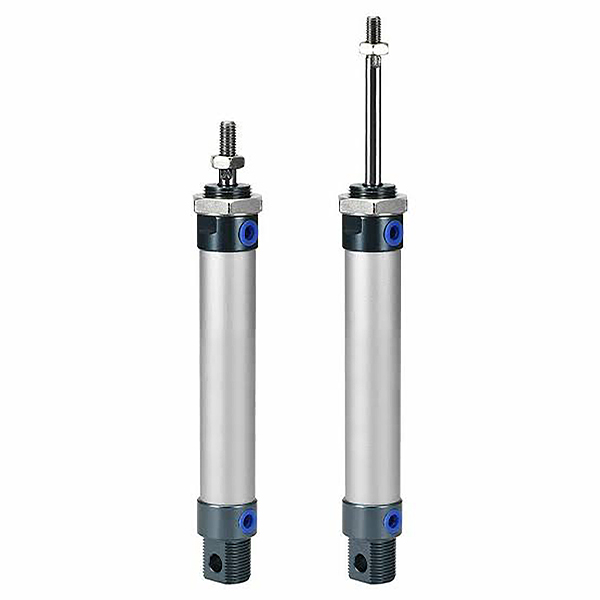

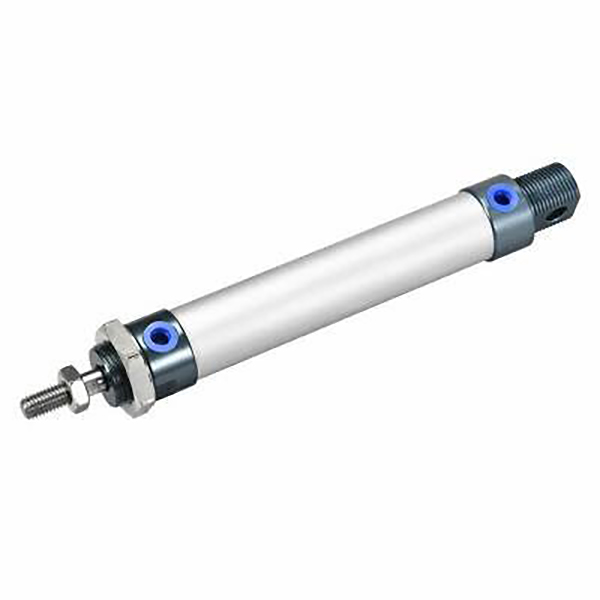

Мини-цилиндр из алюминиевого сплава серии MAL | Легкий экономичный пневматический цилиндр

Бренд: SOLH от Richge Technology

1. Обзор продукта и основные структурные особенности

     Серия SOLH MAL представляет собой легкий экономичный мини-пневматический цилиндр из алюминиевого сплава, широко признанный на рынке как экономичное решение для мини-цилиндров. Благодаря цилиндрической трубке из анодированного алюминиевого сплава и поршневому штоку из нержавеющей стали он отличается сверхлегким весом, компактной конструкцией и низкой стоимостью. Обладая высокой совместимостью с сериями MA и CM2, он идеально подходит для экономичного автоматизированного оборудования с небольшой нагрузкой в ​​электронике, упаковке, легкой промышленности и в сухих условиях работы с низким содержанием пыли.

  1.1 Универсальный стандарт и высокая взаимозаменяемость

     Изготовлен по отечественным универсальным промышленным стандартам с унифицированными монтажными размерами и характеристиками интерфейсов. Он обеспечивает превосходную структурную и размерную взаимозаменяемость с обычными цилиндрами серий MA и CM2, поддерживает замену без каких-либо модификаций, обновление оборудования и стандартизированную серийную сборку.

  1.2 Легкая структура материала

     Цилиндрическая трубка из анодированного алюминиевого сплава премиум-класса и торцевые крышки из алюминиевого сплава сочетаются со штоком поршня из нержавеющей стали. По сравнению с обычными цилиндрами серии MA, серия MAL на 15% легче по весу и примерно на 10 мм короче по общей длине. Он обеспечивает исключительную мобильность и компактность при установке, одновременно эффективно контролируя затраты.

  1.3 Стабильная конструкция фиксации резьбы

     Применяется технология фиксации резьбы двухконцевой крышки с плотной и стабильной конструкцией сборки. Обтекаемый круглый и прямой внешний вид обеспечивает простую общую структуру и удобную ежедневную разборку, техническое обслуживание и отладку, что значительно снижает последующие затраты на эксплуатацию и техническое обслуживание автоматизированных производственных линий малой мощности.

  1.4 Диверсифицированное движение и функциональные производные

     • МАЛ двойного действия: Двухсторонний воздухозаборник возвратно-поступательного движения, наиболее универсальный стандартный тип для обычной линейной автоматизации с малой нагрузкой.

     • MSAL одностороннего действия (выталкивающий): Пружинная выталкивающая конструкция, автоматическое выдвижение стержня после сбоя питания для механизмов безопасного сброса.

     • MTAL одностороннего действия (обратный ход): Конструкция с пружинным возвратом, автоматическое втягивание стержня после сбоя питания для сценариев защитного позиционирования.

     • MALD Двойной стержень: Двойной выходной шток поршня, обеспечивающий синхронную работу и удвоенный эффективный ход для точной синхронной передачи.

     • MALJ Регулируемый ход: Конструкция двойного действия с регулируемым ходом, обеспечивающая точное позиционирование и гибкую калибровку хода для различных условий работы.

  1.5 Гибкий буфер и прочная система уплотнения

     В стандартной комплектации имеется высококачественная резиновая буферная подушка для снижения шума и поглощения ударов; дополнительный модернизированный воздушный буфер (код C) эффективно снижает вибрацию и шум во время высокоскоростной циклической работы. Благодаря двунаправленному композитному уплотнению с низким коэффициентом трения и встроенной канавкой для хранения масла цилиндр отличается сверхнизким пусковым давлением и стабильной безмасляной работой со сроком службы до 5 миллионов циклов.

  1.6 Дополнительная конфигурация магнитной индукции

     Серия MAL поддерживает дополнительное встроенное магнитное кольцо (код S), идеально совместимое с магнитными переключателями серий CS1-G и SMC M9B. Он обеспечивает точное определение положения поршня в режиме реального времени и передачу электрического сигнала, отвечая требованиям автоматического позиционирования цикла и интеллектуального мониторинга для легкого оборудования автоматизации.

2. Полные правила именования моделей и примеры заказа.

  1. Типичная структура модели: МАЛ25-100С-СМ-ФА

 2. Примеры стандартных заказов

     • Стандартная магнитная модель двойного действия: MAL32-75S-CM (диаметр цилиндра 32 мм, ход поршня 75 мм, закругленный хвостовик, с магнитным кольцом)

     • Модель одностороннего действия с пружинным возвратом: MTAL20-50S-U (диаметр диаметром 20 мм, ход 50 мм, плоский хвостовик, возврат одностороннего действия)

     • Модель двойного действия с двойным штоком: MALD25-100S-CA (диаметр диаметром 25 мм, ход поршня 100 мм, поворотный хвостовик, синхронная работа двух штоков)

3. Основные технические параметры (стандартный тип)

4. Справочная таблица теоретического усилия и натяжения 0,5 МПа (одинарный стержень)

 4.1 Данные о производительности двойного действия (MAL)

  4.2 Эксплуатационные данные одностороннего действия (с пружинным возвратом MTAL)

5. Монтажные формы и производные модели

  5.1 Разнообразие универсальных методов монтажа

     • CM круглый хвост: Стандартный прямой монтаж, наиболее универсальный тип для обычных фиксированных линейных операций с небольшой нагрузкой.

     • CA Качающийся хвост: Поворотная хвостовая конструкция, подходящая для качающихся, переворачивающихся и рычажных механических механизмов.

     • U-образный плоский хвост: Сверхкомпактная конструкция с плоским хвостом идеально подходит для ультратонких и узких мест установки.

     • FA/FB Передний/Задний фланец: Переднее и заднее плоское фланцевое крепление, устойчивая вертикальная установка для оборудования позиционирования с небольшой нагрузкой.

     • Кронштейн для ног LB: Осевое крепление основания стопы, удобная боковая установка и гибкое расположение оборудования.

     • SDB двойной ушной кронштейн: Двойная шарнирная конструкция, адаптирующаяся к гибкому повороту и особым условиям работы навески.

  5.2 Серия основных производных

     • MAL Стандарт двойного действия: Универсальная легкая модель с дополнительным магнитным кольцом для общей автоматизации при небольших нагрузках.

     • MSAL/MTAL одностороннего действия: Типы с пружинным выталкиванием/возвратом для сценариев безопасного сброса и защитного позиционирования.

     • MALD Двойной стержень: Двусторонняя синхронная структура вывода, удваивающая эффективный ход и улучшающая стабильность работы.

     • MALJ Регулируемый ход: Настраиваемый дизайн хода для точного позиционирования и обработки с переменным ходом.

     • Регулируемая подушка MALC: Модернизированная структура воздушного буфера, снижающая удары и шум на высоких скоростях для частой циклической работы.

6. Сравнение выбора MAL и MA

7. Трехэтапное руководство по быстрому выбору

     1. Выбор отверстия: Выберите правильный размер отверстия в зависимости от фактического веса нагрузки, оставьте запас прочности более 50%. Отдавайте предпочтение серии MAL для проектов автоматизации с небольшой нагрузкой и ограниченным бюджетом.

     2. Выбор обводки: Фактический рабочий ход плюс запас прочности 10–20 мм; соблюдайте стандартные пределы хода: двойного действия ≤500 мм, одностороннего действия ≤150 мм.

     3. Функциональная конфигурация: Выберите MAL для стандартного двойного действия, MTAL для одностороннего действия с пружинным возвратом, MALD для синхронного режима двойного штока. Выберите воздушную подушку MALC для работы на высоких скоростях (>500 мм/с). Оборудуйте магнитное кольцо S + переключатели CS1-G/M9B для автоматического определения положения.

Краткое изложение одним предложением

     Легкий мини-цилиндр из алюминиевого сплава серии SOLH MAL отличается сверхлегкой компактной конструкцией, сверхнизкой стоимостью и разнообразными функциональными возможностями, что делает его наиболее экономичным пневматическим решением для небольшого автоматизированного оборудования с небольшой нагрузкой, в сухой среде и с ограниченным бюджетом.
