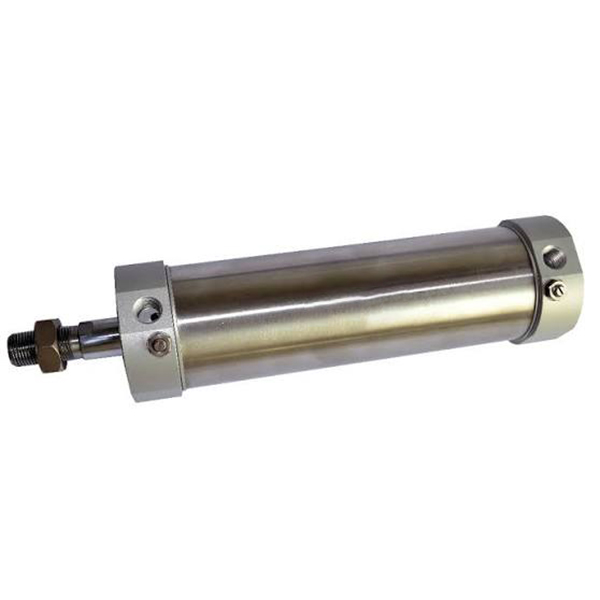

Мини-цилиндр из нержавеющей стали серии MG | Стандартный коррозионностойкий пневматический цилиндр JIS

Бренд: SOLH от Richge Technology

1. Обзор продукта и основные структурные особенности

     Серия SOLH MG представляет собой прочный мини-пневматический цилиндр из нержавеющей стали, изготовленный в соответствии с промышленными стандартами JIS. Он охватывает диапазон отверстий от φ20 до φ63 мм и занимает промежуточное положение между экономичной серией MA и высококачественной серией CM2. Обладая превосходной устойчивостью к коррозии, виброустойчивостью и сверхдлительным сроком службы, он обеспечивает выдающуюся экономическую эффективность. Полностью взаимозаменяемый с сериями SMC CM2/CM3, он широко применяется в сценариях автоматизации средних и высоких стандартов, включая пищевую, фармацевтическую, упаковочную, электронную, влажную и слабокислотную рабочую среду.

  1.1 Стандарт JIS и высокая взаимозаменяемость

     Изготовлено строго в соответствии со стандартными спецификациями JIS с унифицированными монтажными размерами и стандартами интерфейсов. Он обеспечивает идеальную размерную и структурную взаимозаменяемость с цилиндрами серий SMC CM2 и CM3, поддерживает замену без модификации, серийную модернизацию оборудования и стандартизированное автоматическое сопоставление линий.

  1.2 Полностью антикоррозионная конструкция из нержавеющей стали

     Используются цилиндрическая трубка и шток поршня из нержавеющей стали SUS304 премиум-класса в сочетании с торцевыми крышками из высокопрочного алюминиевого сплава. Интегрированная структура материала обеспечивает превосходные характеристики защиты от ржавчины, коррозии и давления, стабильно адаптируясь к суровым условиям работы, таким как высокая влажность, пыль, слабая кислота и слабая щелочь, значительно превосходя обычные экономичные цилиндры по адаптивности к окружающей среде.

  1.3 Структура фирмы заклепочной прокатной герметизации

     Использование профессиональной технологии герметизации заклепок для интеграции торцевой крышки и обжимной трубки цилиндра. Общая конструкция плотная и прочная, обладает высокой вибростойкостью и ударопрочностью, что позволяет избежать ослабления соединения во время длительной высокочастотной работы. Обтекаемая круглая прямая форма отличается простой конструкцией и удобным ежедневным обслуживанием, что снижает затраты на эксплуатацию и техническое обслуживание.

  1.4 Диверсифицированное движение и функциональные производные

     • МГ двойного действия: Двухсторонний воздухозаборник возвратно-поступательного движения, наиболее универсальный стандартный тип для традиционной линейной автоматизации.

     • MSG одностороннего действия (выталкивающий): Пружинная выдвижная конструкция, автоматическое выдвижение после сбоя питания для механизмов безопасного сброса.

     • MTG одностороннего действия (обратный ход): Конструкция с пружинным возвратом, автоматическое втягивание после сбоя питания для сценариев защитного позиционирования.

     • Двойная тяга MGD: Двойной выходной шток поршня, обеспечивающий синхронное движение и удвоенный эффективный ход для точной синхронной передачи.

     • Регулируемая подушка MGC: Двойного действия с двусторонним регулируемым воздушным буфером, эффективно снижающим шум и удары при высокоскоростной циклической работе.

     • Подушка для двойного удилища MGCD: Двойная стержневая конструкция с регулируемым воздушным буфером, сочетающая синхронную работу и стабильную работу на высоких скоростях.

  1.5  Надежный буфер и система уплотнений с низким коэффициентом трения

     В стандартной комплектации имеется высококачественная резиновая подушка для предотвращения столкновений для базовой амортизации и снижения шума; Модернизированные модели MGC/MGCD поддерживают двухстороннюю воздушную подушку, регулируемую вручную, что идеально адаптируется к условиям работы на высоких скоростях и при больших нагрузках. Благодаря двунаправленному композитному уплотнению специальной формы со встроенной канавкой для хранения масла цилиндр отличается сверхнизким пусковым давлением, стабильной безмасляной работой и сроком службы более 8 миллионов циклов.

  1.6  Полносерийная встроенная магнитная индукция

     Вся серия MG оснащена встроенным магнитным кольцом (код S в стандартной комплектации, несъемное), совместимым с магнитными переключателями серий Airtac CS1-G и SMC M9B. Он поддерживает точное определение положения поршня в режиме реального времени и передачу электрического сигнала, обеспечивая автоматическое позиционирование цикла и интеллектуальный мониторинг оборудования.

2. Полные правила именования моделей и примеры заказа.

 1. Типичная структура модели: МГ25-100С-СМ-ФА

 2. Примеры стандартных заказов

     • Стандартная магнитная модель двойного действия: MG32-75S-CM (диаметр цилиндра 32 мм, ход поршня 75 мм, закругленный хвостовик, встроенное магнитное кольцо)

     • Модель двойного действия с регулируемой подушкой: MGC40-100S-CA (диаметр диаметром 40 мм, ход поршня 100 мм, поворотная хвостовая часть, регулируемая воздушная подушка)

     • Модель одностороннего действия с пружинным возвратом: MTG20-50S-U (диаметр диаметром 20 мм, ход поршня 50 мм, плоский хвостовик, возврат одностороннего действия)

3. Основные технические параметры (стандартный тип)

4. Справочная таблица теоретического усилия и натяжения 0,5 МПа (одинарный стержень)

  4.1 Данные о производительности двойного действия (MG)

  4.2 Эксплуатационные данные одностороннего действия (MTG с пружинным возвратом)

5. Монтажные формы и производные модели

  5.1 Разнообразие универсальных методов монтажа

     • CM круглый хвост: Стандартный прямой монтаж, наиболее универсальный тип для обычного фиксированного линейного режима работы.

     • CA Качающийся хвост: Поворотная хвостовая часть, специально адаптированная для качающихся и переворачивающихся механических механизмов.

     • U-образный плоский хвост: Компактный дизайн с плоским хвостом, подходит для ультратонких и узких мест установки.

     • FA/FB Передний/Задний фланец: Переднее и заднее плоское фланцевое крепление, устойчивая вертикальная установка для позиционирования тяжелых грузов.

     • Кронштейн для ног LB: Осевое крепление основания стопы, удобная боковая установка и расположение оборудования.

     • SDB двойной ушной кронштейн: Двойная шарнирная конструкция, гибкое управление поворотом для особых случаев соединения.

  5.2 Серия основных производных

     • MG Стандартный двойного действия: Универсальная модель с магнитным оснащением для автоматизации общего среднего уровня.

     • MSG/MTG одностороннего действия: Типы с пружинным выталкиванием/возвратом для безопасного сброса и защитного позиционирования.

     • Двойная тяга MGD: Двусторонняя синхронная структура вывода, удвоение хода и повышение стабильности работы.

     • Регулируемая подушка MGC: Модернизированная структура воздушного буфера, предпочтительная для высокоскоростной частой циклической работы.

     • Подушка для двойного удилища MGCD: Интеграция двойной синхронизации штока и регулируемого буфера для высокоточного высокоскоростного оборудования.

6. Сравнение выбора MG, MA и CM2

7. Трехэтапное руководство по быстрому выбору

     1. Выбор отверстия: Выберите соответствующий размер отверстия в зависимости от фактического веса нагрузки, оставьте запас прочности более 50%. Отдайте предпочтение серии MG для средних и высоких нагрузок и коррозионностойких условий работы.

     2. Выбор обводки: Фактический рабочий ход плюс запас прочности 10–20 мм; соблюдайте стандартные пределы хода: двойного действия ≤500 мм, одностороннего действия ≤150 мм.

     3. Функциональная конфигурация: Выберите MG для стандартного двойного действия, MTG для одностороннего действия с пружинным возвратом, MGC для высокоскоростной регулируемой амортизации. Полная серия предварительно оснащена магнитными кольцами, совместимыми с магнитными переключателями CS1-G и M9B для определения положения.

Краткое изложение одним предложением

     Стандартный мини-цилиндр SOLH MG JIS из нержавеющей стали сочетает в себе высокую коррозионную стойкость, длительный срок службы и экономичность, а также разнообразные варианты перемещения и монтажа, служащий оптимальным пневматическим решением среднего класса для оборудования автоматизации пищевой, фармацевтической, упаковочной и влажной среды.
