Сверхкомпактный мини-цилиндр с направляющей тягой серии MGJ | Высокоточный тип с защитой от вращения

Бренд: SOLH от Richge Technology

Обзор продукта

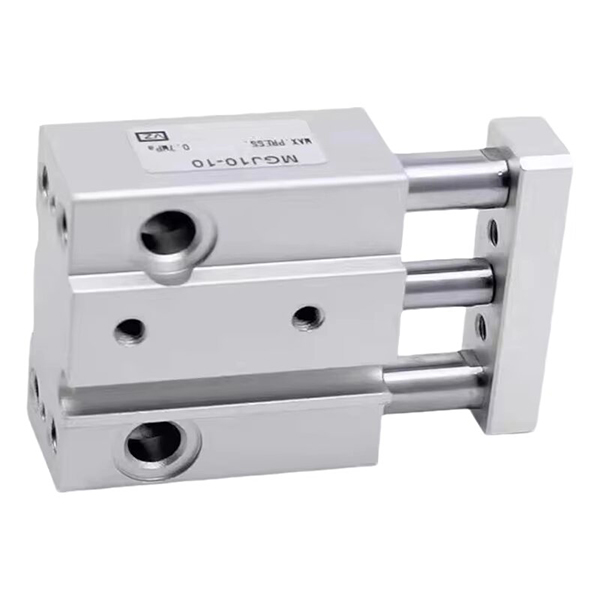

     Серия SOLH MGJ — это сверхмалые, высокоточные и легкие цилиндры с направляющими стержнями, специально разработанные для сценариев микроавтоматизации. Обладая сверхкомпактной миниатюрной конструкцией, точностью предотвращения вращения ±0,1°, двусторонним монтажом и односторонней централизованной конструкцией трубопроводов и проводки, эта серия охватывает только размеры отверстий φ6 и φ10 со сверхкоротким ходом в диапазоне от 5 мм до 20 мм. Он идеально подходит для приложений с микронагрузками, ограниченным пространством и высокоточным позиционированием в электронном оборудовании, медицинских инструментах и ​​точном оборудовании, выступая в качестве основного исполнительного компонента для миниатюрных автоматизированных систем.

Основное позиционирование и структурные особенности

1.Чрезвычайная миниатюризация и сверхкомпактный размер

• Сверхмалый охват спецификаций: Доступны сверхмалые размеры внутреннего диаметра φ6 мм и φ10 мм, с согласованными короткими ходами 5/10/15 мм (φ6) и 5/10/15/20 мм (φ10), специально разработанные для требований к работе с микроходом.

• Тонкий и тонкий корпус: Ультракомпактная модель MGJ6 имеет ультратонкий и узкий корпус размером 23+ход (длина) × 29 мм (ширина) × 14,5 мм (высота), занимая минимальное пространство для установки и адаптируясь к компоновке высокоинтегрированного компактного оборудования.

2.Высокоточная защита от вращения

• Серия MGJ, оснащенная встроенными двойными направляющими стержнями и интегрированной конструкцией направляющей рамы, обеспечивает превосходную устойчивость к прогибу. Сверхнизкий допуск на вращение достигает±0,1°, эффективно предотвращая отклонения положения во время зажима микродеталей, сборки и точной регулировки, а также обеспечивая постоянную высокоточную точность позиционирования.

3.Гибкий монтаж и централизованныйПроектирование трубопроводов

• Поддержка двустороннего монтажа: нижняя и задняя поверхности предназначены для стационарной установки, что обеспечивает возможность размещения под разными углами в узких и ограниченных пространствах с возможностью гибкой адаптации к сцене.

• Односторонние централизованные трубопроводы и проводка: Воздушные трубы и линии магнитных переключателей равномерно расположены на одной стороне, что обеспечивает аккуратную и стандартизированную проводку при плотной компоновке нескольких цилиндров, что упрощает установку на месте и последующее обслуживание.

• Установка двойного переключателя для сверхкороткого хода: Даже минимальный ход 5 мм может быть оснащен двумя магнитными переключателями, обеспечивающими комплексное определение положения обоих концов хода без мертвого угла.

4.Легкий и прочный циклический режим работы

• Сверхлегкий вес тела: Чрезвычайно низкий общий вес — MGJ6-5 весит всего 27,3 г, а MGJ10-20 с максимальными характеристиками — всего 63,2 г, что значительно снижает нагрузку на оборудование и подходит для легких микроавтоматических механизмов.

• Не требующая обслуживания и стабильная работа: Конструкция безмасляной смазки с двухсторонними резиновыми буферами обеспечивает долговременное высокочастотное циклическое движение при небольших нагрузках, отличается низким уровнем шума, стабильной работой и длительным сроком службы.

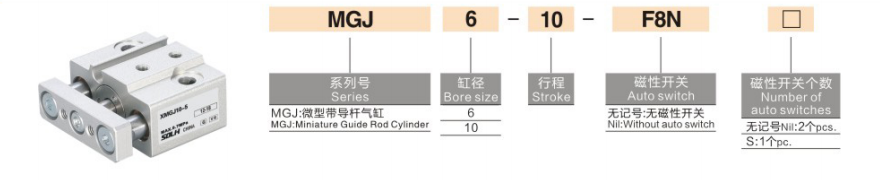

Полное правило кодирования модели

Примеры моделей: MGJ6-10-F8N | МГДЖ10-15С

Примеры стандартных заказов

• МГЖ6-5: диаметр отверстия φ6, ход 5 мм, стандартный тип без магнитного переключателя.

• МГЖ10-15-2S: диаметр отверстия φ10, ход 15 мм, оснащен двумя магнитными переключателями для определения положения с двух сторон.

• МГЖ6-10-F8N: диаметр отверстия φ6, ход 10 мм, в сочетании с магнитным переключателем D-F8N.

Основные технические характеристики (стандартные условия 20℃, 0,5 МПа)

1. Основные общие характеристики

• Режим работы: Возвратно-поступательное движение двойного действия.

• Диапазон рабочего давления: 0,15~0,7 МПа; Испытательное давление: 1,05 МПа

• Температура окружающей среды: -10℃~60℃ (рабочая среда безо льда)

• Рабочая скорость поршня: 50~500 мм/с

• Буферный режим: Двойной резиновый буфер для стабильного поглощения ударов.

• Режим смазки: Работа без масла и обслуживания.

2.Теоретическая выходная тяга (@0,5 МПа)

3.Спецификация веса продукта (г)

Типичные сценарии промышленного применения

• Электронное прецизионное оборудование: Микрозажим компонентов мобильного телефона и камеры, перемещение крошечной печатной платы, позиционирование обжатия клемм и точная сборка микромодуля.

• Медицинский инструментарий: Переключение миниатюрных клапанов, подъем и опускание иглы для отбора проб, а также точное управление минимально инвазивным медицинским оборудованием, отвечающее требованиям к чистоте и стабильной работе медицинского уровня.

• Прецизионное оборудование и оптика: позиционирование сборки микродеталей, точная регулировка оптических линз, калибровка микроперемещения зонда обнаружения и высокоточные механизмы микрорегулировки.

• Полупроводниковая промышленность: Микротрансляция крошечных пластин, подъем и позиционирование миниатюрных приспособлений, а также исполнительные действия с небольшой нагрузкой в ​​чистых полупроводниковых цехах без пыли.

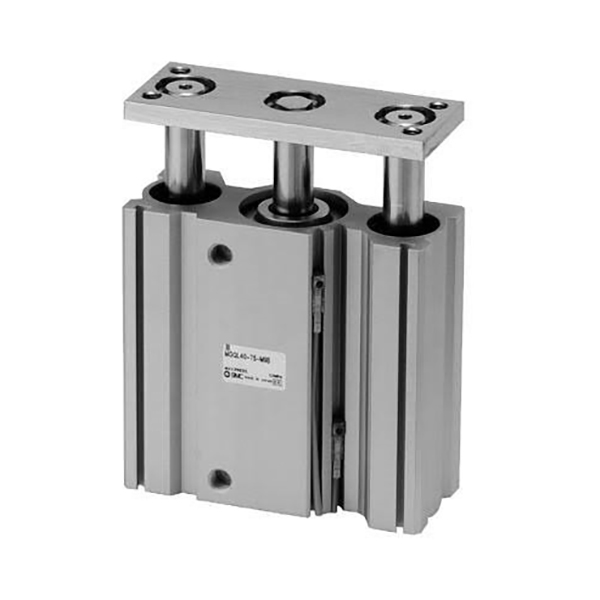

Сравнение ядра серии MGJ и серии MGP (Mini и Standard)

Руководство по быстрому выбору

1. Выбор размера отверстия: Выберите φ6 мм для рабочей нагрузки ≤10 Н; выберите φ10 мм для рабочей нагрузки ≤30 Н, соблюдайте коэффициент безопасности ≥2 для стабильной работы.

2. Выбор спецификации хода: Выберите сверхкороткий ход 5/10/15/20 мм в соответствии с фактическими требованиями к вождению с микросмещением.

3. Конфигурация магнитного переключателя: выберите 2S для определения положения двух концов; выберите одиночный S для обратной связи по несимметричному сигналу; нет маркировки для базовой модели без переключателя.

Краткое изложение одним предложением

     Ультракомпактный мини-цилиндр с направляющими стержнями серии SOLH MGJ имеет микроразмер, высокую точность предотвращения вращения ±0,1°, легкий вес, безмасляную работу и гибкий монтаж, что делает его оптимальным высокоточным микропневматическим приводом для миниатюрной автоматизации, медицинского и электронного оборудования в ограниченном пространстве.
