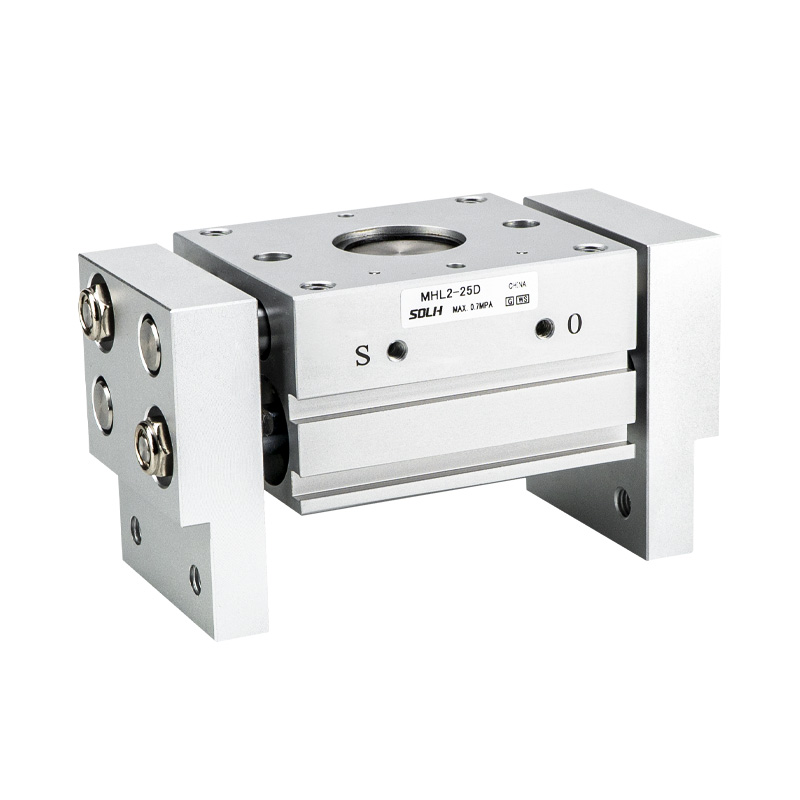

Пневматический захват с широким раскрытием серии MHL2

Бренд: SOLH от Richge Technology

Обзор продукта

      Серия SOLH MHL2 — это синхронные параллельные захваты с реечной передачей и широким ходом. Основные преимущества: высокая сила зажима, сверхширокий ход открытия, высокая жесткость конструкции и разнообразные варианты монтажа. Подходит для транспортировки тяжелых и крупных заготовок, захвата деталей широкого размера и параллельного зажима с высокой нагрузкой. Широко применяется в автоматизированной погрузке/разгрузке, станках и упаковочном оборудовании.

Основная структура и принцип работы

     -- Трансмиссия: Реечный механизм обеспечивает синхронное движение челюстей без смещения; Конструкция с двумя поршнями обеспечивает высокую силу зажима при компактных размерах.

     -- Конструкция: корпус из алюминиевого сплава, губки из нержавеющей стали, встроенное магнитное кольцо. На всех вращающихся валах используются подшипники из пропитанной маслом смолы, а также встроенные пылеочистители, обеспечивающие хорошую пылестойкость и увеличенный срок службы.

     -- Режим работы: только двойного действия (D), без варианта одностороннего действия. Встроенный регулируемый дроссель для плавного регулирования скорости. Четыре монтажных слота для магнитных переключателей для гибкой компоновки определения положения.

     -- Выбор хода: 3 стандартных хода на отверстие: D (короткий) / D1 (средний) / D2 (длинный), совместимый с зажимом по наружному диаметру и захватом по внутреннему диаметру для заготовок различной ширины.

     -- Точность позиционирования: повторная точность позиционирования ± 0,1 мм, стабильная производительность зажима в условиях тяжелой нагрузки.

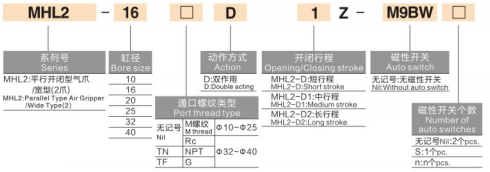

Полное правило кодирования модели

  1. Пример модели: MHL2-32D2-TF-M9BW

  2. Стандартный номер заказа

  MHL2-40D2-TF-M9BL Диаметр отверстия 40, длинный ход D2, порт с резьбой G, встроенный магнит, переключатель M9B с кабелем длиной 3 м.

Технические характеристики универсального ядра

Справочная таблица хода и усилия зажима (0,5 МПа, стандартная точка зажима)

⚠️ Примечание. Расстояние между зажимами: 40 мм для ø10–25; 80 мм для ø32~40. Эффективная сила зажима снижается при увеличении выдвижения кулачка. Во время проверки нагрузки необходимо зарезервировать коэффициент безопасности ≥1,5.

Предпочтительные сценарии применения MHL2

     -- Тяжелые/негабаритные детали, требующие большой силы зажима и широкого хода открытия, например, тяжелые трубы, плиты и лотки для материалов.

     -- Приложения, требующие синхронного параллельного движения без отклонения, с гибкой разнонаправленной схемой монтажа.

     -- Тяжелые условия труда, подверженные запылению (загрузка станка, обработка отливок), требующие надежной пылезащиты и длительного срока службы.

     -- Системы, требующие зажима как по внешнему диаметру, так и по внутреннему диаметру, совместимые с деталями различных размеров благодаря 3-тактным вариантам хода.

Рекомендации по выбору и применению ключей

     -- Прежде чем выбирать отверстие, определите нагрузку: рассчитайте необходимое усилие зажима на основе веса заготовки, длины выдвижения губок и коэффициента безопасности ≥1,5, затем подберите соответствующий размер отверстия.

     -- Выберите ход в соответствии с шириной заготовки: последовательность приоритетов D (короткий) → D1 (средний) → D2 (длинный), избегайте лишнего чрезмерного хода.

     -- Обнаружение положения: оснащено магнитными переключателями серии D-M9□ (NPN/PNP/бесконтактный) для обратной связи при открытии/закрытии челюсти; четыре монтажных слота обеспечивают гибкое расположение.

     -- Монтаж и конфигурация порта: ø10~25, используйте M5×0,8; ø32~40 выберите Rc1/8 с резьбой TN/TF/NPT. Выберите основание с резьбой, сквозное или боковое крепление в зависимости от поверхности установки.

     -- Защита от пыли и обслуживание: стандартный встроенный скребок для пыли. Добавьте специальную пыленепроницаемую версию -X85/-X86 для работы в условиях сильной запыленности; регулярно очищайте подшипники и уплотнительные кольца.

Краткое изложение одним предложением

     Параллельный пневматический захват SOLH MHL2 с реечным механизмом и широким ходом обеспечивает высокую силу зажима с тремя вариантами хода, встроенной пыленепроницаемой конструкцией и многонаправленным монтажом, совместим с захватом по наружному и внутреннему диаметру, идеальный захват для тяжелых условий эксплуатации для загрузки станков, перемещения тарелок и лотков и оборудования для автоматизации упаковки.
