Многоместный цилиндр серии MK

Многофункциональный компактный цилиндр серии MK с защитой от вращения

Бренд: SOLH от Richge Technology

Обзор продукта

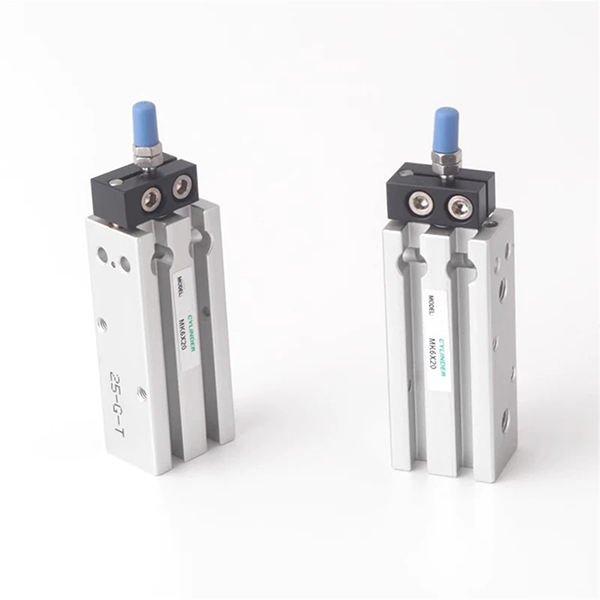

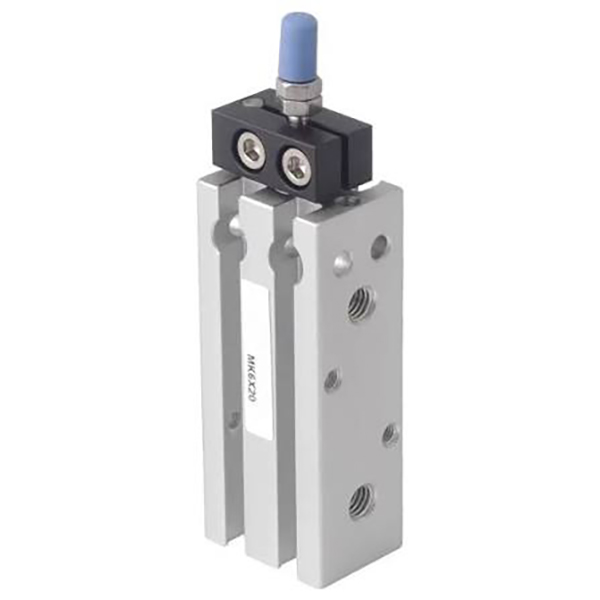

     Тонкий многоместный цилиндр серии SOLH MK представляет собой модернизированную версию цилиндра MD со встроенным механизмом предотвращения вращения. Квадратный корпус поддерживает установку на шесть поверхностей без дополнительных кронштейнов. Конструкция, предотвращающая перекручивание, ограничивает вращение штока поршня, обеспечивает параллельную установку нескольких цилиндров и идеально подходит для прецизионной автоматизации в ограниченном пространстве с требованиями углового позиционирования. Прямая взаимозаменяемость с сериями Airtac MD и SMC CQS.

Структура и особенности

     -- Квадратный тонкий алюминиевый корпус, встроенный направляющий паз для предотвращения вращения;

     -- Жесткий анодированный ствол, хромированный шток поршня, прочный и легкий;

     -- Полные варианты: MK (двойного действия), MSK (расширение пружины), MTK (втягивание пружины), MKD (двойной шток), MKJ (регулируемый ход двойной штанги); суффикс -S для встроенного магнита;

     -- Точность предотвращения вращения ≤±0,5°, избегайте углового отклонения заготовки;

     -- Монтируется спереди, сзади, слева, справа, сверху, снизу; поддержка параллельной сборки;

     -- Окружные канавки для датчиков для установки гибкого магнитного переключателя.

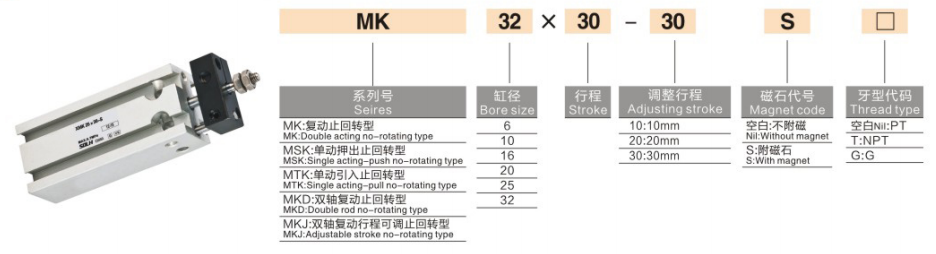

Правило кодирования модели

   1. Пример: МК20-50-С.

     -- МК: Код серии; К = предотвращение вращения; D=двойной стержень; J = регулируемый ход

     -- 20: Размер отверстия: 6/10/16/20/25/32 мм

     -- 50: длина хода 5–100 мм.

     ---S: встроенное магнитное кольцо.

Технические характеристики

Теоретическая тяга и тяга при 0,5 МПа (одинарный стержень, Н)

Руководство по выбору

     -- Выбирайте отверстие с запасом прочности не менее 50% для рабочей нагрузки;

     -- Добавьте припуск 5–10 мм к практическому ходу хода; максимальный стандартный ход: 100 мм;

     -- Выберите модель -S, если требуется определение положения; выберите двойной шток MKD для условий боковой нагрузки.

Краткое изложение одним предложением

     Компактный цилиндр SOLH MK с шестью поверхностями, оснащенный встроенным механизмом предотвращения вращения, подходит для точного позиционирования и компактной многоцилиндровой компоновки в оборудовании автоматизации с ограниченным пространством.
