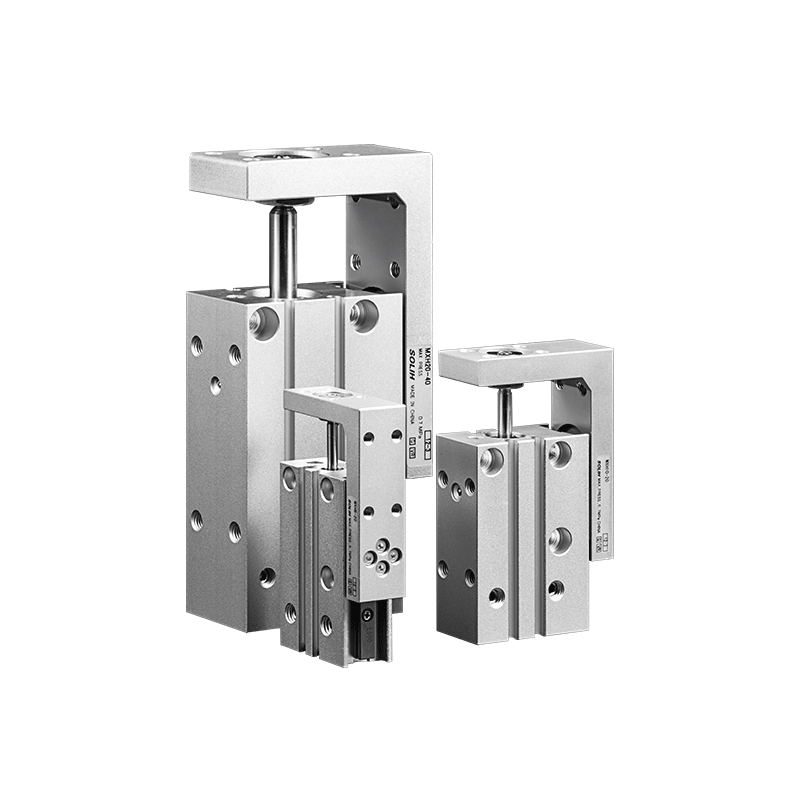

Компактный узкий длинноходовой пневматический направляющий стол серии МХХ

Бренд: SOLH от Richge Technology

Обзор продукта

     Серия SOLH MXH представляет собой компактный пневматический направляющий стол узкого типа, оснащенный системой линейных направляющих с циркулирующим шариком. Объединяя легкий дизайн, высокую жесткость и увеличенный ход до 60 мм, он имеет сверхтонкую ширину корпуса, что экономит значительное пространство для установки. Благодаря превосходной грузоподъемности и способности позиционирования со средней точностью он специально оптимизирован для параллельной установки нескольких направляющих и операций точного перемещения в автоматизированных сценариях с чрезвычайно ограниченным пространством, служа идеальным решением для микролинейного привода с длинным ходом для 3C-электроники и точной автоматизации.

Основная структура и конструктивные особенности

     --  Двухпоршневая приводная конструкция: Применяет двухпоршневой режим привода двойного действия, обеспечивающий стабильную выходную силу и выдающиеся характеристики синхронной работы, обеспечивая стабильное линейное движение во время высокочастотной циклической работы.

     --  Бесконечная шариковая направляющая: Оснащен линейными направляющими с бесконечными шариками, отличающимися высокой структурной жесткостью и превосходной стабильностью линейного движения. Параллельность перемещения контролируется в пределах 0,05 мм для коротких ходов, что позволяет эффективно избежать дрожания и отклонений при движении.

     -- Ультраузкий компактный корпус: Оптимизированная конструкция с узкой шириной, намного тоньше, чем традиционные направляющие столы серий MXQ и MXS, идеально поддерживает плотное расположение нескольких направляющих рядом друг с другом для максимального использования пространства для оборудования.

     -- Превосходная грузоподъемность с защитой от смещения: Допустимый крутящий момент примерно в 6 раз больше, чем у традиционной серии MXU, со значительно повышенной устойчивостью к эксцентричной и консольной нагрузке, что позволяет адаптироваться к сложным условиям эксплуатации с односторонней силой.

     --  Многонаправленная гибкая установка: Поддерживает 4-сторонний монтаж с поперечными сквозными/резьбовыми отверстиями и продольными резьбовыми отверстиями. В сочетании с трехсторонней конструкцией трубопроводов он соответствует разнообразным требованиям к монтажу и компоновке трубопроводов для узких и многоуровневых конструкций оборудования.

     -- Универсальная адаптация датчика: Встроенное магнитное кольцо в стандартной комплектации с двусторонними канавками для датчиков, совместимое с магнитными переключателями серий D-M9□ и A93, обеспечивающее точное определение положения хода и обратную связь по сигналу.

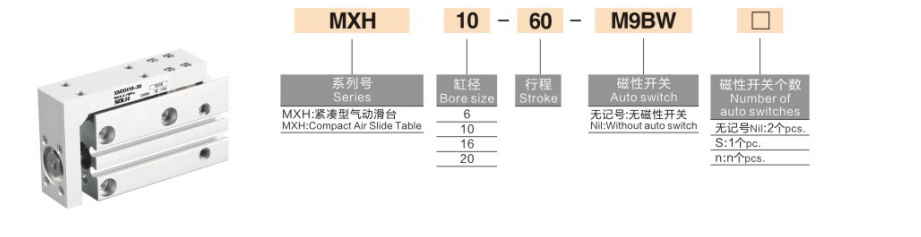

Полное правило кодирования модели

   1. Пример модели: MXH16-50Z-M9NL.

   2. Пример стандартного заказа

     --  МХХ10-30-M9BW: диаметр отверстия 10 мм, ход 30 мм, магнитный переключатель NPN, длина провода 1 м.

Основные технические характеристики

Справочная таблица выходной силы и нагрузки (@0,5 МПа)

Коэффициент безопасности ≥2; Вертикальная нагрузка требует проверки допустимого крутящего момента

Допустимый крутящий момент (грузоподъемность при смещении, Н·м)

Сценарии применения и сравнение выбора продуктов

   1. Приоритетные сценарии применения серии МХХ

     --  Чрезвычайно ограниченное пространство оборудования: Сверхузкий дизайн корпуса обеспечивает плотную установку нескольких выдвижных столов рядом друг с другом, идеально вписываясь в интерьер миниатюрного автоматизированного оборудования.

     --  Операции средней точности с длинным ходом: Максимальный ход до 60 мм с повторяемостью ±0,02 мм, что значительно превышает стабильность позиционирования обычных пневматических цилиндров и соответствует требованиям средней точности для передачи с большим ходом.

     --  Высокочастотная передача при небольшой нагрузке: Идеально подходит для циклического перемещения и позиционирования электронных компонентов, клемм, небольших пластиковых деталей и прецизионных приспособлений.

     --  Условия работы против смещения нагрузки: Превосходное сопротивление крутящему моменту обеспечивает стабильную работу при односторонней силе и сценариях консольной установки, решая проблемы отклонения и дрожания обычных направляющих.

Сравнение серий MXH, MXQ и MXS

Рекомендации по профессиональному отбору

     --  Соответствие размера отверстия: Контролируйте горизонтальную нагрузку в пределах 50 % номинального значения и вертикальную нагрузку в пределах 25 % номинального значения с гарантированным коэффициентом безопасности не менее 2 для обеспечения стабильной долгосрочной работы.

     -- Резервирование инсульта: Зарезервируйте запас хода 5–10 мм во время выбора; максимальный стандартный ход серии MXH составляет 60 мм, что позволяет избежать ограничения ударов и увеличить срок службы.

     -- Выбор режима монтажа: выберите поперечный монтаж для очень узкого пространства; используйте продольный монтаж для сценариев штабелированной и многоуровневой установки, чтобы сэкономить общее пространство для оборудования.

     -- Оптимизация буфера: Оборудовать гидравлическим буфером, когда рабочая скорость превышает 300 мм/с или вес груза превышает 3 кг, что эффективно снижает удары и вибрацию терминала.

     -- Конфигурация датчика: Двусторонние канавки для датчиков поддерживают установку двойного магнитного переключателя, обеспечивая точное определение хода как выдвижения, так и втягивания на месте для контроля положения полного хода.

Краткое изложение одним предложением

     Узкий компактный пневматический направляющий стол серии SOLH MXH отличается ультратонким корпусом, высоким сопротивлением крутящему моменту, длиной хода 60 мм и средней точностью ± 0,02 мм, креплением в 4 направлениях и безмасляной работой, что является оптимальным экономичным решением для плотной установки и высокочастотной точной передачи небольшой нагрузки в ограниченном автоматизированном пространстве.
