Сверхкомпактный высокоточный пневматический направляющий стол серии MXJ

Бренд: SOLH от Richge Technology

Обзор продукта

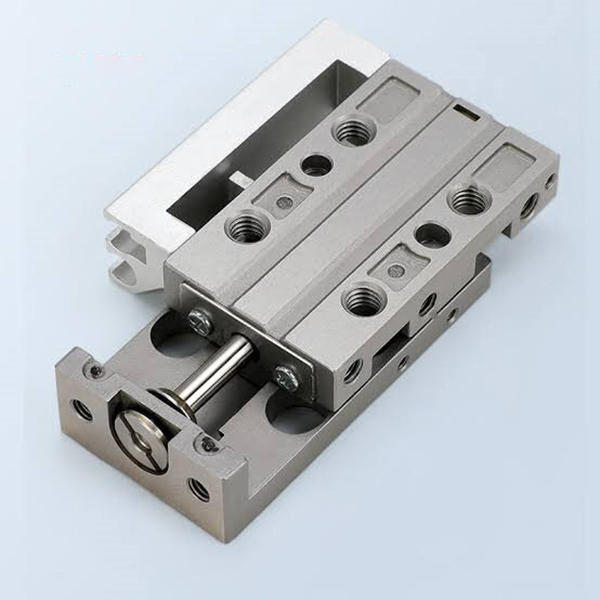

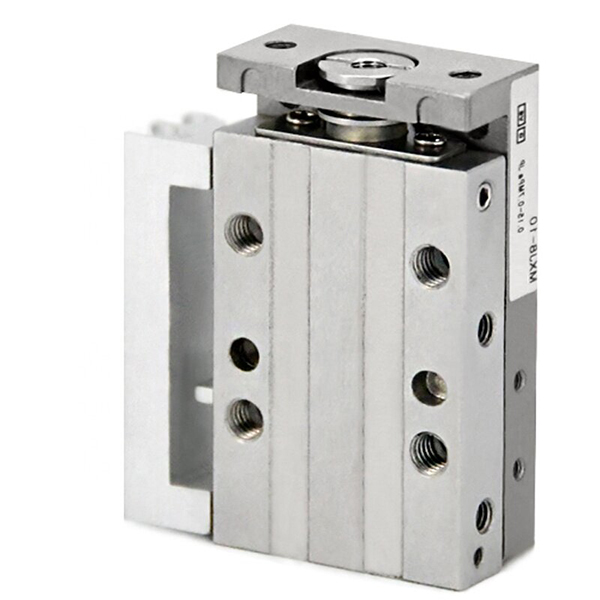

     Серия SOLH MXJ — это ультраминиатюрный высокоточный пневматический направляющий стол, предназначенный для микроточного линейного привода. Благодаря сверхкомпактным размерам, микронной точности позиционирования, легкой конструкции и совместимости с разнонаправленным монтажом он идеально подходит для автоматизированных станций в ограниченном пространстве, включая электронную обработку 3C, прецизионное обнаружение, микросборку и высокочастотные циклические операции с коротким ходом. Он служит основным высокоточным микролинейным приводом для сценариев миниатюрной автоматизации.

Основная структура и конструктивные особенности

     -- Режим привода: двунаправленное действие двойного действия, размеры отверстия φ4,5/6/8/12/16 мм, диапазон микро- и легких нагрузок 5–50 Н.

     -- Премиум-структура: корпус из мартенситной нержавеющей стали и встроенная линейная шариковая направляющая. Несущая конструкция изолирована от уплотнения штока поршня, обеспечивая высокую жесткость и сверхнизкое трение.

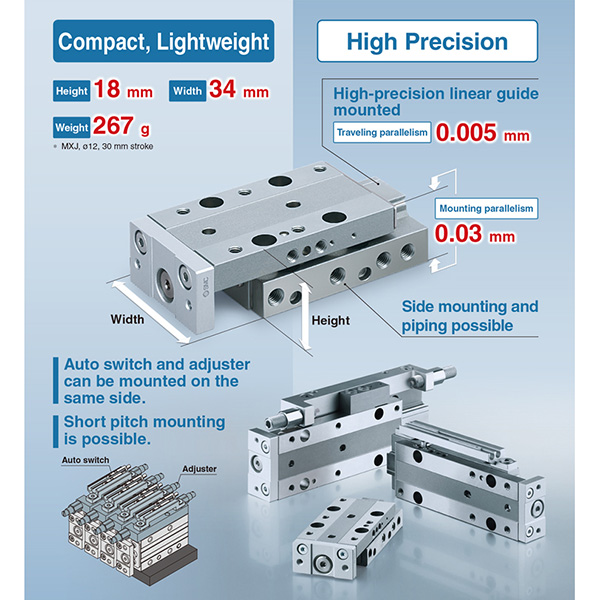

     -- Точность микронного уровня: параллельность перемещения 0,005 мм, параллельность монтажа 0,03 мм, вертикальность 0,01 мм, что обеспечивает сверхстабильное точное позиционирование для сложных процессов.

     -- Сверхкомпактный размер: ультратонкий корпус высотой всего 10 мм для модели с отверстием φ4,5 и высотой 18 мм для модели с отверстием φ12, что на 30–50 % меньше, чем у эквивалентных направляющих столов MXQ, что позволяет максимально эффективно использовать пространство для станций с плотной компоновкой.

     -- Гибкий многосторонний монтаж: поддерживает трехстороннюю установку сверху, снизу и сбоку с точными позиционирующими отверстиями для штифтов, адаптируясь к различным ограниченным и плотным компоновкам оборудования.

     -- Совместимость с универсальными датчиками: в стандартной комплектации оснащен двойными канавками для магнитных переключателей. Модели с ходом ≥5 мм допускают установку 2 магнитных переключателей M9B. Симметричная конструкция конструкции обеспечивает взаимозаменяемость левого/правого переключателя и трубопроводов на месте.

     -- Регулируемая буферизация и ограничение: стандартный двухсторонний резиновый буфер для снижения шума и ударов; дополнительные односторонние/двухсторонние металлические ограничители хода с регулируемым диапазоном хода 0–5 мм для сверхточного позиционирования.

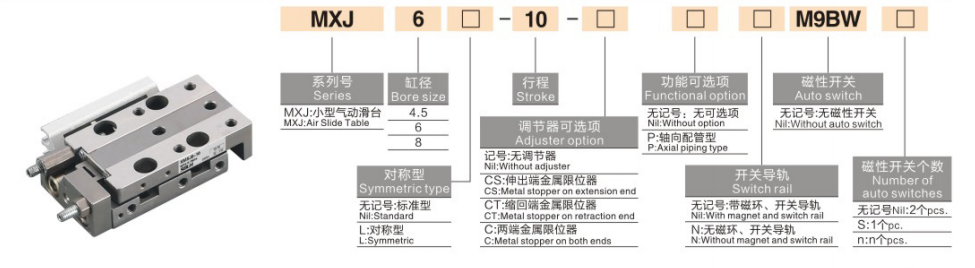

Полное правило кодирования модели

   1. Пример модели: MXJ6-10-CS-M9B

   2. Примеры стандартных заказов

     -- MXJ4.5-5: стандартный тип, без магнитного переключателя, диаметр отверстия 4,5 мм, ход 5 мм, двойного действия.

     -- MXJ8-15-B-2M9B: диаметр отверстия 8 мм, ход 15 мм, двусторонний металлический ограничитель, 2 магнитных переключателя M9B.

     -- MXJ12-20-L: симметричного типа, внутренний диаметр 12 мм, ход 20 мм, двусторонний боковой трубопровод.

Основные технические характеристики (@0,5 МПа, двойного действия)

   1. Микрохарактеристики (φ4,5/φ6/φ8)

   2.Малые характеристики (φ12/φ16)

Основные конкурентные преимущества

   1. Сверхвысокая точность и стабильность на микронном уровне.

     -- Комплексная обработка цельной детали в сочетании с высокоточной линейной шариковой направляющей обеспечивает точность повторного позиционирования ± 0,01 мм и сверхнизкую погрешность параллельности, полностью отвечая строгим требованиям точности для процессов микрообнаружения и точного позиционирования.

   2. Ультракомпактный и компактный дизайн.

     -- Ультратонкий и ультракороткий корпус с минимальной высотой всего 10 мм. Трехсторонняя конструкция крепления адаптируется к ультраузкому вертикальному и горизонтальному пространству, экономя более 40% места для установки по сравнению с обычными направляющими столами, что идеально подходит для плотных автоматизированных производственных линий.

   3. Легкий и высокочастотный быстрый отклик

    -- Оптимизированная легкая конструкция из нержавеющей стали (40–500 г) эффективно снижает инерцию движения. Рабочая скорость варьируется от 50 до 500 мм/с, обеспечивая стабильную высокочастотную работу со скоростью более 300 циклов в минуту (cpm) для повышения эффективности производства.

   4. Работа без масла и сверхдлинный срок службы.

     -- Имеет износостойкое уплотнение с низким коэффициентом трения и безмасляную конструкцию, совместимую с чистыми мастерскими и слегка маслянистыми промышленными средами. Прочная структурная конструкция обеспечивает срок службы более 5 миллионов циклов при длительной стабильной работе без технического обслуживания.

   5. Симметричная двусторонняя конструкция для гибкой установки.

     -- Симметричная структура воздушного порта и паза для переключателя позволяет на месте менять местами левую и правую части трубопроводов и установку датчиков, устраняя ограничения по направлению и значительно улучшая гибкость отладки и структурной адаптации на месте.

Монтажные формы и типичные применения

   1. Способы монтажа

     -- Верхний монтаж: фиксируется через сквозные отверстия с точными позиционирующими отверстиями для штифтов, подходит для установки сверху заготовки и сценариев высокоточного позиционирования.

     -- Нижний монтаж: фиксируется через нижние резьбовые отверстия, устойчив и надежен, подходит для установки на поверхность стандартного оборудования.

     -- Боковое крепление: фиксируется через боковые резьбовые отверстия, идеально подходит для оборудования с ограниченным вертикальным пространством и плотным параллельным расположением нескольких направляющих.

   2. Типичные сценарии применения

     -- Электроника 3C: обработка и перенос чипов, фокусировка объектива камеры, ламинирование микрокомпонентов, тестирование долговечности кнопок.

     -- Точное обнаружение: позиционирование зонда, точное движение камеры CCD, измерение микроразмеров, точная оптическая калибровка.

     -- Микросборка: автоматическая фиксация винта, обжатие клемм, прецизионная вставка компонентов, миниатюрное зажимное приспособление.

     -- Медицинское оборудование: прецизионное управление микронасосом, переключение миниатюрных клапанов, телескопическое позиционирование небольших инструментов.

Трехшаговое руководство по быстрому выбору

   1. Выбор отверстия по нагрузке

     -- φ4,5 ≤0,5 кг / φ6 = 0,5–1 кг / φ8 = 1–2 кг / φ12 = 2–5 кг / φ16 = 5–8 кг. Зарезервируйте не менее 50% запаса прочности по нагрузке для стабильной и точной работы.

   2. Подтверждение инсульта

     -- Стандартный диапазон хода: 5 ~ 50 мм. Отдавайте предпочтение коротким ходам (5–20 мм) для условий высокочастотной работы, чтобы обеспечить более высокую точность и стабильность работы.

   3. Согласование конфигурации

     -- Мониторинг положения: оборудуйте 2 магнитных переключателя M9B для двунаправленной обратной связи по положению хода.

     -- Прецизионное ограничение: выберите двусторонний металлический ограничитель (B) для точного позиционирования хода с точностью до 0–5 мм.

     -- Варианты монтажа: выберите боковой монтаж для плотной компоновки станции, нижний монтаж для стандартной установки на поверхности.

Краткое изложение одним предложением

     Ультракомпактный высокоточный пневматический направляющий стол серии SOLH MXJ отличается точностью позиционирования на микронном уровне, трехсторонним гибким монтажом, легким высокочастотным режимом работы и дополнительными регулируемыми металлическими ограничителями, служащими экономичным прецизионным микролинейным приводом, широко используемым в 3C-электронике, прецизионном обнаружении, микросборке и медицинской автоматизации.
