Пневматический направляющий стол серии MXQ | Шариковая направляющая с рециркуляцией / экономичный тип

Бренд: SOLH от Richge Technology

Обзор продукта

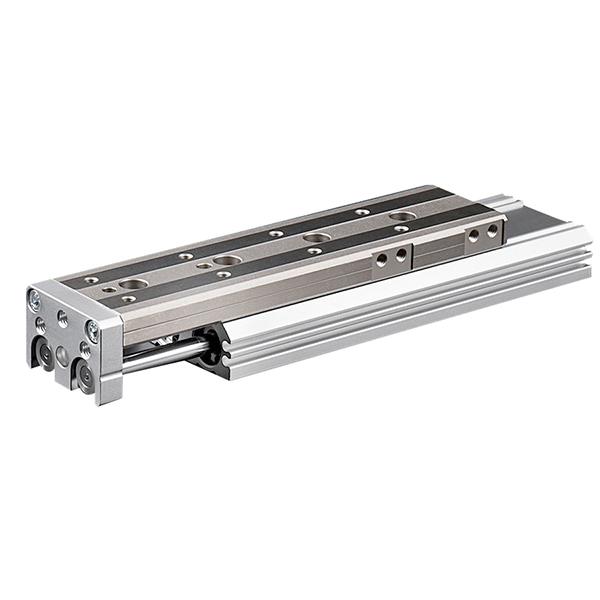

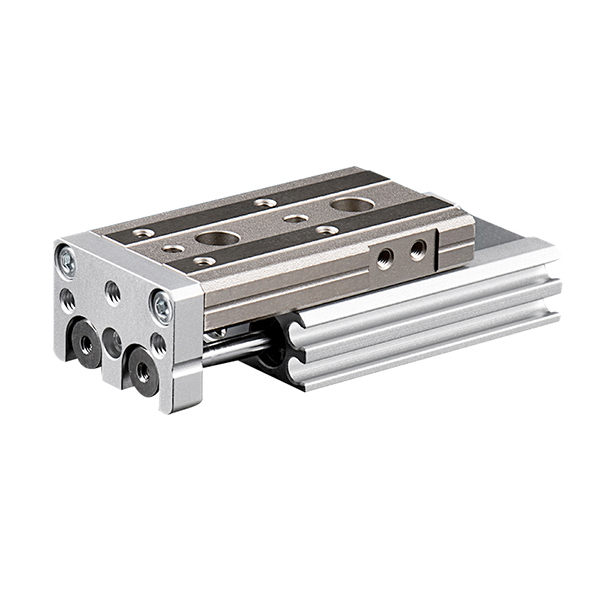

     Серия SOLH MXQ представляет собой экономичный компактный пневматический направляющий стол с двухпоршневой приводной системой и шариковыми направляющими с рециркуляцией. Благодаря ультратонкой и легкой интегрированной конструкции он обеспечивает стабильное линейное движение средней точности с повторяемостью ±0,02 мм. Являясь экономически эффективной альтернативой традиционной комбинации «цилиндр + внешняя направляющая», она значительно снижает затраты на оборудование, сохраняя при этом надежные рабочие характеристики. Идеально подходит для сценариев общей автоматизированной обработки и стандартной точной сборки, это предпочтительное базовое решение для линейного привода для массовых автоматизированных производственных линий.

Основная структура и принцип работы

     -- Двухпоршневой привод двойного действия: Оснащен двухпоршневой конструкцией, которая обеспечивает двойную выходную тягу по сравнению с одноцилиндровыми направляющими с тем же размером отверстия. Он обеспечивает синхронное и стабильное линейное движение с нулевым раскачиванием или отклонением во время высокочастотной циклической работы.

     -- Рециркуляционная шариковая направляющая: Применяется конструкция шариковой направляющей с рециркуляцией без предварительного натяга, обеспечивающая плавное движение при небольших нагрузках и низкие производственные затраты. Он поддерживает стабильную точность повторного позиционирования ±0,02 мм, полностью отвечая требованиям автоматизации средней точности.

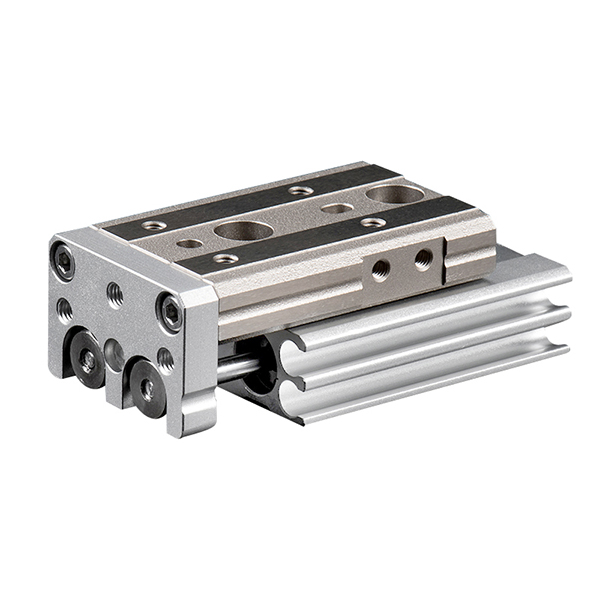

     -- Ультратонкий и легкий интегрированный корпус: Интегрированная конструкция цилиндра и подвижного стола на 10% ниже по высоте и на 22% легче по весу, чем серия MXS, что обеспечивает более компактную схему установки для оборудования с ограниченным пространством.

     -- Гибкий трехсторонний монтаж: Поддерживает нижнее, боковое и осевое крепление в трех направлениях с заранее заданными прецизионными отверстиями для штифтов. Это упрощает процедуры установки и позиционирования на месте, повышая общую эффективность сборки.

     -- Встроенная конструкция магнитной индукции: Стандартное внутреннее магнитное кольцо с зарезервированными боковыми монтажными канавками для магнитных переключателей серий D-M9□ и A93. Конструкция для скрытого монтажа позволяет избежать структурных помех и обеспечивает стабильную обратную связь по сигналу положения.

 Полное правило кодирования модели

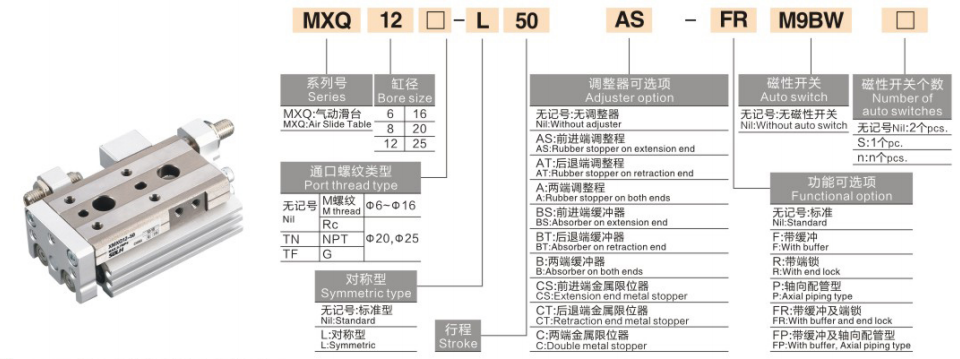

   1. Пример модели: MXQ16-50AS-M9BW.

   2. Пример стандартного заказа

     -- MXQ20-75A-FR-M9NL: диаметр цилиндра 20 мм, ход 75 мм, двусторонняя регулировка хода, осевой трубопровод, магнитный переключатель PNP с проводом длиной 3 м.

Общие основные технические характеристики

Справочная таблица выходной силы и нагрузки (@0,5 МПа, горизонтальная установка)

Примечание. Грузоподъемность снижается с увеличением длины хода и более высокой рабочей скорости; коэффициент безопасности ≥2; вертикальная нагрузка требует проверки допустимого крутящего момента

Сценарии применения и сравнение выбора продуктов

   1. Приоритетные сценарии применения серии MXQ

     --  Общая автоматизированная обработка: Идеально подходит для циклической передачи небольших электронных деталей, клемм, пластиковых компонентов и легких модульных приспособлений со стандартными требованиями к точности.

     -- Экономически чувствительные проекты автоматизации: Являясь экономичной альтернативой высокоточной серии MXS, он снижает общие затраты на оборудование более чем на 30%, сохраняя при этом стабильную базовую производительность.

     -- Сверхкомпактная пространственная планировка: Имеет меньшую высоту корпуса и меньший вес, чем направляющие MXS, что экономит место для вертикальной установки очень компактного автоматизированного оборудования.

     -- Средняя точность при малых нагрузках: Идеально подходит для условий работы с требованием позиционирования ±0,02 мм и отсутствием требований к высокой жесткости или сопротивлению сильному крутящему моменту.

     -- Высокочастотная езда на велосипеде с коротким ходом: Надежность при длительной многократной работе в пределах короткого хода 10–50 мм, эффективно заменяет традиционные комбинации разъемного цилиндра и внешних направляющих.

   2.MXQ против MXS против MXH | Сравнение слайд-таблицы Core SMC

Ключевые моменты профессионального отбора

     -- Соответствие размера отверстия: Выберите подходящий размер отверстия в зависимости от веса заготовки и направления установки. Контролируйте горизонтальную нагрузку в пределах 50 % от номинального значения и вертикальную нагрузку в пределах 25 % от номинального значения, чтобы обеспечить стабильную долгосрочную работу.

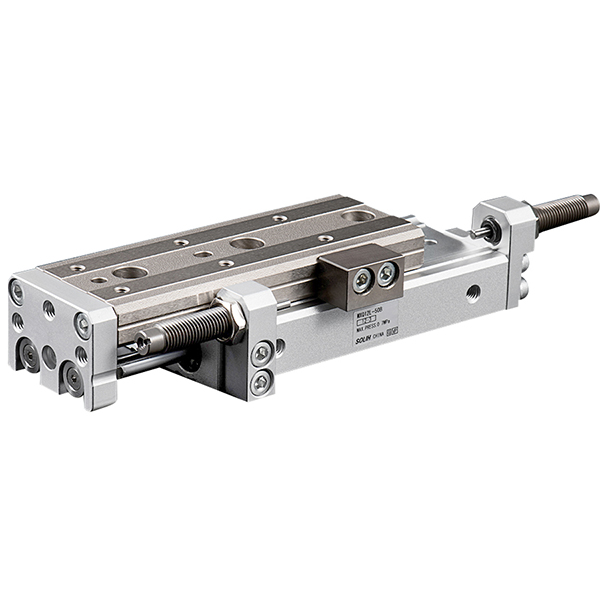

     -- Выбор штриха и резервирование поля: Зарезервируйте запас хода 5–10 мм при выборе модели. Примените суффикс точной регулировки AS/AT/A (обрезка 0–5 мм), если требуется точная калибровка хода.

     -- Гибкий выбор монтажа: Нижнее крепление для горизонтальной транспортировки материалов; боковой монтаж для боковой стационарной установки; осевой монтаж для штабелирования по оси Z и многослойной сборки оборудования.

     -- Оптимизация конфигурации буфера: Стандартный резиновый буфер для обычной работы на низких скоростях. Установите дополнительный гидравлический буфер, если рабочая скорость превышает 300 мм/с или вес груза превышает 5 кг (не применимо для модели MXQ6).

     -- Конфигурация определения положения: Совместим с магнитными переключателями M9B/M9N/A93. Двусторонние канавки поддерживают установку двойного переключателя, обеспечивая точную обратную связь по сигналу выдвижения/втягивания на месте.

Краткое изложение одним предложением

     Экономичный пневматический направляющий стол серии SOLH MXQ оснащен легкой шариковой направляющей с рециркуляцией и двухпоршневой интегрированной конструкцией, имеет сверхлегкий тонкий корпус, стабильную среднюю точность ± 0,02 мм и низкую стоимость, что служит лучшей экономичной заменой традиционных комбинаций цилиндра и направляющей для общей промышленной автоматизации и сборки легкой точности.
