Бренд: SOLH от Richge Technology

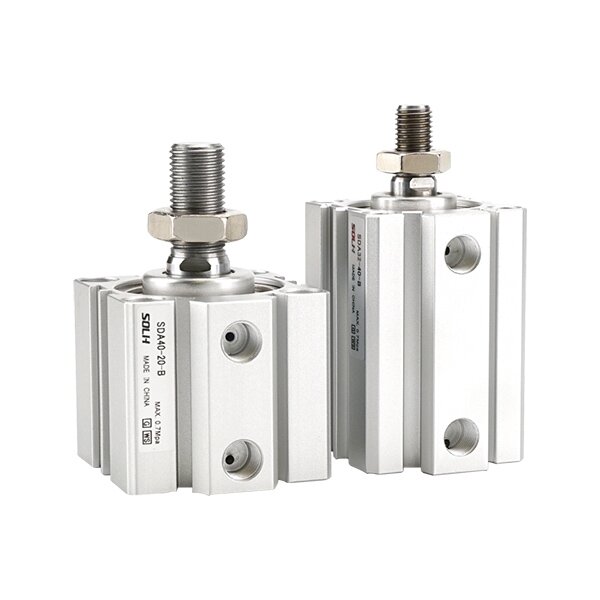

Квадратный ультратонкий компактный цилиндр серии SOLH SDA, классический экономичный компактный привод. Длина корпуса составляет всего 1/2~1/3 длины стандартного цилиндра рулевой тяги. Монтажные размеры взаимозаменяемы с сериями Airtac ACQ и SMC CQ2. Подходит для короткого хода, зажима и позиционирования в ограниченном пространстве для установки, широко используется в 3C-автоматизации, упаковочном оборудовании и крепежном оборудовании.
-- Ультратонкий квадратный алюминиевый корпус, поддержка встроенной установки для экономии места;
-- Жесткий анодированный ствол, хромированный шток поршня, износостойкий и антикоррозийный;
-- Полные варианты: двойного действия, одинарный пружинный возврат, двойной стержень, регулируемый ход, версия с магнитом;
-- Встроенные резиновые бамперы на обоих концах для амортизации и снижения шума;
-- Двунаправленное уплотнение с низким коэффициентом трения и хранилищем смазки, длительный срок службы без масла;
-- Окружающие пазы для датчиков для установки гибкого магнитного автоматического переключателя.

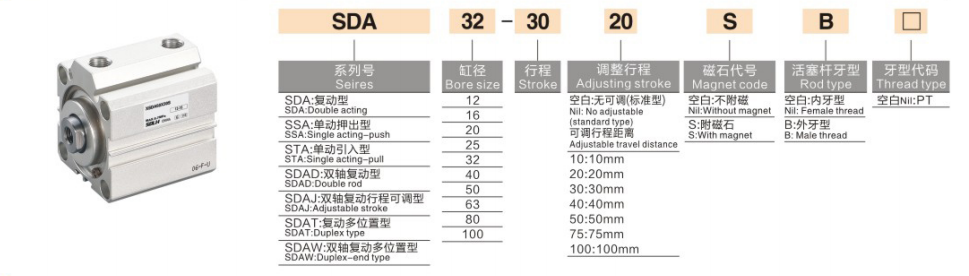

1. Пример: SDA20-50-S-B
-- SDA: название серии; SSA = растяжение пружины; STA=втягивание пружины; SDAD=двойной стержень; SDAJ=регулируемый ход
-- 20: Размер отверстия: 12/16/20/25/32/40/50/63/80/100 мм.
-- 50: длина хода 5–200 мм.
---S: встроенное магнитное кольцо.
---B: Шток поршня с внешней резьбой; пусто = внутренняя резьба
|
Параметр |
Спецификация |
| Размер отверстия |
12~100 мм |
| Рабочее давление |
Двойного действия: 0,1~1,0 МПа; Одностороннего действия: 0,2~1,0 МПа |
| Испытательное давление |
1,5 МПа |
| Температура |
Немагнитный:-5~+70℃; Версия магнита:-5~+60℃ |
| Скорость поршня |
Двойного действия: 30~500 мм/с; Одностороннего действия: 50~500 мм/с. |
| Подушка |
Фиксированный резиновый буфер (без воздушной подушки) |
| Порт Резьба |
М5/Г1/8/Г1/4/Г3/8/Г1/2 |
| Смазка |
Безмасляная работа |
| Толерантность к инсульту |
≤100 мм: ± 1,0 мм; >100 мм: ± 1,5 мм |
|
Отверстие (мм) |
Тяга (Н) |
Потянуть (Н) |
Эквивалентная горизонтальная нагрузка (кг) |
|
12 |
57 |
49 |
2.8 |
|
16 |
101 |
89 |
5.0 |
|
20 |
157 |
141 |
7.8 |
|
25 |
245 |
220 |
12.2 |
|
32 |
402 |
362 |
20.1 |
|
40 |
628 |
565 |
31.4 |
|
50 |
981 |
882 |
49.0 |
SOLH SDA экономичный ультратонкий компактный пневматический цилиндр с множеством вариантов, взаимозаменяемый с ACQ и CQ2, идеальный недорогой привод с коротким ходом для компактных автоматических зажимных и толкающих приложений.
