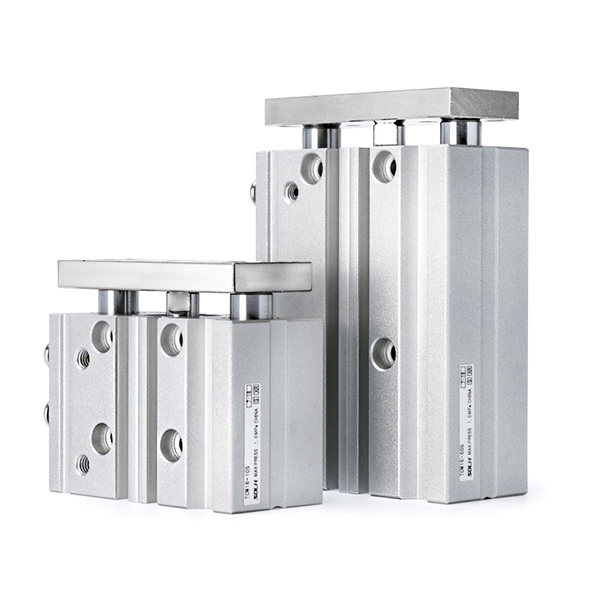

Трехосный цилиндр с направляющим стержнем серии TC | TCL/TCM Пневматический цилиндр высокой жесткости с защитой от скручивания

Бренд: SOLH от Richge Technology

Обзор продукта и основные структурные особенности

     Серия SOLH TC представляет собой высокопроизводительный трехосный цилиндр с направляющим стержнем, в котором используется интегрированная конструкция с двойным направляющим стержнем и центральным поршневым штоком. Эта серия, обладающая сверхвысокой жесткостью, превосходной устойчивостью к скручиванию, высокой стойкостью к поперечным нагрузкам и точностью позиционирования, охватывает диапазон полного проходного сечения от φ6 мм до φ100 мм, включая две основные модели: прецизионный шарикоподшипник TCL и сверхпрочный подшипник скольжения TCM. Он широко используется для компактных станций толкания, подъема, остановки и точного перемещения, служа идеальной заменой серии SMC MGP в стандартных сценариях автоматизации.

Ключевые структурные преимущества

• Трехосная конструкция сверхвысокой жесткости: Оснащенная двумя направляющими штоками из высокопрочной подшипниковой стали и одним центральным штоком поршня, интегрированная трехосная конструкция обеспечивает более чем в два раза большее сопротивление кручению и боковую нагрузку по сравнению с обычными цилиндрами. Он эффективно предотвращает изгиб и смещение, адаптируясь к эксцентричной нагрузке и поперечным ударам в рабочих условиях с исключительной стабильностью.

• Конфигурации с двумя подшипниками для полных сценариев

￮ ТКL (Шарикоподшипник): Сверхнизкое трение, сверхплавный ход и стабильная высокочастотная работа, идеально подходят для точного подъема домкратом, высокоскоростной езды на велосипеде и движения с низким коэффициентом трения.

￮ ТКM (Подшипник скольжения): Скользящая втулка из латунного сплава отличается превосходной износостойкостью, ударопрочностью и устойчивостью к поперечным нагрузкам, что идеально подходит для работы с тяжелыми нагрузками, пылью и торможением.

• Интегрированный тонкий и компактный дизайн: Приводной и направляющий блоки полностью интегрированы, что позволяет минимизировать общее пространство для установки. Двойные воздухозаборники на верхней и боковых поверхностях обеспечивают гибкую компоновку трубопроводов, адаптируясь к различным направлениям трубопроводов на площадке и компактным конструкциям оборудования.

• Высокоточное повторное позиционирование: Отверстия для точного позиционирования предусмотрены на основании, задней торцевой поверхности и крепежной пластине, чтобы обеспечить сверхвысокую точность повторного позиционирования. Четырехсторонние пазы для магнитных переключателей поддерживают установку переключателей в разных направлениях, обеспечивая гибкое и комплексное определение положения хода.

• Стандартная премиум-конфигурация: Встроенное магнитное кольцо (стандартный магнит S), двухсторонние резиновые буферы и безмасляная конструкция, не требующая обслуживания, соответствующая стандартам чистой эксплуатации в мастерских. Конструкция двойного действия со стандартным ходом от 5 мм до 500 мм охватывает практически все обычные ходы привода системы автоматизации.

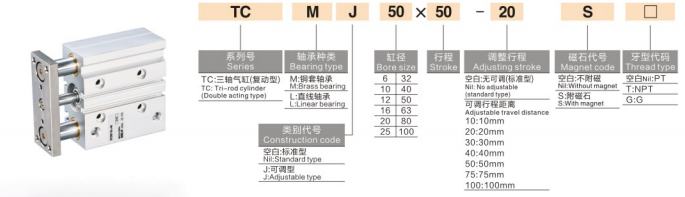

Полные правила именования моделей

Примеры моделей: TCM20-50S | TCL16-30J-20S-Т

Примеры стандартных заказов

• ТКM25-75S: диаметр отверстия 25 мм, ход поршня 75 мм, подшипник скольжения со встроенным магнитом.

• ТКL20-50J-20S: диаметр отверстия 20 мм, стандартный ход 50 мм, регулируемый ход 20 мм, прецизионный шарикоподшипник с магнитом.

• ТКM32-100S-T: диаметр отверстия 32 мм, ход поршня 100 мм, подшипник скольжения, устойчивый к высоким температурам.

Стандартные основные технические параметры

(Стандартные условия испытаний: нормальная температура 20 ℃, номинальное давление 0,5 МПа)

1. Общие параметры производительности

• Режим работы: Возвратно-поступательное движение двойного действия.

• Диапазон рабочего давления: 0,1~1,0 МПа; Испытательное давление: 1,5 МПа

• Температура окружающей среды: -20℃~70℃ (обычная среда безо льда); -20℃~120℃ (высокотемпературная версия -T)

• Рабочая скорость поршня: 50–500 мм/с (диаметр 6–63 малого и среднего диаметра); 50~400 мм/с (большое отверстие φ80/100)

• Буферный режим: Стандартный двухсторонний резиновый буфер; дополнительный буфер на воздушной подушке для сценариев с сильными ударами

• Режим смазки: Работа без масла и обслуживания, подходит для чистых промышленных сред.

2. Теоретические данные по тяге (@0,5 МПа, единица измерения: Н)

3. Данные о весе продукта (ход поршня 50 мм, единица измерения: кг)

Сравнение выбора ядра TCL и TCM

Способы монтажа и типичные сценарии применения

1. Гибкая конструкция с несколькими креплениями

• Прямой монтаж на кузове: Зарезервированные отверстия для винтов снизу, по бокам и на торцах для прямого крепления без необходимости использования дополнительных кронштейнов, что обеспечивает быструю сборку и разборку для установки на месте.

• Дополнительные вспомогательные аксессуары: Доступны монтажные аксессуары для фланца (F) и кронштейна для ног (L), обеспечивающие гибкую горизонтальную и вертикальную компоновку для адаптации к различным конструкциям оборудования.

2. Основные промышленные применения

• Автоматизация конвейерных линий: остановка заготовки, подъем материала и позиционирование поддона; Высокая ударопрочность и устойчивость к смещению обеспечивают стабильную работу при транспортировке и ограничении.

• Электронная прецизионная обработка 3C: обработка печатных плат, позиционирование обжимных клемм и легкий перенос заготовки; Высокая точность предотвращения вращения гарантирует точность сборки и обработки с нулевым отклонением.

• Упаковочное оборудование: Привод перегородки материала, переключение ворот силоса и толкание материала на короткие расстояния; Компактный корпус идеально адаптируется к высокоинтегрированной компоновке упаковочного оборудования.

• Общая промышленная автоматизация: Подъем приспособления, выброс деталей и эксцентриковое перемещение груза; объединяет функции цилиндра и направляющей для замены традиционных комбинаций разъемного цилиндра + направляющего стержня, упрощая структуру оборудования и снижая затраты.

Сравнение замены серии TC и серии SMC MGP

Трехэтапное руководство по быстрому выбору

1. Выбор размера отверстия: Рассчитайте необходимую тягу в соответствии с фактической рабочей нагрузкой; выберите размер отверстия с теоретической осью ≥ фактической нагрузки × 1,5, оставив 50% запас прочности, чтобы избежать работы с перегрузкой.

2. Выбор типа подшипника: Выбирайте шарикоподшипник TCL для точного позиционирования и плавного высокочастотного цикла; Выбирайте подшипник скольжения TCM для работы в тяжелых, пыльных и ударных условиях.

3. Выбор функциональной конфигурации

￮ Требуемая точная регулировка хода: выберите регулируемый ход J-типа (регулируемый диапазон 0–50 мм).

￮ Требование к обнаружению положения: выберите конфигурацию магнита S + разнонаправленные магнитные переключатели (установка с четырех сторон)

￮ Рабочая среда с высокими температурами: выберите вариант -T, устойчивый к высоким температурам (-20 ℃ ~ 120 ℃).

Краткое изложение одним предложением

      Трехосный цилиндр с направляющим стержнем серии SOLH TC сочетает в себе высокую жесткость, суперстойкость к боковой нагрузке и высокоточные характеристики предотвращения вращения, с двумя вариантами подшипников, регулируемым ходом и дополнительными функциями для работы при высоких температурах, что является наиболее экономичной прямой заменой серии SMC MGP для полномасштабного автоматического подъема, остановки и позиционирования.
