Двухштоковый цилиндр серии TN

Двухвальный цилиндр серии TN | Компактный недорогой пневматический цилиндр с двойным штоком

Бренд: SOLH от Richge Technology

Обзор продукта и основная структура

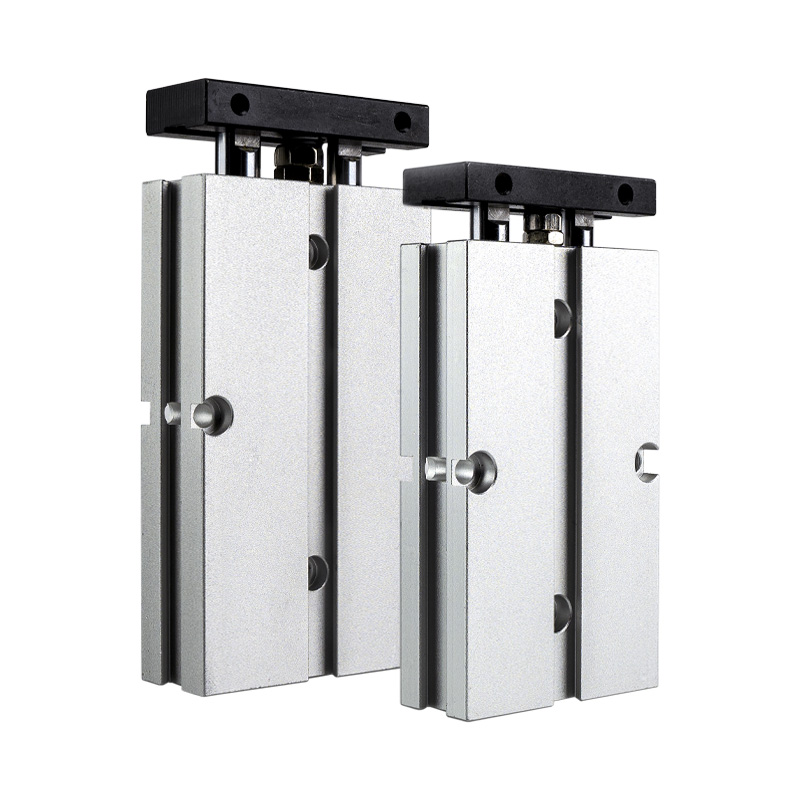

     Серия SOLH TN представляет собой экономичный компактный двухвальный цилиндр с однопоршневой конструкцией и двойным штоком и направляющей на подшипнике скольжения. Разработанный для компактной и универсальной установки, он поставляется со стандартными встроенными магнитными кольцами и регулируемым буфером хода. Благодаря точности предотвращения вращения ±0,2° и отличным характеристикам защиты от прогиба, цилиндр TN широко применяется в сценариях автоматизации с небольшой нагрузкой, включая точное позиционирование, прессование заготовок, блокировку материала и линейную передачу, обеспечивая выдающуюся универсальность и экономическое преимущество для стандартных автоматизированных станций.

1.Основные структурные преимущества

• Стабильная синхронная работа сдвоенной штанги: Применяется конфигурация с одним поршнем и двойным параллельным штоком из твердого хрома с удлиненной скользящей втулкой. Синхронная конструкция с двумя стержнями эффективно противостоит скручиванию и раскачиванию, обеспечивая надежную защиту от прогиба с допуском на поворот ±0,2° для задач управления с небольшой нагрузкой.

• Регулируемый буфер и точная настройка хода: Оснащен передней регулируемой резиновой подушкой для предотвращения столкновений для точной настройки хода и мягкой амортизации; в сочетании с фиксированным задним буфером для снижения рабочих ударов и шума, обеспечивая стабильное возвратно-поступательное движение.

• Компактный трехсторонний монтаж: Встроенная конструкция корпуса обеспечивает гибкую установку снизу, сверху и сбоку. Зарезервированные боковые канавки позволяют осуществлять прямую установку магнитного переключателя без дополнительных кронштейнов, что позволяет максимально эффективно использовать пространство для оборудования.

• Стандартная магнитная конфигурация: Встроенное магнитное кольцо (суффикс S) входит в стандартную комплектацию всех моделей серии TN (немагнитная версия недоступна), что обеспечивает удобное определение положения хода для универсальных автоматизированных приложений.

2. Дифференциация основного продукта (справочник по выбору ключей)

• Серия TN против TR: TN соответствует корпоративному стандарту с более компактным размером, более низкой стоимостью и отсутствием варианта отверстия φ6; TR соответствует промышленному стандарту JIS с более высокой жесткостью, устойчивостью к тяжелым нагрузкам и полными размерами отверстий, включая φ6.

• ТН против серии CXS/CXSJ: TN имеет однопоршневую конструкцию со стандартной одинарной тягой, более доступную и компактную; CXS и CXSJ имеют двухпоршневую конструкцию с двойной выходной мощностью и превосходными высокоскоростными характеристиками, подходящими для сценариев с тяжелыми нагрузками и высокой точностью.

Классификация основных подсерий (тип стержня)

Серия TN охватывает два основных типа стержней для удовлетворения требований к одностороннему режиму и двустороннему проходному движению для различных станций автоматизации с малой нагрузкой.

Полные правила именования моделей

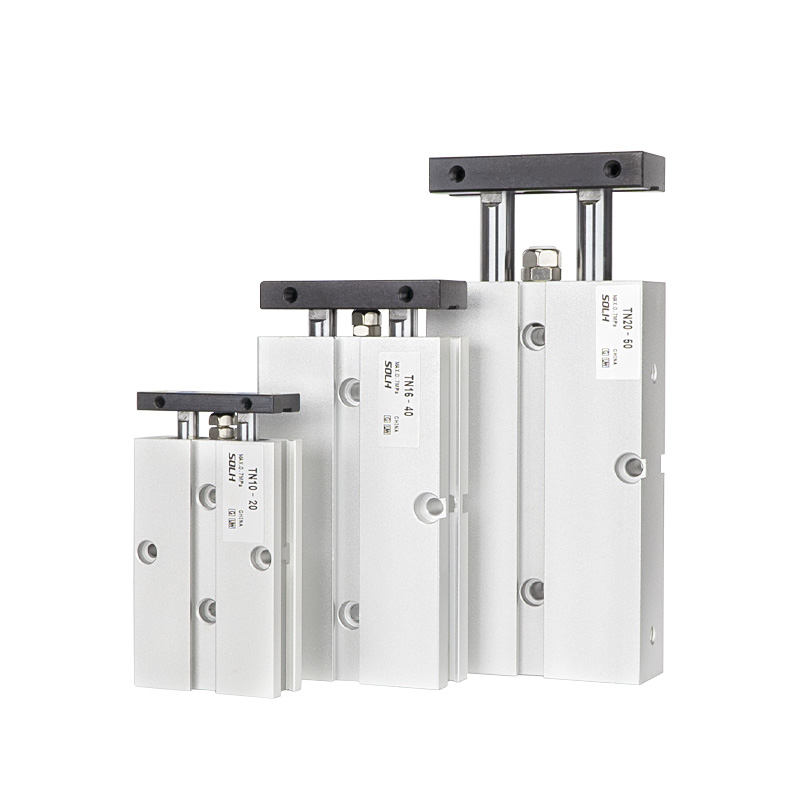

Пример модели: TN20×50S

1. Определение кода именования

1. Код серии: TN (односторонний стержень) / TNW (двойной сквозной стержень)

2. Размер отверстия: 10/16/20/25/32 мм (отверстие φ6 недоступно, отличается от серии TR)

3. Стандартный ход: 5/10/15/20/25/30/40/50/60/75/80/100/125/150/175/200 мм (макс. ход: 200 мм)

4. Конфигурация магнитного кольца: S (стандартное встроенное магнитное кольцо, обязательная конфигурация, нет немагнитной версии)

5. Тип резьбы: Резьба PT (Rc) по умолчанию; дополнительная резьба G (суффикс G)/резьба NPT (суффикс T)

6. Магнитный переключатель: Дополнительные модели CS1-J, CS1-G, D-M9B и другие, устанавливаются непосредственно в боковые пазы.

Общие стандартные технические параметры

(Стандартные условия испытаний: нормальная температура 20 ℃, сухой воздух)

• Режим работы: Однопоршневой привод двойного действия

• Диапазон рабочего давления: 0,15~1,0 МПа

• Испытательное давление: 1,5 МПа

• Температура окружающей среды: -20℃~70℃ (без льда)

• Рабочая скорость: 30~500 мм/с

• Точность предотвращения вращения: ±0,2° (стабильная точность управления при небольшой нагрузке)

• Буферный режим: Передняя регулируемая резиновая накладка для предотвращения столкновений + задний фиксированный резиновый буфер (опция с воздушным буфером отсутствует)

• Размер порта трубопровода

￮ φ10: M5×0,8

￮ φ16/20/25/32: PT1/8 (Rc1/8)

• Способ монтажа: Установка в корпус + 3-сторонний монтаж (снизу/сверху/бок), сверхкомпактная конструкция

Теоретические данные по усилию и натяжению (@0,5 МПа, единица измерения: Н)

Однопоршневая конструкция со стандартной одинарной тягой, экономичная для обычных сценариев с малой нагрузкой.

Руководство по быстрому выбору

1. Выбор бюджета и пространства: Выбирайте серию TN, чтобы обеспечить сверхкомпактное пространство и низкую стоимость при небольшой нагрузке; выберите серию TR в соответствии со стандартом JIS, работой при тяжелых нагрузках и требованиями к диаметру отверстия φ6.

2. Выбор тяги и производительности: использование двухпоршневых цилиндров CXS/CXSJ для обеспечения двойной мощности и высокоскоростных сценариев подъема и перемещения; выбирайте однопоршневые цилиндры TN/TR, если стандартная одинарная тяга соответствует рабочим требованиям.

3. Выбор типа стержня: выберите стандартный односторонний стержень TN для обычного одностороннего действия; выберите двойной сквозной стержень TNW для двустороннего монтажа и двунаправленного синхронного движения.

4. Примечание по магнитной конфигурации: Все цилиндры серии TN в стандартной комплектации оснащены магнитным кольцом S (обязательная конфигурация), дополнительный выбор не требуется.
