Бренд:SOLH от Richge Technology

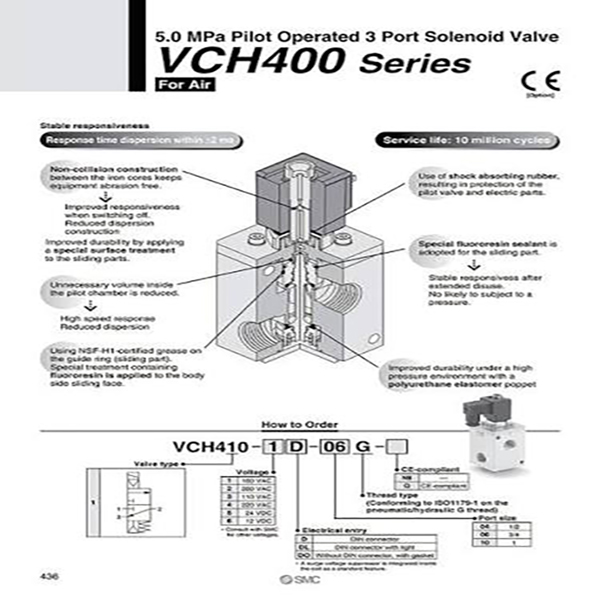

Серия VCH400 (обычно называемая VCH410), разработанная и изготовленная компанией SOLH под управлением Richge Technology, представляет собой трехходовой тарельчатый электромагнитный клапан высокого давления с пилотным управлением. Специально разработанный для трубопроводов сжатого воздуха и инертного газа среднего и высокого давления, он имеет максимальное номинальное рабочее давление до 5,0 МПа, превосходную пропускную способность и стабильные характеристики переключения при высоком давлении, выступая в качестве основного компонента управления для промышленного оборудования для зарядки, вентиляции и переключения давления под высоким давлением.
|
ЭтоЭм |
Детали спецификации |
| Конструкция клапана |
3-портовый, тарельчатого типа с пилотным управлением, уплотнение из полиуретанового эластомера |
| Применимая среда |
Сжатый воздух, инертный газ (несовместим с агрессивными газами) |
| Диапазон рабочего давления |
0,5–5,0 МПа; Максимальное испытательное давление: 5,0 МПа. |
| Производительность потока |
Порт G1/2: эффективная площадь сечения 100–110 мм², Cv 5,3–5,8 Порты G3/4 и G1: эффективная площадь сечения 110–120 мм², Cv 5,8–6,3 |
| Стандарт резьбы порта |
G1/2, G3/4, G1 (стандартная параллельная резьба G ISO 1179-1) |
| Производительность ответа |
Отклонение отклика ≤ ±2 мс; переключение катушки постоянного тока за несколько мс; Задержка отключения катушки переменного тока 20–30 мс |
| Рабочая температура окружающей среды |
5 ~ 80 ℃ |
| Степень защиты |
Водонепроницаемая конструкция, эквивалентная IP65. |
| Номинальный срок службы |
До 10 миллионов циклов переключения |
| Устойчивость к вибрации и ударам |
Вибростойкость: 300 м/с²; Ударопрочность: 100 м/с² |
Пример кода модели: VCH410-06-5D
--VCH410: базовый код серии
--06: Код размера порта (G3/4)
--5D: источник питания 24 В постоянного тока + электрический разъем DIN. Суффикс-коды охватывают размер порта, напряжение катушки и типы клемм проводки для полной дифференциации конфигурации.
Функциональная классификация
--VCH410 (нормально закрытый, нормально закрытый): Выходной порт автоматически вентилируется при отключении питания, что идеально подходит для управления включением и выключением основной подачи воздуха.
--Используется в качестве селекторных клапанов и управления контуром зарядки и вентиляции; Противодавление и диапазон давления переключения должны быть подтверждены до проектирования трубопровода.
--Приоритет подтверждения основных параметров: рабочее давление, размер резьбы порта, функция NC/NO, напряжение катушки и интерфейс электропроводки.
--Для рабочих условий переключения высокого давления или двойного преобразования высокого/низкого давления используйте регуляторы высокого давления серии SOLH VCHR для стабилизации давления в промежуточном контуре.
--Требуется подача чистого сухого воздуха с точностью фильтрации ≤5 мкм; Масляный туман и твердые примеси ускоряют износ уплотнений и значительно сокращают срок их службы.
--Запрещенная ориентация при монтаже: катушка ни в коем случае не должна быть обращена вниз, чтобы избежать попадания пыли, воды и посторонних частиц в узел якоря и возникновения заклинивания.
--Стандартный момент затяжки резьбы:
*Резьбовые отверстия G1/2, G3/4: 28–30 Н·м.
*Резьбовой порт G1: 36–38 Н·м.
--Периодически проверяйте герметичность и герметичность электропроводки.
--Выполняйте полный цикл переключения каждые 30 дней, чтобы предотвратить прилипание и блокировку тарельчатого золотника, вызванную длительным статическим состоянием.

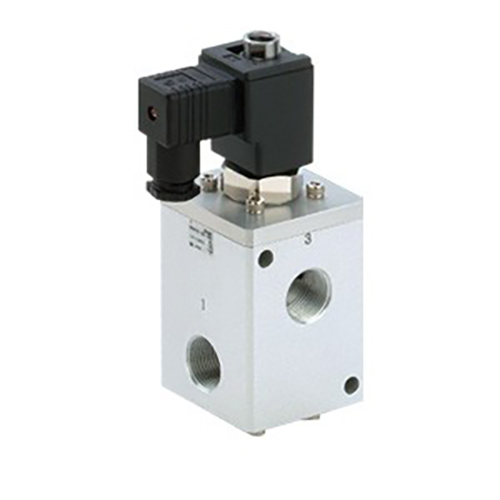

Трехходовой электромагнитный клапан высокого давления с пилотным тарельчатым клапаном SOLH VCH410 поддерживает рабочее давление до 5,0 МПа, оснащен эластичным полиуретановым уплотнением, стандартными портами G с большим расходом и сроком службы 10 миллионов циклов, надежным специализированным переключающим клапаном для промышленных цепей управления воздухом среднего и высокого давления, а также заправкой и вентиляцией инертного газа.
